кака-ято странная фигня, у меня порт pb3 на stm32f103c8t6 не отображается у высоком состояни, хотя вроде фактически переключается, вроде первый раз такое вижу а, он вообще не переключается всегда в 3.3 а в состоянии порта 0 показывает
кака-ято странная фигня, у меня порт pb3 на stm32f103c8t6 не отображается у высоком состояни, хотя вроде фактически переключается, вроде первый раз такое вижу а, он вообще не переключается всегда в 3.3 а в состоянии порта 0 показывает
Комментарии: 25
Serge
Где показывает?
Eduard
в обработчике моем
Serge
Код покажи)
Eduard

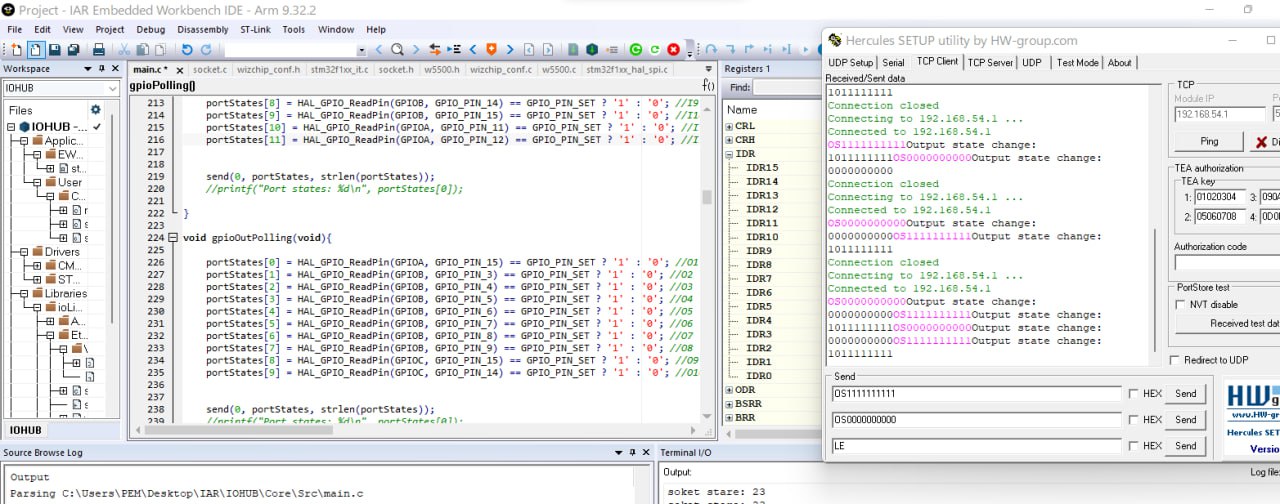

все остальные норм, pb3 не норм, пин всегда в высоком состоянии фактически, а прога показывает 0 в геркулесе второй бит это
Fedor
Где там фото майора Пэйна... "У тебя их нет..."
Eduard

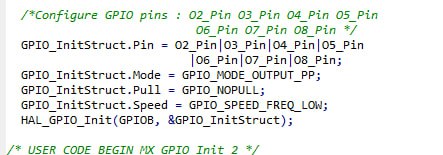

Я в кубе генкрировал код, вроде все ок ? остальные работают ведь, порт сгорел как-то или что...
Fedor
Я ног не чувствую! У тебя их нет!
Eduard
это я понял...
Serge
У тебя мк или блюпил?
Fedor
Вот и мне так кажется, что внутри разварку сожгло Или в кристалле чего
Eduard
у меня вообще блюпил с w5500 пустой блюпил....
Serge
Там на плате на b3 ничего не висит?
Eduard
нет, просто блюпил с занятым спи1 и портом pa4 для чипенейбл
Serge
Слушай, а нафига ты читаещь пин, сконфигурированный как выход?
Eduard
что бы видеть в каком он состоянии в геркулесе
Serge
В общем, или там где-то подтяжка, или труп. Помянем!
Serge
Мог и сгореть по перегрузке
Serge

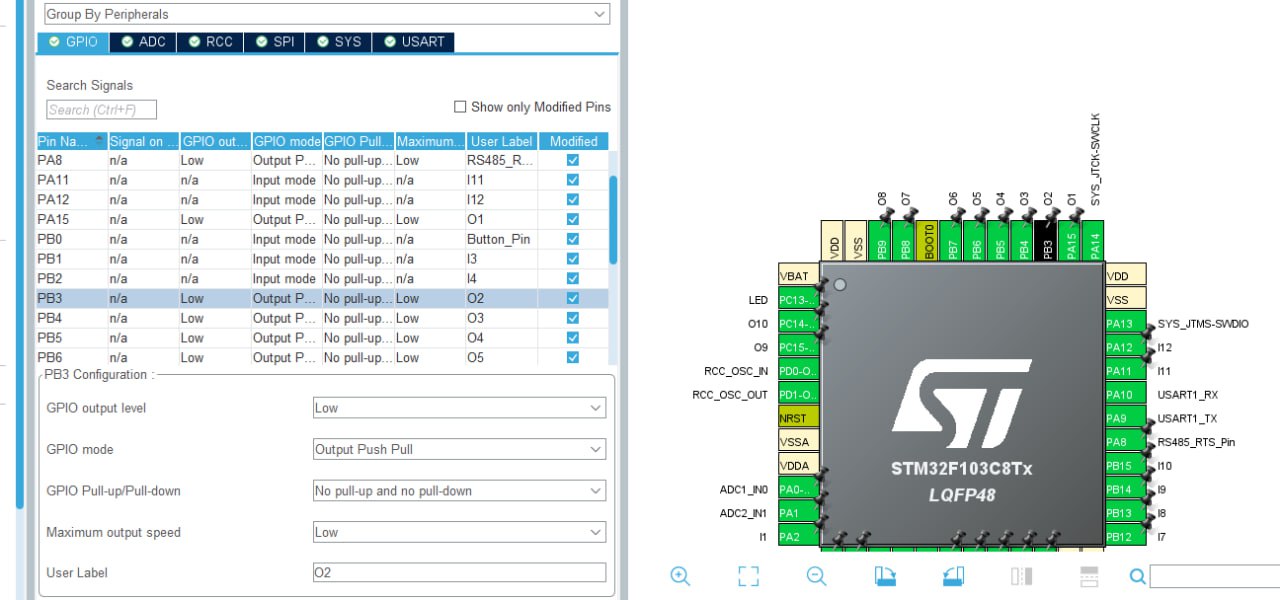

Настроил ногу точно правильно?
Dimoon
А там случаем jtag не мешает? Не помню как в f103, давно не юзал их
Eduard

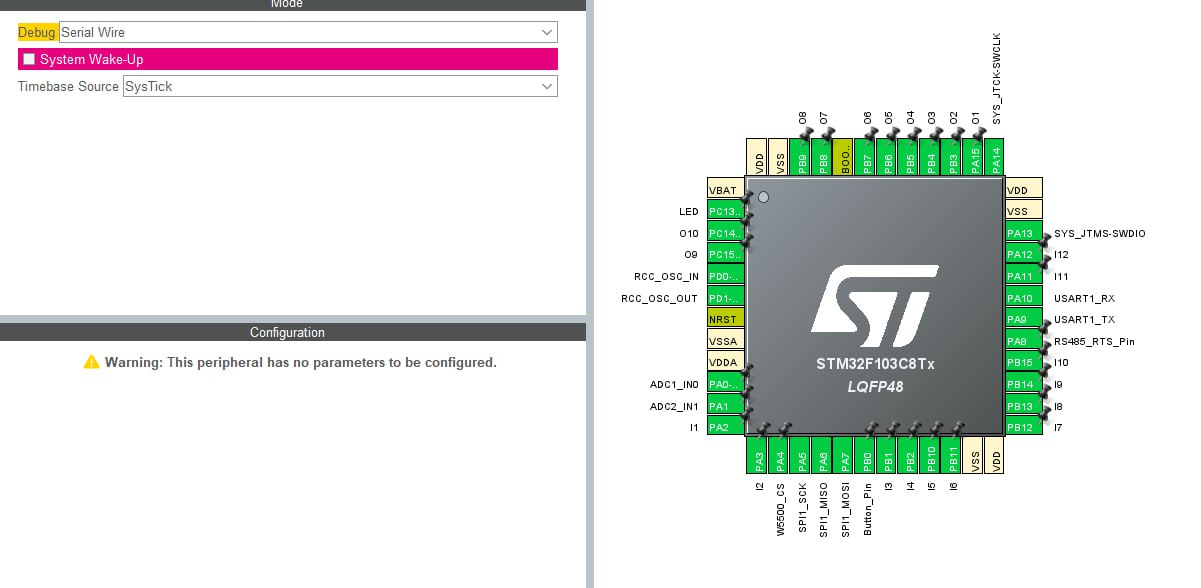

У меня SWD, там порты PA13, PA14
Dimoon
Это понятно, просто бывает, что та часть jtag, которая внутри МК, захватывает управление ножками, и пока не настроешь из прошивки, что отладку можно делать только через swd, ножками управлять не дает Короче, проверь, нет ли на этой ножке чего-то от jtag в качестве альтернативной функции, и если есть, то поищи, как отключить возможность отладки по jtag
Eduard
вроде все как всегда, только 2 ножки заняты, так бы оно наверное не дало бы переназначить
Dimoon

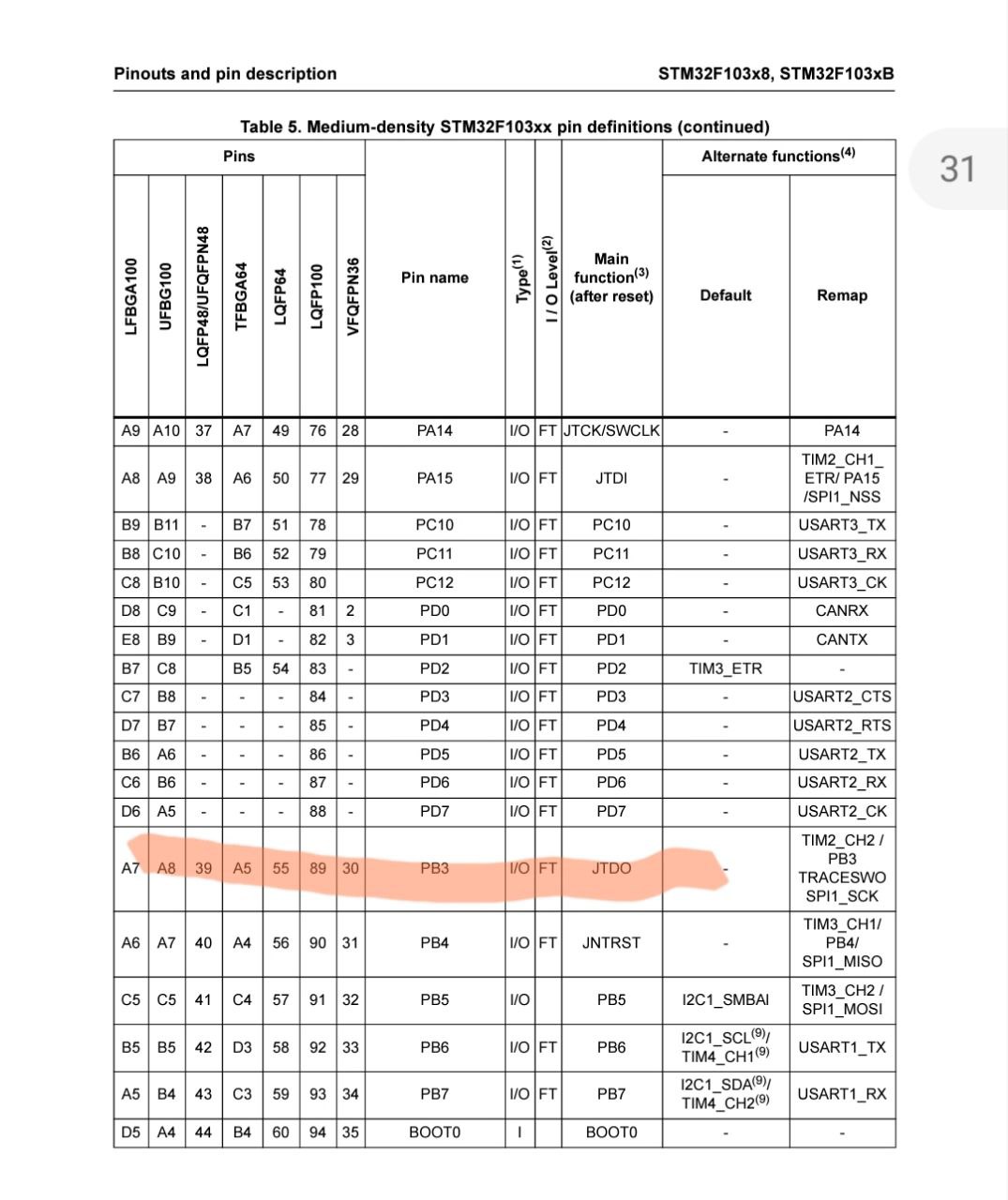

Jtag на этой ножке есть, по идее, куб должен автоматически отключить jtag, поищи по сгенерированному коду, так ли это
Serge
Если разрешен async trace, то pb3 используется как swo. надо в AFIO->MAPR и SWJ _CFG смотреть. Вот подробное обсуждение https://community.st.com/t5/stm32-mcus-products/stm32f103-pb3-just-doesn-t-work-as-gpio/td-p/411914
Anonim
пересоздай заново голый проект и помигай этой ногой, остальной код не подключай
