Sam
Правильное
Konstantin

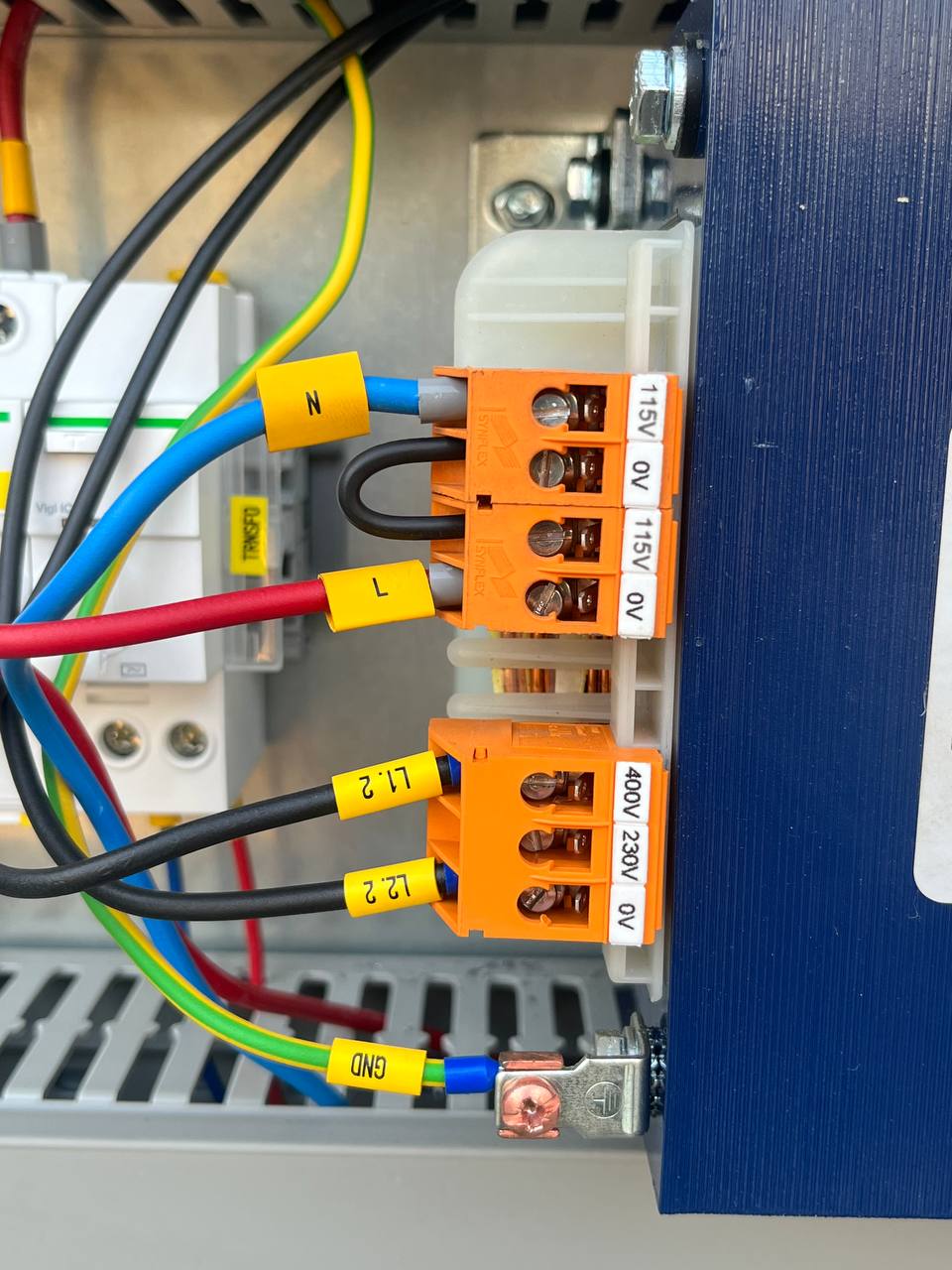

L - это обозначение фазы, а N - нейтрали, а что на клеммах стоит?
Rustem
После транса нет разницы что фаза что ноль. Он же гальванически развязан.
Konstantin
И тем не менее, зачем противоречие в маркировке?
Rustem
Ошибка ...
Konstantin
Если там гальванический развязанная переменка в 230, то ее разве разрешается тянуть синим цветом и обозначать как N?
Rustem
Привычка и традиции. Переменка - значит фаза и ноль. А ноль значит синий )))
Sam
Костя, если человек на трансе поменяет обозначения обмоток 115 и 0 местами - тебя устроит?
Konstantin
Вместе с синим цветом проводника? Согласен
Sam
Ненене. Если маркировку на трансе поменять местами, то все прекрасно будет работать и даже до ГОСТа не доебешься
Konstantin
Нет, между этим контактом который указан тут 0V и реальной нейтралью будет вполне себе ощутимый потенциал, может и 230В набежит. Низзя!
Sam
Схуя ли? Я в рюмочной кидал фотки замеров тока между обмотками транса. Он составил около 30 микроампер
Konstantin
Не знаю о чем ты, но там будет точно другой потенциал относительно реальной нейтрали. Сколько именно не берусь сказать, в максимуме может и все выходное транса быть, если другую сторону обмотки заземлить
Yuriy
Чё за бред?
Konstantin
Возьми да померь. Потом проставишься
Yuriy
Дома нет 380 А у тебя есть?
Konstantin
Есть
Yuriy
А транс есть?
Konstantin
Возьми обычный разделительный 1:1 и не нужно тебе 400V
Yuriy
А смысл тогда разделительного тр ра?
Konstantin
Смысл иметь отдельную цепь гальванически не связанную с основной системой.
Yuriy
И? Откуда разность потенциалов? Ты хоть нарисуй о чём ты толкуешь
Sam
Я мерил ток между обмотками на трансе 380/220. На вторичку подавал сетевое 220, а на выход сажал частотник и мерил ток между обмотками, во всех 4 случаях (ноль сетевой и "ноль" 380, фаза сетевой и "ноль" 380, "фаза" 380 и ноль сетевой, "фаза" 380 и фаза сетевой) ток не превышал 34 микроампер.
Konstantin
Это ты проверил свой транс на "утечки"
Sam
Ну и? А ща не таже ситуация?
Konstantin
Нет. Возьми один вывод вторички и посади его на землю. Померяй напругу между вторым выводом вторички висящем в воздухе и нейтралью первички. Результаты обсудим
Sam
А на фото у Витали ты где видишь обмотку транса, посаженую на землю?
Rustem
Я замерял выход транса (220 в) на землю. На обоих клеммах была половина от 220.
Konstantin
Хозяин-барин Сам керн транса был заземлен?
Rustem
Транс крепился на монтажную плату, которая была заземлена. А ноль и земля были перемычены где то в тп
Konstantin
Ну может поэтому... Я если честно не настоящий сварщик в действии ЭМ-полей, я мучал нашего главного электротехника в моменты командировок и конференции и он охотно объяснял, но ваш покорный слуга в лучшем случае понял всего треть...
Sam
Да хоть 1000в. Ток мерил?
Konstantin
Ток будет очень маленький пока цепи гальванически разделены друг от друга Но вот, если они по ошибке будут где-то соедененны то возможны böse Überaschungen
Sam
Хоршо. Скажем Витале поменять кабеля местами, шобы все было по стандартам
Konstantin
Например пробитие вторички на корпус транса Цвет синего кабеля и маркировку N на AC 0V И пусть дальше мучает ардуину
Rustem
То есть с тобой Костя не договориться? Замечание не снимешь? )))
Konstantin
Я не заказчик, меня можно на йух послать
Rustem
Не, мне нужно было в тот момент лишь нарругу звонить.
Yuriy
Не понятно, чё Ко тя воду мутит
Konstantin
Чо не понятного? Нужна всегда однозначность. А тут и обозначения и цвет проводника грит, что типа нейтраль, а на самом деле там гальванически развязанный потенциал. Его нужно обозначать по другому. Как? Я хз. Пусть гуру скажут
Yuriy
Да ты просто воду мутишь )
Konstantin
А откуда нет разности? Ломы На фото этого нет. В данный момент. Но вполне возможная ситуации из-за наёбки в маркировке и обозначении Твое дело. Проверить не сложно
Yuriy
Какой смысл проверять весь этот бред если ты даже схему нарисовать не можешь Кому заняться нечем пусть бросаются перепроверять
Konstantin
Ну тогда чего ты тут свое квалифицированное мнение выносишь, если даже не понимаешь о чем речь?
Yuriy
Давай его лучше тебе на яйца прикрутим
Konstantin
Зависит от мощности транса. Т.е. максимальный ток в худшем случае будет ограничен током КЗ разделительного транса Чтобы определить максимального возможный потенциал относительно реальной нейтрали. The worst case Начинай
Sergey
Кто то просто выругается, когда попробует взять эту нейтраль и сетевую фазу. Страшного то ничего нет
Iiy
Синий потому что нейтраль, потому что выход обмотки транса - глухо заземленная нейтраль. Если померить между обмотками транса и землей то потенциал будет но ток потечет минимальный в миллиамперах. А вот если сделать так как в моём шкафу - заземлить один конец вторички, тогда между вторым концом и землей будет айяйяй
Konstantin
Виталий, переведите с витальского на технический, а то не особо понятно откуда на выходе транса взялась глухозаземленная нейтраль Вы отдаете себе отчёт, что оба вывода вторички равнозначны?
Yagudron
ее и на входе транса нет
Konstantin
Истина где-то рядом (с)
Yagudron
У Виталия слишком широкий кругозор )) не удивлюсь, если скоро пойдут вопросы по сельхозработам и ремонту карбюраторов
Konstantin
Да я ему даже завидую местами, парень далеко пойдет если не сядет или его не прикопают...
Yagudron
Или глухозаземленную нейтраль с не очень глухозаземленной не спутает
Iiy
Мейнстрим чата: сделать Виталия абсолютным бараном, и удивляться за что ему платят деньги а так же кто его взял работать шефмонтажником. Типа половина чата профессоры, а Виталий себе на должность шефмонтажника насосал
Yagudron
Вообще-то тебе завидуют )
Konstantin
Синдром русского форума (с). Или терпи или учи буржуйский и спрашивай там
Fedor
А вот с этого места поподробней. Кто посмел обидеть маскота?
Yagudron
Цену набивает )
Vadim
На работу взяли по распределению=)
Iiy

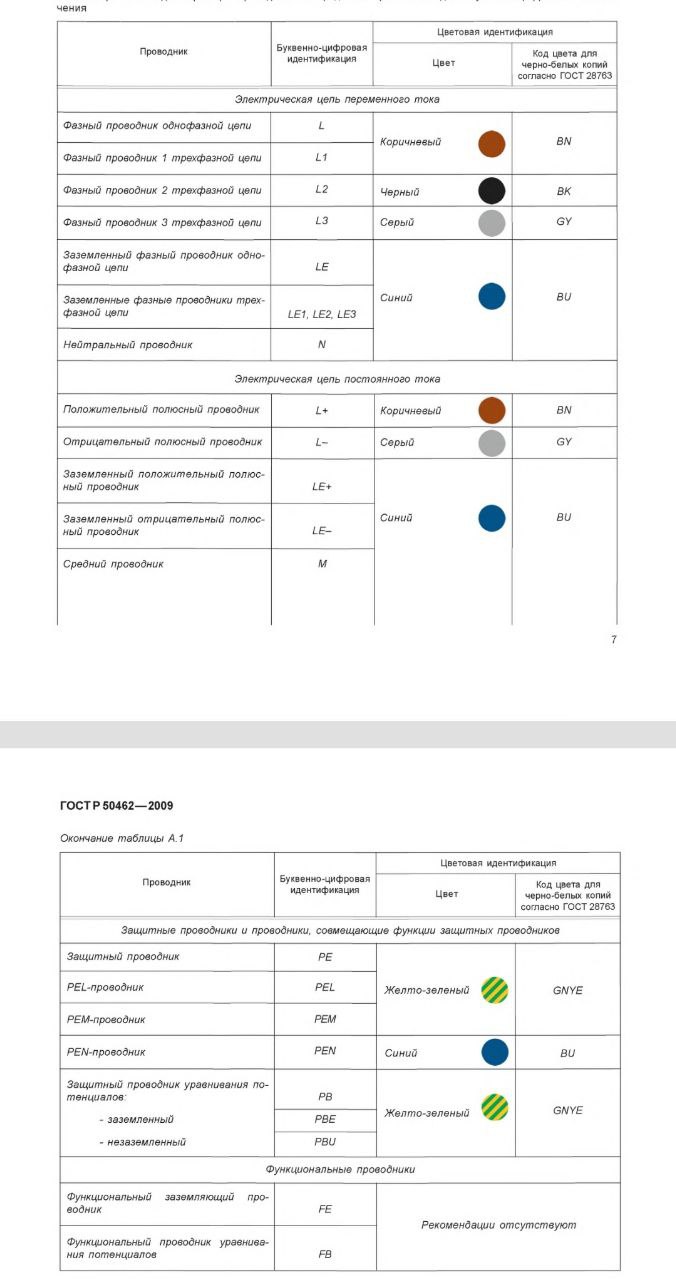

Представьте, есть такие слова, если почитать википедию а потом запомнить что прочитал
Konstantin
Слова то конечно есть, только какое они имеет отношения к той фотке?
Iiy
Источник однофазного переменного тока, это наверное, как раз трансформатор у меня в шкафу
Konstantin
А то что источник - источнику рознь, вас совершенно не напрягает?
Fedor
Википедия не ГОСТ или как там у вас они называются. Гiст?)
Yagudron
Дст вроде
Iiy
Гіст
Kirill
Ну на трансе я измерил - 30 микроампер между первичкой и выходом вторички
Yuriy
Иди уже электротехнику повтори..
