И еще вопрос - вот есть группы и есть привязки розеток-выключателей... в одном плане это норм показать? И надо ли разбивать розетки-выключатели на отдельные планы?
И еще вопрос - вот есть группы и есть привязки розеток-выключателей... в одном плане это норм показать? И надо ли разбивать розетки-выключатели на отдельные планы?
Комментарии: 9
Ruslan
Я вам выслал ведь примеры, хуть и корявые ну получше Вот тут мне понятно, ну незнаю всем ли
Aleksandr
Надо, только количество постов в блоке все равно должно быть указано полное. Ещё развертки стен с мебелью и привязками к углам и полу это тема. Цветные обозначения в топку.
Timofey
А обозначения цифр групп по часовой стрелке от входа есть такой стандарт? норм?
Viktor

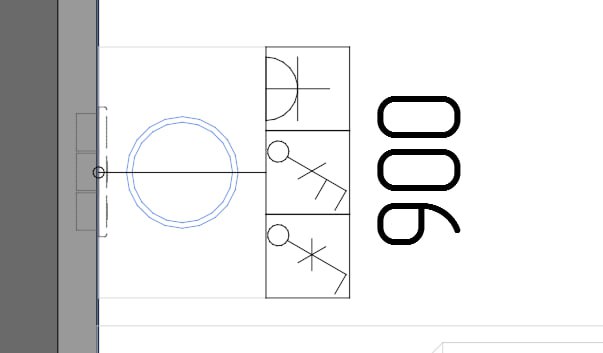

900?)
Timofey

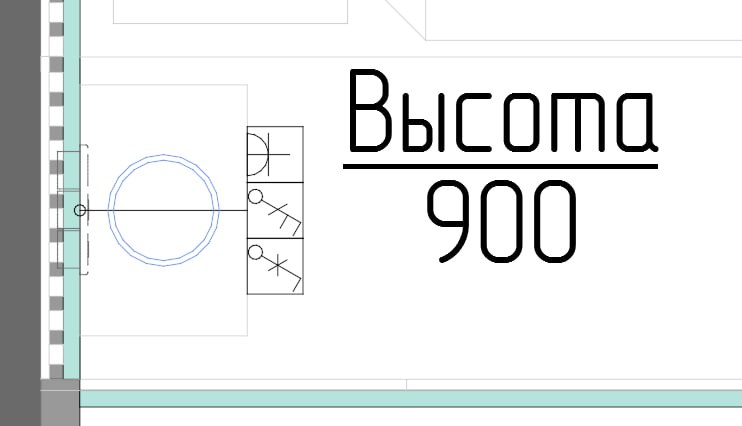

высота оО так понятнее)
Viktor
Нет)
Timofey
почему?
Viktor

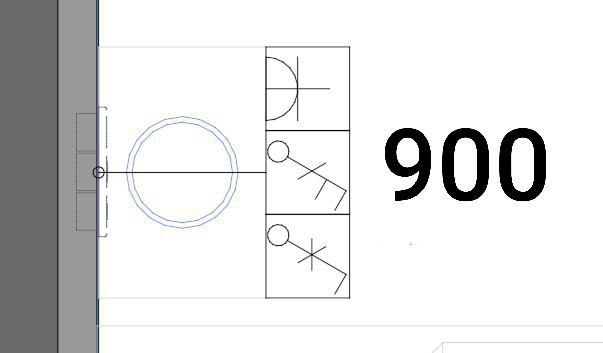

Потому что все равно 006 и 900
Aleksandr
По хорошему должно быть минимум три листа. Один со всеми высотами и расстоянием от углов до блоков розеток и выключателей. Второй с привязками выключателей к освещению, с номерами групп освещения, линиями привязки выключателей к точкам света, размерами установки точек освещения. Третий назначение розеток, привязки блоков розеток к полу и углам. Высота всегда указывается h900
