И еще вопрос. Как сделать так, что бы ничего не отображалось ЗА терминалами и что бы оно не съезжало Мб кто шарит - подскажите Где мне настроить, что бы от терминалов линии уходили в название соединения, а не псевдосимволы объектов? В уроке делают клац клац и так...
Комментарии: 30
Denis
Еплан?
Setpf
ага
Denis
Была ссылка на канал по нему. Надо? Сам только начал ковырять
Setpf
Не, не особо. Я в основном самотыком, а вот подобные моменты - их хрен нагуглишь, ток 1000 часов уроков пересматривать.
Denis
Спросить кто-то запрещает, что ли? Канал в телеге
Setpf
По сравнению с другими видимыми мною КАД оно костыльное ппц =) Канал в телеге у меня есть https://t.me/EplanRussia
Denis
Если не секрет, о каких других КАД речь?
Setpf
Там у всех в основном
Denis
Я в кэ пока...
Setpf
Альтиум, Инвентор
Denis
Инвентор умеет в электросхема? Не знал
Setpf
Не о конкретно электротехнических кадах, а вообще =) Ну тип люди документацию через поле Mounting site сортируют. Кринжатина какая то.
Denis
Не, меня специализированные интересуют
Setpf
Специализированные я сам искал, мне для небольших проектов - щиты в отрыве от объектов. И нихрена не нашел... Тип оно все лютое говно какое-то, хоть в кикад иди черчи. Еплан понравился, но есть прям совсем странности... Не удивляюсь, что некоторые чертят тупо в автокаде без плагинов.
Denis
Я пользую пока что КЭ для схем и компас 3д для сборок шкафов. Но в кэ огромный гемор с клеммниками. Может что не так делаю. Но сейчас начал учить еплан
Setpf
КЭ?
Denis
Компас электрик. Любой электрокад для схем в разы удобнее обычного
Setpf
Я вот в основном ради сборок и клеммников в еплан и ушел. Вечно че забываю либо заказать, либо по размерам в спешке обсчитываюсь. Нужно чет сквозное был. Компас попробовал, мне показался набором кривых плагинов на обычный компас, сразу дропнул. До этого работал в qElectro, но оно через чур опенсорс =)))
Denis
У нас в организации все конструктора работают в компасе. Поэтому выбрал его. Ну и вроде как всё под ГОСТы заточено. По итогу никакого обмена файлами с ними один фиг нет, максимум пдф. Нет смысла
Gabrrr
Я вот вообще не понял твоего вопроса. Но ответ скорее всего править форму
Setpf
Я форму не смотрел, но разве вот эти рисунки в форме задаются?
Gabrrr
Ну это же отчёт.
Setpf
Я чет скачал декрафта того же базу, а там 90% чет не было может скачал не то Конечно если на шнайдере и абб то наверно все есть, но у меня эти штуки очень редки.
Setpf
Я пока раздупляюсь с ним только, первый проект реальный делаю. Вот тут можно поподробнее?
Gabrrr
Давай для начала зачем тебе этот отчёт нужен? Чтобы монтажникам было легче или что?
Setpf

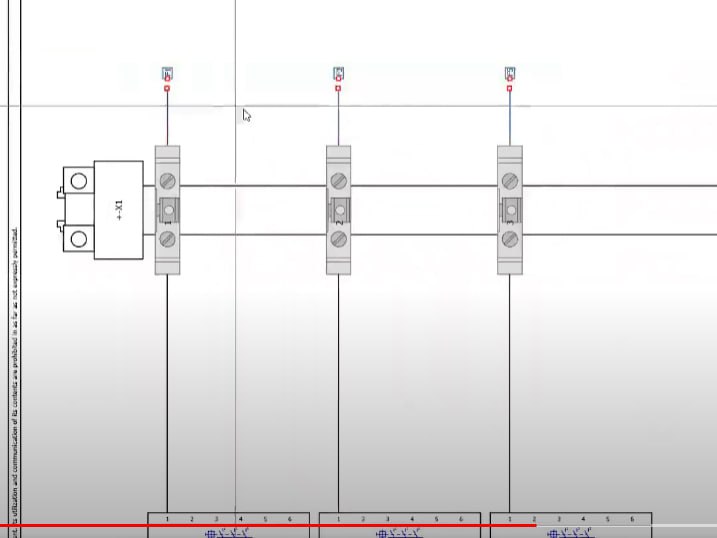

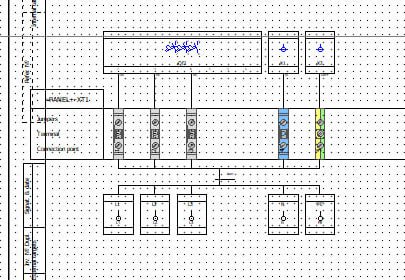

Вопрос в том, что при генерации отчета. Мне помимо терминалов и внешних подключений, рисует еще и внутренние подключения, причем не просто названиями QF1:1, а прям короб рисует. Все это дело растягивается и становиться непотребным по ширине, занимая А3 лист для 5 терминалов. Вот хочется это дело заменить на просто надписи. Ага. Они цвета путают =) Вот тут в уроке, сгенерировались именно надписи, вместо коробок.
Gabrrr
Ну формы полистай какие есть на этот отчёт.
Setpf
Я можно сказать весь еплан ради этого поставил (подглядел на одном конкурентном такой лист и понравился ппц) Я правильно понимаю, что форма отчета, это прям рамка + разметка че куда писать (помимо полей рамки?)
Gabrrr
Ну и цвета важны как раз для внутреннего монтажа, чтобы клеммы расставили верно. Для внешнего монтажа кабельный журнал или таблицы соединений обычно достаточно В форме может указываться с какой рамкой его использовать Но сама по себе рамка это отдельная сущность
Setpf
Ага, понял, спс
