На генераторе/трансформаторе есть просто вкопанный в землю ноль (мы сейчас говорим про обычные бытовые сети). Он далее в какой-то момент разделяется на рабочий ноль (N) и защитный (заземление, PE). Это разделение обычно производится перед счётчиком. То есть, до ВРУ идёт совмещённый ноль (PEN-проводник), а на вводе ноль разделяется. При этом (обычно) получается две шины: N и PE, электрически соединённые. Если разделение производится после вводного автомата, то тогда достаточно подвести ноль от вводного автомата на одну шину, и кинуть от этой шины перемычку на другую.
Возможна и другая схема организации заземления, TT. В ней шина заземления напрямую не соединяется с шиной рабочим нулём. То есть, контур заземления в пределах электроустановки (дачного участка) оказывается независимым. Но эту схему не рекомендуется использовать без веских оснований.
ну смотрите, у меня частный сектор, трасформатор метров 300 от меня новый, и заземление ясно у него есть, но в дом заходить чисто 3 фазы и ноль, а захламление свое возле дома тоесть у меня должна быть похожая схема с перемычкой?
п.с. ну у меня вместо перемычки видать все на одну шину просто кинули

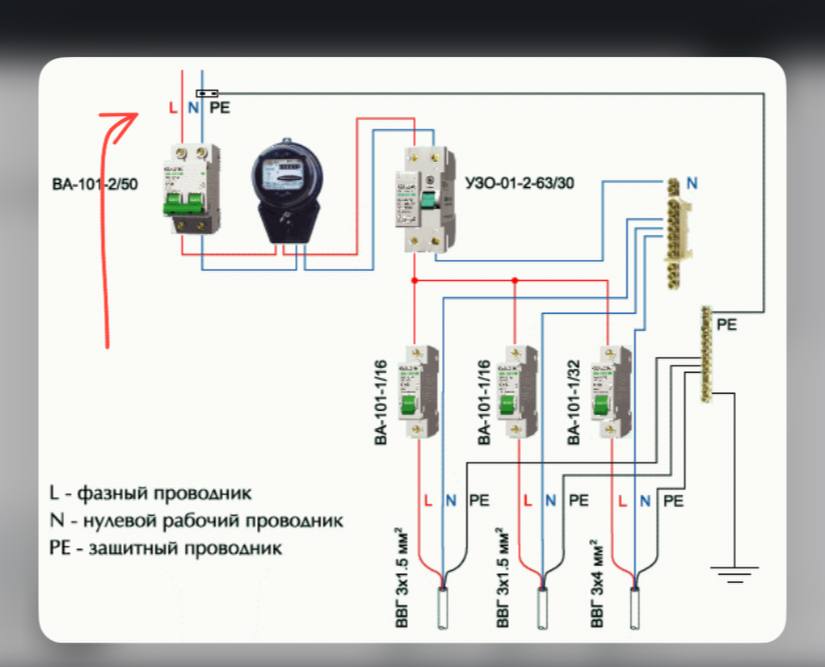

На схеме, повторюсь, обычная TN-C-S, рекомендуемая к применению. В вашем случае не понятно, находится ли эта шина до или после вводного автомата. Если после, то это, вообще говоря, нехорошо: защитный ноль, равно как и PEN, не должен разрываться — как на схеме. В целом как-то работать описанная вами конструкция будет. Но, например, если эта ваша единая шина находится после УЗО, то УЗО попросту или будет бесполезно (если к этой шине не подключен местный заземлитель), или наоборот, будет постоянно ложно срабатывать (если подключен и работоспособен). Ну и да, к схеме есть претензии по другим пунктам — соответствие выбранных автоматов и сечений кабелей. Но это уже совсем другой разговор.
да после вводного автомата, даже после 2)
на счетчике 3 полюсный, и при входе в одвной щит стоит маленький с 4 полюсным автоматом, а зазамление появляется уже в основном щите где все группы

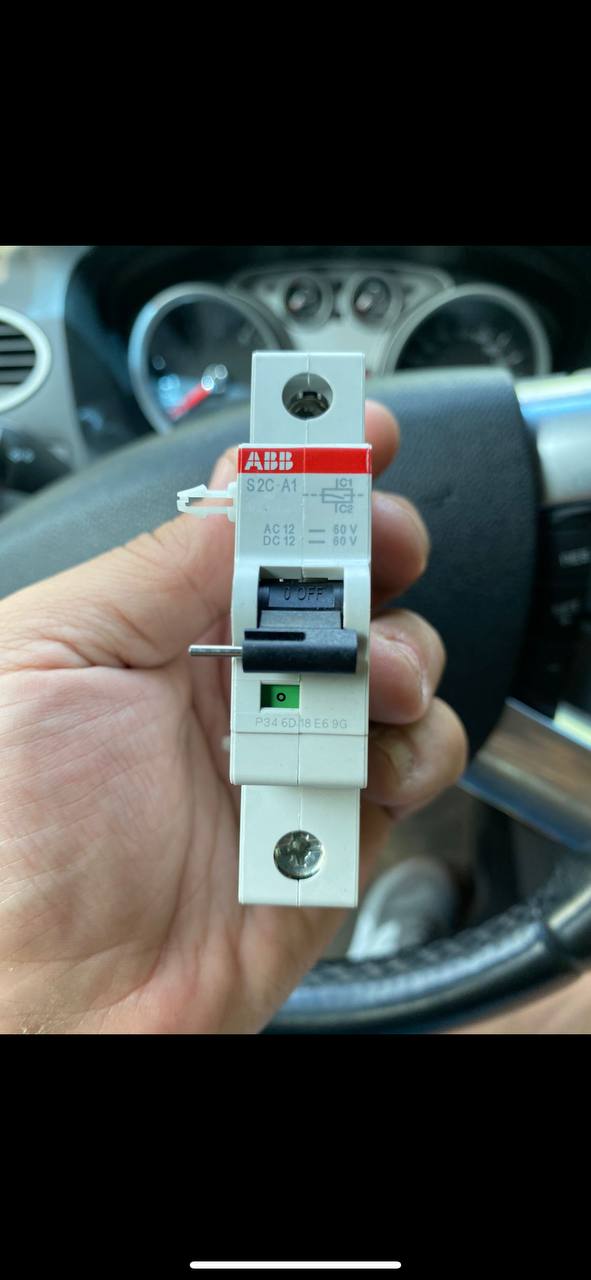

доброго вечера. есть расцепитель и 3п автомат на входе. проблема в том что расцепителю не хватает силенок чтобы его опустить. может есть какие то более мощные так сказать спецом на большие автоматы? или единственный выход это подбирать «пару» методом тыка?
Гуглите системы заземления. У Дмитрия — владельца этого чата — они достаточно подробно на его же сайте описаны. Равно как и в других источниках. А что за автомат? Именно S203?
Хм. Я например на работе подключил землю от двух двигателей и ноль от сигнализации вместе к корпусу шкафа. Когда трогаю шкаф и индикатором фазу двигателя то меня ебашит током через корпус шкафа. Мне кажется всë же ноль и землю вместе нельзя
Я о том что сделал по еблански. У меня получается ноль от сигнализации идёт через корпус двигателя, на заземленный котёл. Но заземлен ли котёл это ещё не факт Точно нет)
Щит то не заземлен) и нуля в щите нет) вот и пускай ноль через корпус двигателя, двигатель на металл конструкцию котла, а в свою очередь по идеи заземлена
А вот это уже как раз обычная TN-C-S Но применять эту схему можно только если на линии (от ТП до дома) имеются повторные заземления (если, конечно, участок не в десяти метрах от трансформатора). Впрочем, обычно это так и есть.
Комментарии: 59
Vadim
Нет
Aleksey
Повторное соединение PE и N запрещено в любом случае по ПУЭ
Dima

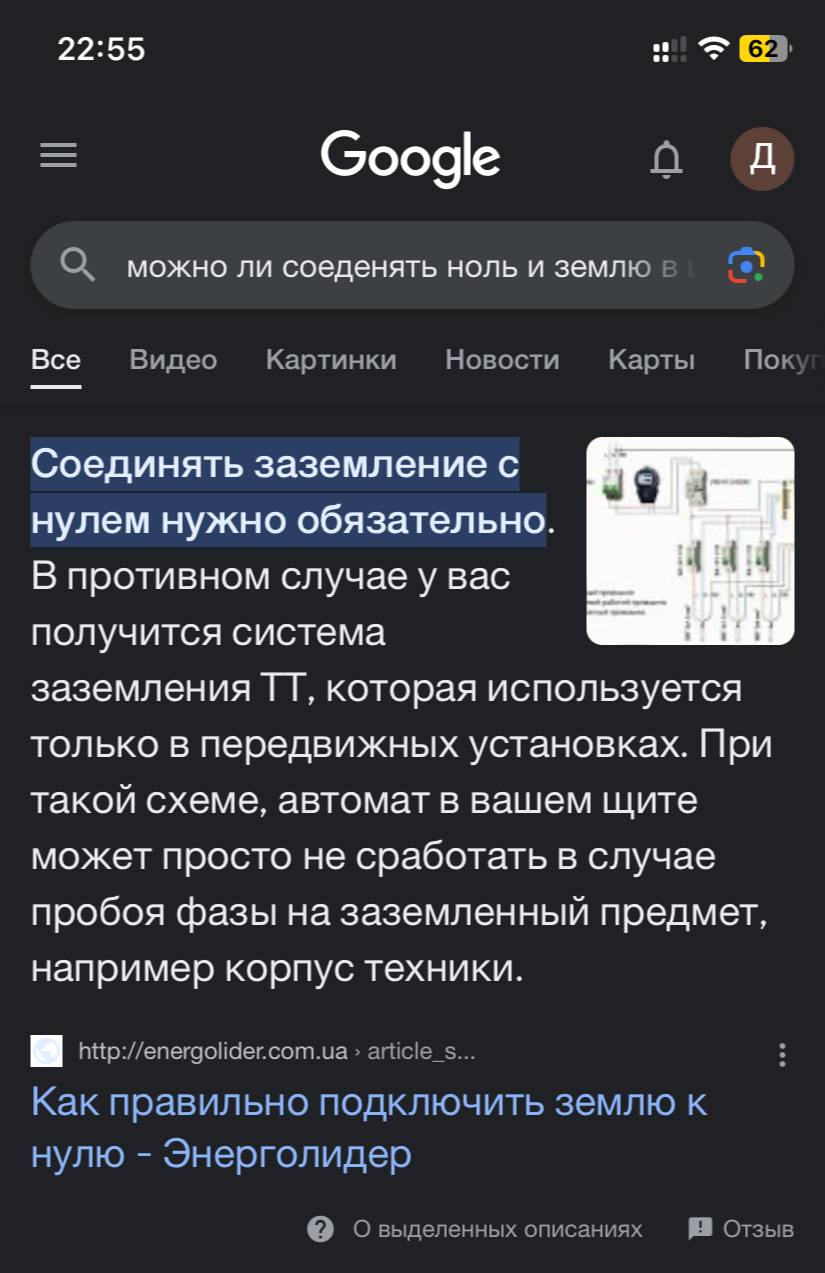

повторное в плане? я вот не пойму, пишут что надо обязательно другие пишут что не надо соединять, третие что надо но при условии
Vadim
На генераторе/трансформаторе есть просто вкопанный в землю ноль (мы сейчас говорим про обычные бытовые сети). Он далее в какой-то момент разделяется на рабочий ноль (N) и защитный (заземление, PE). Это разделение обычно производится перед счётчиком. То есть, до ВРУ идёт совмещённый ноль (PEN-проводник), а на вводе ноль разделяется. При этом (обычно) получается две шины: N и PE, электрически соединённые. Если разделение производится после вводного автомата, то тогда достаточно подвести ноль от вводного автомата на одну шину, и кинуть от этой шины перемычку на другую. Возможна и другая схема организации заземления, TT. В ней шина заземления напрямую не соединяется с шиной рабочим нулём. То есть, контур заземления в пределах электроустановки (дачного участка) оказывается независимым. Но эту схему не рекомендуется использовать без веских оснований.
Dima
ну смотрите, у меня частный сектор, трасформатор метров 300 от меня новый, и заземление ясно у него есть, но в дом заходить чисто 3 фазы и ноль, а захламление свое возле дома тоесть у меня должна быть похожая схема с перемычкой? п.с. ну у меня вместо перемычки видать все на одну шину просто кинули
Vadim
На схеме, повторюсь, обычная TN-C-S, рекомендуемая к применению. В вашем случае не понятно, находится ли эта шина до или после вводного автомата. Если после, то это, вообще говоря, нехорошо: защитный ноль, равно как и PEN, не должен разрываться — как на схеме. В целом как-то работать описанная вами конструкция будет. Но, например, если эта ваша единая шина находится после УЗО, то УЗО попросту или будет бесполезно (если к этой шине не подключен местный заземлитель), или наоборот, будет постоянно ложно срабатывать (если подключен и работоспособен). Ну и да, к схеме есть претензии по другим пунктам — соответствие выбранных автоматов и сечений кабелей. Но это уже совсем другой разговор.
Dima
да после вводного автомата, даже после 2) на счетчике 3 полюсный, и при входе в одвной щит стоит маленький с 4 полюсным автоматом, а зазамление появляется уже в основном щите где все группы
R0nald
доброго вечера. есть расцепитель и 3п автомат на входе. проблема в том что расцепителю не хватает силенок чтобы его опустить. может есть какие то более мощные так сказать спецом на большие автоматы? или единственный выход это подбирать «пару» методом тыка?
Dima
да я и не видел у нас в частных домах чтобы земля шла от трансформатора или счетчика, всегда просто 4 кабеля
R0nald
от трансформатора и идет 4 жилы.
Dima
ну правильно, 3 фазы и ноль
R0nald
вам де выше очень подробно все расписали)
Dima
я тупой просто видать
Vadim
Гуглите системы заземления. У Дмитрия — владельца этого чата — они достаточно подробно на его же сайте описаны. Равно как и в других источниках. А что за автомат? Именно S203?
R0nald
угумс
Bogda
Хм. Я например на работе подключил землю от двух двигателей и ноль от сигнализации вместе к корпусу шкафа. Когда трогаю шкаф и индикатором фазу двигателя то меня ебашит током через корпус шкафа. Мне кажется всë же ноль и землю вместе нельзя
Andrew
дальтоники и монтаж щитов)
Viktor
А потому что земли там как раз таки и нет Там нейтраль и корпуса движков)
Dima
а причем тут земля от двигателя если идет речь о заземлении и щитке у вас может ноль гдето отгорел и оно на заземление идет?
Bogda
Я о том что сделал по еблански. У меня получается ноль от сигнализации идёт через корпус двигателя, на заземленный котёл. Но заземлен ли котёл это ещё не факт Точно нет)
Dima
сложно) все по отдельности в щит заведите и ок будет, наверное
Bogda
Щит то не заземлен) и нуля в щите нет) вот и пускай ноль через корпус двигателя, двигатель на металл конструкцию котла, а в свою очередь по идеи заземлена
Dima
сложно
Bogda
Работает и ладно)
Andrew
3, и не лучше, а надо) клятый ноль опять отгорел
Future
Понял, а защемления то по факту нет, в шину его запитать?
Andrew
не подключать ни в розетках, ни в щите
Anonim
В старых домах нет заземления, поэтому его надо делать
Vadim
Если рабочий ноль и защитный ноль (заземление) приходят отдельно, соединять их нельзя. Если приходит только один ноль, то здесь уже есть варианты.
Dima
а зачем тут перемычка откуда приходят? в частном доме свое заземление и ноль со счетчика
Vadim
А вот это уже как раз обычная TN-C-S Но применять эту схему можно только если на линии (от ТП до дома) имеются повторные заземления (если, конечно, участок не в десяти метрах от трансформатора). Впрочем, обычно это так и есть.
Dmitrijko
Для выравнивания потенциала.
