Люди, у меня фигня, помогите отладить. Есть у меня 8шт драйверов шд (китайские кэрриеры с а4988), которые управляются через оптопары. Питание шд 12 в. Питаю низковольтку горячей стороны 5в через делитель на стабилитроне. Смотрю, шагать начало как-то плохо, смотрю - на стабе 4.1в. Снял драйверы, вытащил шд, а на стабе все еще 4.1в, хотя до начала работы было честные 5.2. Мне искать что? Сдохший кондер?

Комментарии: 18

  1. Anonim

    Схему в студию мб

  2. Ogurezzz

    Если правильно помню, то у драйвера логика от 3.3В работает. По крайней мере за drv8825 могу сказать 100%. У меня оно напрямую от stm32 работает.

    • Serge

      Извини, не вспомню, что у меня за оьычные и как я h11l1 обвязывал. Под каждым драйвером электролит 100мкф 50в, на оптопарах для dir/sleep нагрузочный 2к, подтягивающий 10к Он умеет как 5в, так и 3в, но не между. А еще у него земля движков и логики общая, так что я напрягся и развязал

      • Anonim

        Меня вот это твое питание через стабилитрон оч смущает. Что ты там и от чего запитал?

        • Serge

          Горячую сторону, в общем, там только драйвера Стаб на 5.1в и резюк на 110ом, чуть больше 60ма получается

          • Anonim

            Вот это оч вызывает вопросы. Драйвера же с моторами жрут охуеть. А ты туда стабилитрон вкорячил. Даже не линейник

            • Serge

              Моторы питаются от 12в напрямки

              • Anonim

                Стабилитроны в чистом виде вообще не оч годятся для того, чтобы от них что-то запитывать...

              • Serge

                А драйвера жрут миллиамперы

                • Anonim

                  Да даже так. Если исходить из потребления 8 мА на драйвер, то у тебя выходит 64 мА. Зачем эта глупая экономия на спичках, поставь нормальное питание

                  • Serge

                    Завтра тады допаяю. На 7805 Но вообще эта штука вподне себе работала, примерно полгода, а потом что-то пошло не так Возможно, это как-то связано со скачком напряжения в сети, но хз, оно не сдохло, а просто стало хуже работать

                    • Ogurezzz

                      Так падажи. Стабилитрон надо хотя бы через транзистор эмиттерным повторителем. Тогда оно будет жить. А так оно ж от любого чиха "поедет" И, видимо, поехало.

                      • Serge

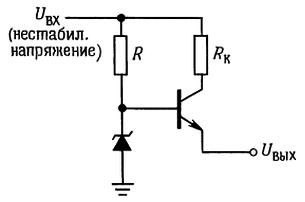

                        Как-то так?

                        • Ogurezzz

                          Угу Стаб же для нагрузок не очень годится. А тут ты всю работу на транзистор вешаешь. Хотя 7805 или 1117 тоже годятся.

                          • Serge

                            Rk тут как считается?

                            • Ogurezzz

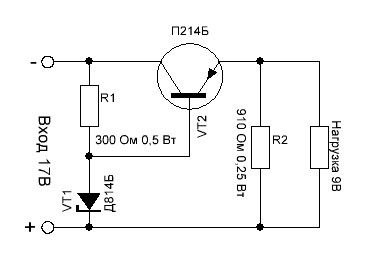

                              Не помню, если честно. Надо поискать в статейках Вот на pnp. Вариант

                              • Serge

                                Спасибо

                              • Ivan

                                Ещё и на Германии
