Есть кто на опыте в autocad? Весь день ищу решения, в справочнике, ютубе, форумах. Поиски ни к чему не привели, я надеюсь просто потому что не те ключевые слова/термины ищу и на самом деле ответ где то есть, просто я ещё не сообразил, как на него выйти
Комментарии: 97
Fedor
Не очень клавиатура. На первом месте должны быть функциональные клавиши.
Dmitriy

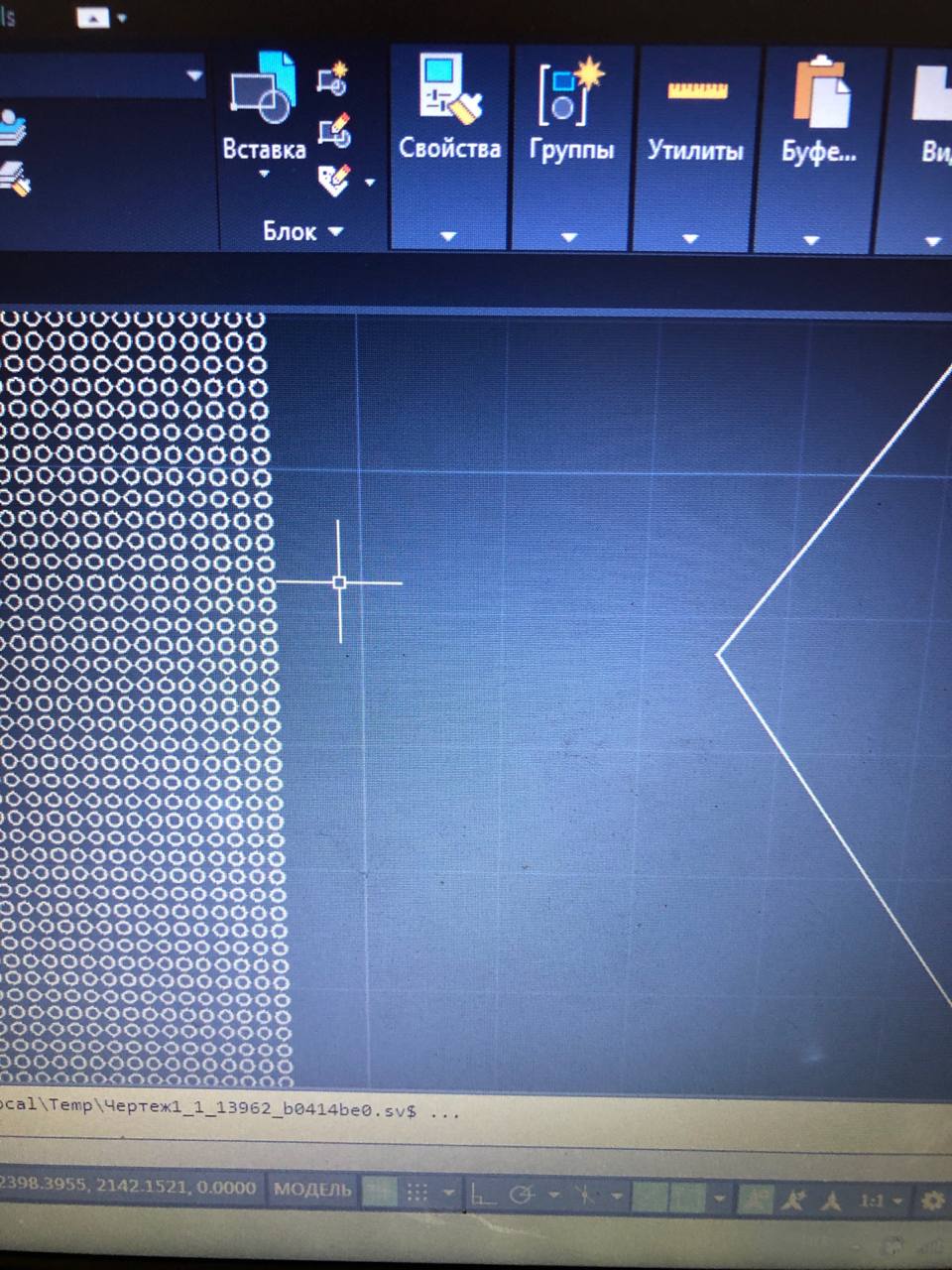

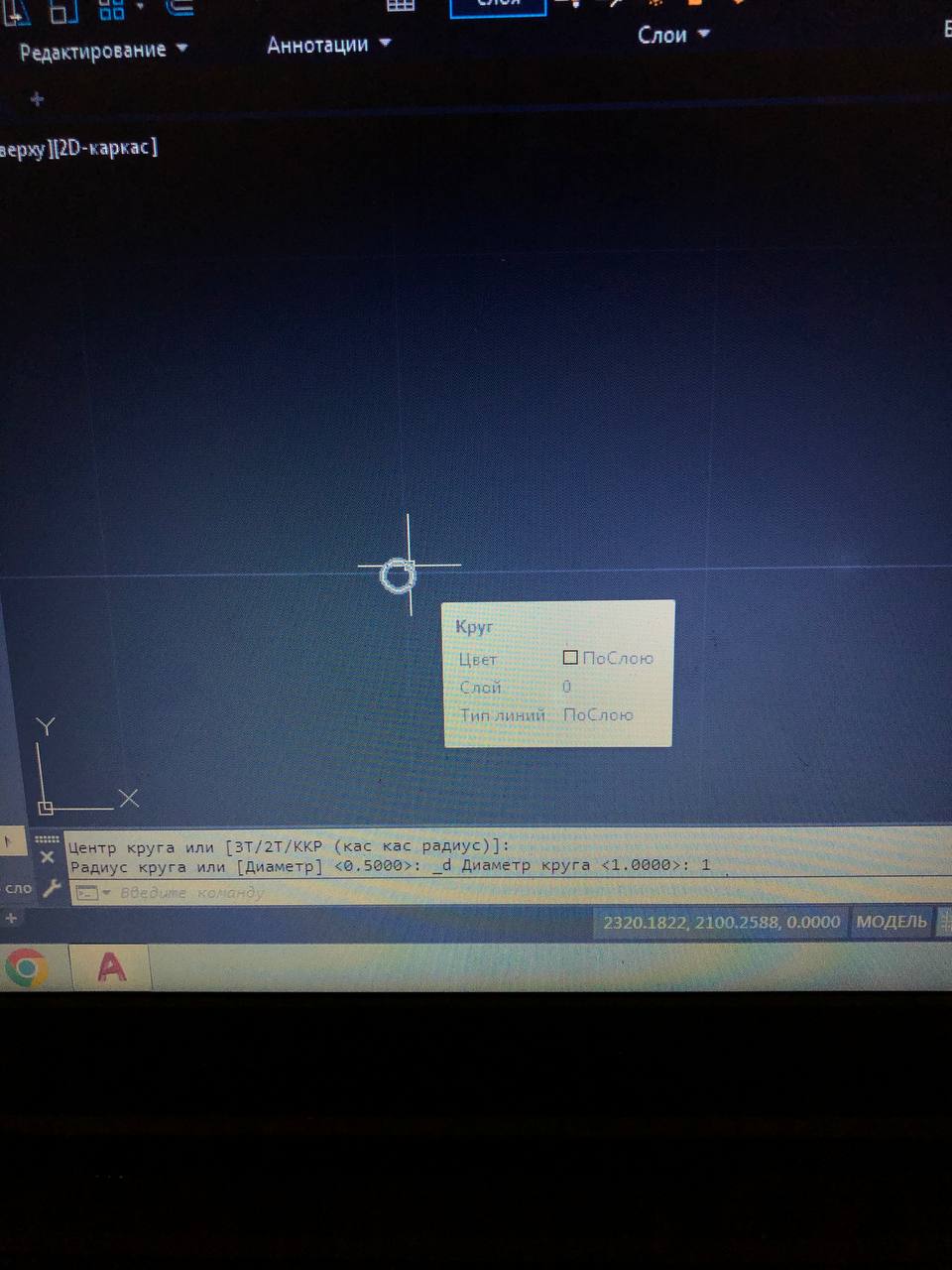

Мне нужно создавать узоры или геометр фигуры используя круги. Диаметр 1мм. Как бы используя круги как пиксели. Например я хочу кругами изобразить овал. Представляю так, рисую овал определенного размера . И заполняю внутри овала всё пространство окружностями диаметром 1мм на равноудалённом расстоянии друг от друга. Вручную это делать можно, но долго. Если в количестве - окружностей может быть тысячя. Я пытаюсь понять, заливкой, штриховкой, массивом можно ли сделать? Сейчас буду дома, сделаю ещё фото
Fedor
У меня $ и F5, F12 здорово затертые
0h029a
За узорами в corel лучше )
Fedor
Или с геометрией в SketchUp
Dmitriy
Мне нужен именно Автокад, другие программы не могу использовать(
Fedor
Можно в svg перекинуть в автокад
Fedor
Или бесплатную версию Inkscape
Dmitriy
Я попробую установить. T flex тоже может в .dxf экспортировать, но ПО станка не заработало с ним Корелл в dxf экспортирует?
Fedor
Нет
Dmitriy
Есть квадрат, стороны 5см Есть окружность диаметр 1мм Количество окружностей, допустим 37 Нужно разместить 37 окружностей внутри квадрата 5х5см равномерно, красиво и логично)) как бы заливкам штриховка только объектами
Fedor
Можно сделать в корелле, перенести в формате svg в автокад
Dmitriy
Завтра попробую, сегодня установлю корелл. В корелле ниче не делал ни разу. Есть подсказка, сразу какие слова, функции там искать?
Fedor
Вообще не знаю эту программу
Dopl
Разберёшься Чай не коллайдер
Dmitriy
Чувствую, вручную буду кружки-пиксели проставлять
Karboflex
в копмасе есть аддончик трубчатые решётки рисовать)) дофига кружочков с нужным шагом)
Dmitriy
Сегодня вечер рутрекера, получается
Karboflex
может и в автокаде есть)) поидее должно быть в любой фигне с параметрическим рисованием))
Vladimir
решаете проблему заливки полигона фигурками? ))
Karboflex
только придётся самому придумать правила для рисования
Dmitriy
Это что? Массив Красивое…
Karboflex
можно и так сказать)
Dmitriy
Я за весь день не смог найти хоть чего то похожего) везде описывается штриховка, заливка, либо обрезка) по разному пытался интерпретировать для запроса в гугле Да!
Vladimir
а надо было посылать запросы во Вселенную )))
Artyom
вобще конечно надо попробовать поискать среди специализированного ПО ибо шитьё чехлов или одежды это несколько специфичные задачи... я просто как то однажды товарищу помогал с его небольшим пошивочным цехом, шаблоны кроили, выкладки на полотно и т.п. из того что помню, есть такая софтина optitex возможно в ней что то есть... если же решать вопрос "в лоб" так сказать, то в кореле (из корела можно экспортить куда угодно) можно вручную эти вещи делать... причём первый раз это конечно будет дрочево, зато потом, поняв общий принцип можно копипастить свои наработки как угодно такое вот, по-быстрому
Dmitriy
ПО для вышивальных машин встречал с другими форматами, отличными от dxf. Я тож думал, что ПО с вышивалки будет работать
Dopl
Крч надо станочку в душу заглянуть!
Vladimir
в гугле говорится про узорную заливку в Визио, но там заливка линиями... надо искать как вместо линий ваши кружочки поставить...
Dmitriy
Да. Тип такого и пытаюсь добиться)) только кружки должны быть как по линейке, ровно описывать фигуру
Artyom
мне кажется тут надо не ПО не к конкретный машинам, а более общего плана, как тот-же оптитэкс...хотя можеи и ПО для какой-нибудь вышивалки сможет такие штукуи.... хотя конечно ПО от китайских станков тот ещё адЪ :) это всё ручками надо подгонять :) мне было лень
Dmitriy

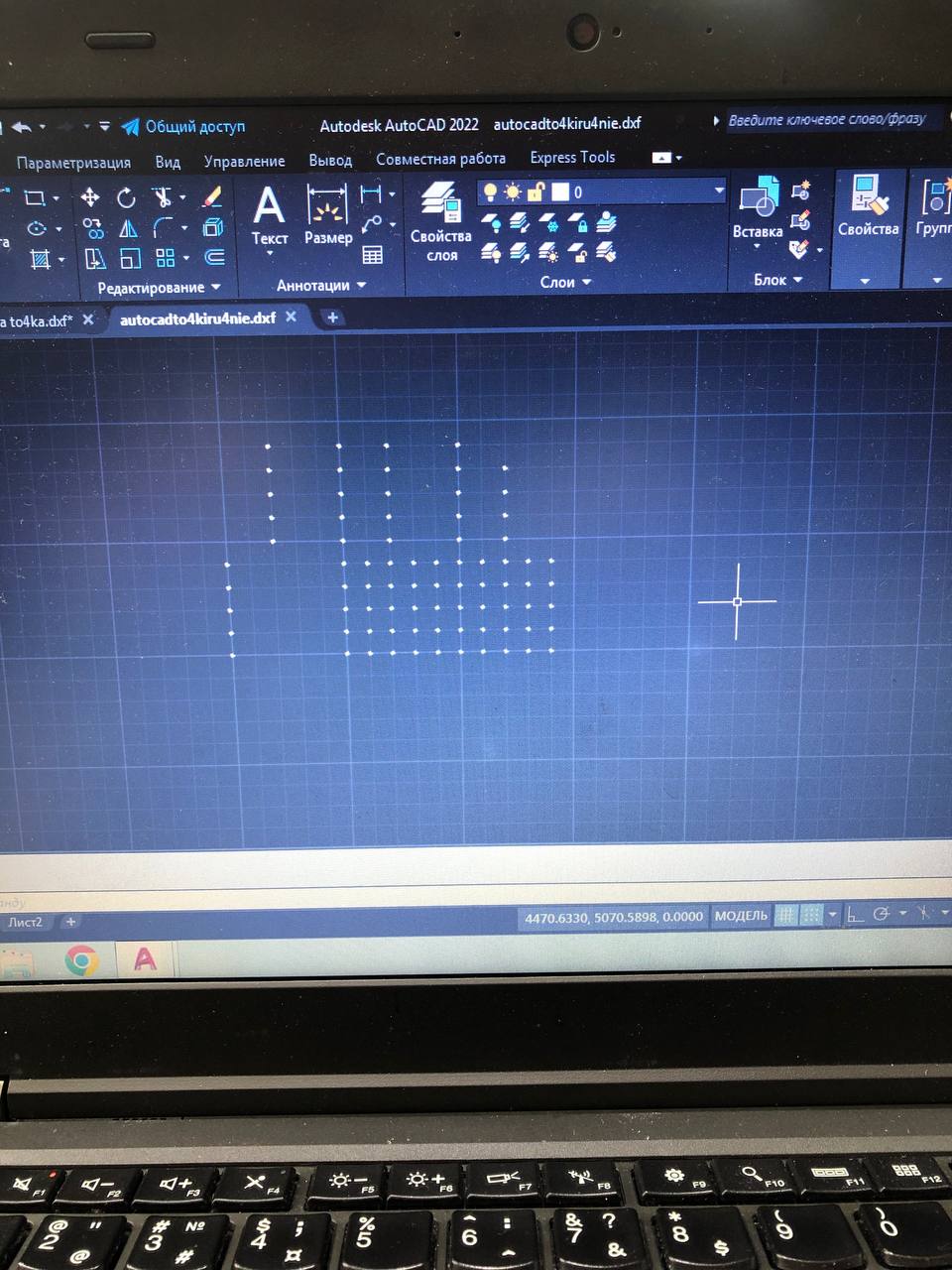

Да, я ещё пытаюсь понять, можно ли нарисовать линии и прям по линиям кружки выставить. Потом эти линии разметки удалить и будет то что нужно. Вроде как с массивом даже получилось Да, там кажется тот самый китайский ПО)
Karboflex
ну для этого надо подрочить параметрическое рисование)
Vladimir
гугль выдал кучу ссылок на алгоритмы... но чучка не программист и у него лапки - так что как-нить сами...
Karboflex
у т флекса уроки на русском были) движок у т флекса от солида)
Dmitriy
Я в автокаде суммарно часов семь всего, сколько нужно часов на освоение этих алгоритмов)
Karboflex
можно даже кружочки оо прикольная наркомания кружочки кажутся овалами)
Vladimir
алгоритмы чтобы их засунуть в скрипты? вот честно - ниипу
Karboflex
ну есть правило 10к часов)) надо столько потратить чтобы досконально в чём то разобраться
Dmitriy
Да, симметрично и эстетично. Получается, рисовать линиями сами направления для кружков и массивом наваливать Слышал слышал такое))
Vladimir

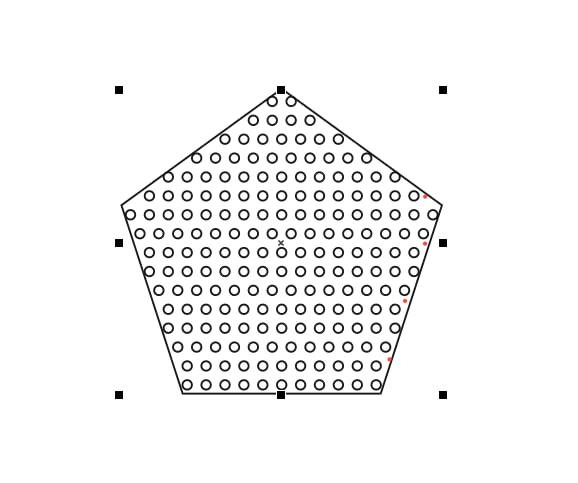

это пятиугольник. а теперь посмотри как ромбик, квадрат и прочее замкнутое выглядеть будет
Artyom

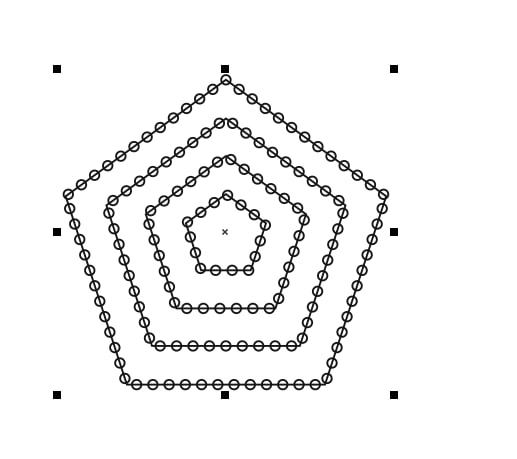

ну да, только у корела свои термины и такой способ проще, меньше руками делать. нужно только нарисовать траетктории на которые потом размещаются окружности
Dmitriy
Воот, так то ручками как бы и можно, но эт ппц же
Karboflex
в солиде было такое) в т флексе))
Dmitriy
Я в т флексе пробовал рисовать, экспортировал в dxf. Но станок не принял файл. Принимает только dxf автокада
Vladimir
стопудово что-то в заголовке не понравилось
Dopl
Дюймы и миллиметры
Dmitriy
Кому интересно. Наиподробнейший мануал Я всё в мм делаю, проверял сразу, что выставлено)
Vladimir

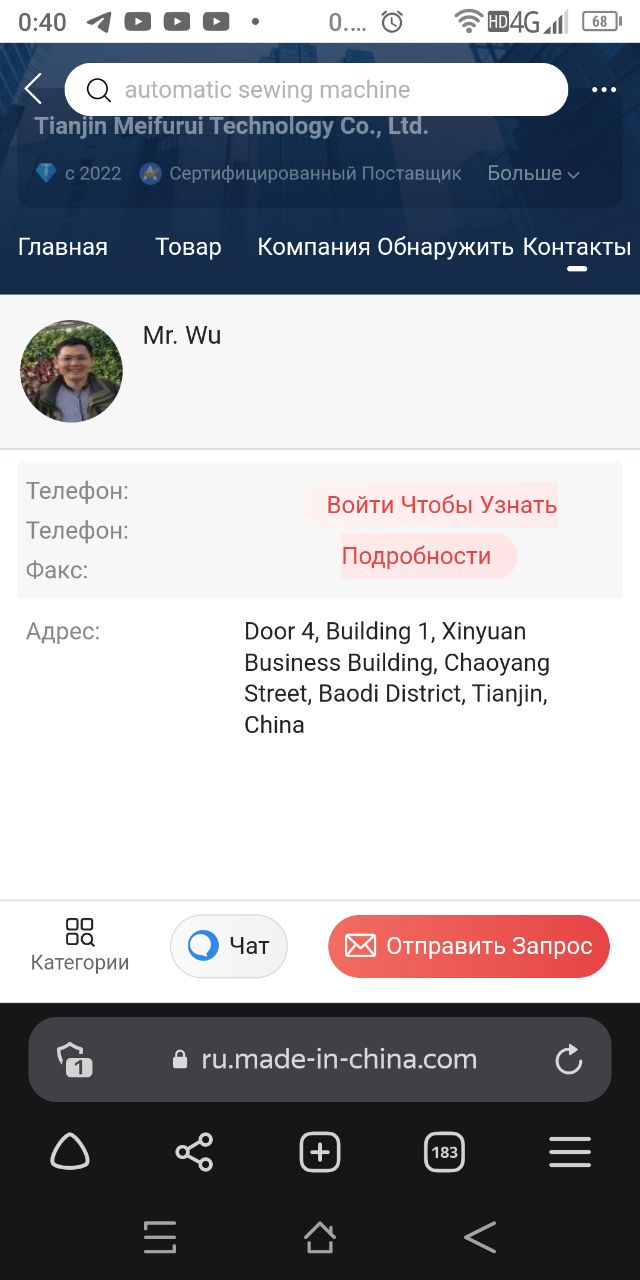

Эти https://www.tjmeifurui.com/ делают?
Dmitriy
Да, там сайт полупустой вроде, особо нет информации
Vladimir

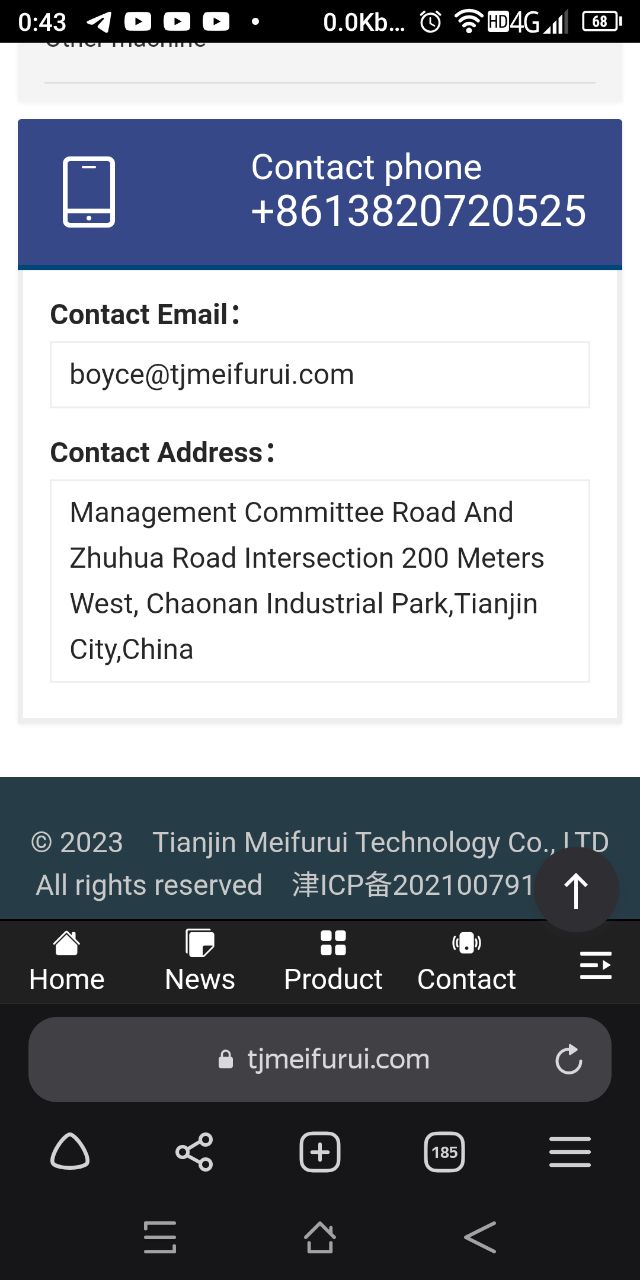

Контакты есть - пиши вопросы им
Dopl
Нащяльнике их
Dmitriy
У меня есть контакт кого то из них, они же мне и скинули мануал на китайском
Vladimir
так пусть и софт скинут ))
Dmitriy
я завтра про софт напишу) так то больше вопрос не к ним, а к автокаду был он говорит всё в автокаде делать
Vladimir
их там миллионы - они и просто гвоздем могут ))) а ты скажи "нужен софт и ниипёт" ))
Artyom
погодь...кажись ты идею подкинул :) сходи за кипятком...по штанине личь чтоб
Karboflex
ну короче история +/- как с линуксами и офисами))
Artyom
так пойдёт?
Dopl
Запроси ПО у продавана Станок к компу как подключён?
Karboflex
сдаётся мне что с 3 попытки) усб он такой
Dmitriy
Попробую написать. Как друг говорит они «деревянные, по пояс». Пришло оборудование. Ни одной бумажки, как включать, где мануал. Где чистить, смазывать. Вообще ноль. Ща скину так называемый мануал
Karboflex
там прям основа основ рисование кружочков по линии)) и рисование линий)
Vladimir
заливку решеткой и в кружочки в пересечение линий?
Karboflex
там всякие шаги на линиях) линии с шагом))
Dopl

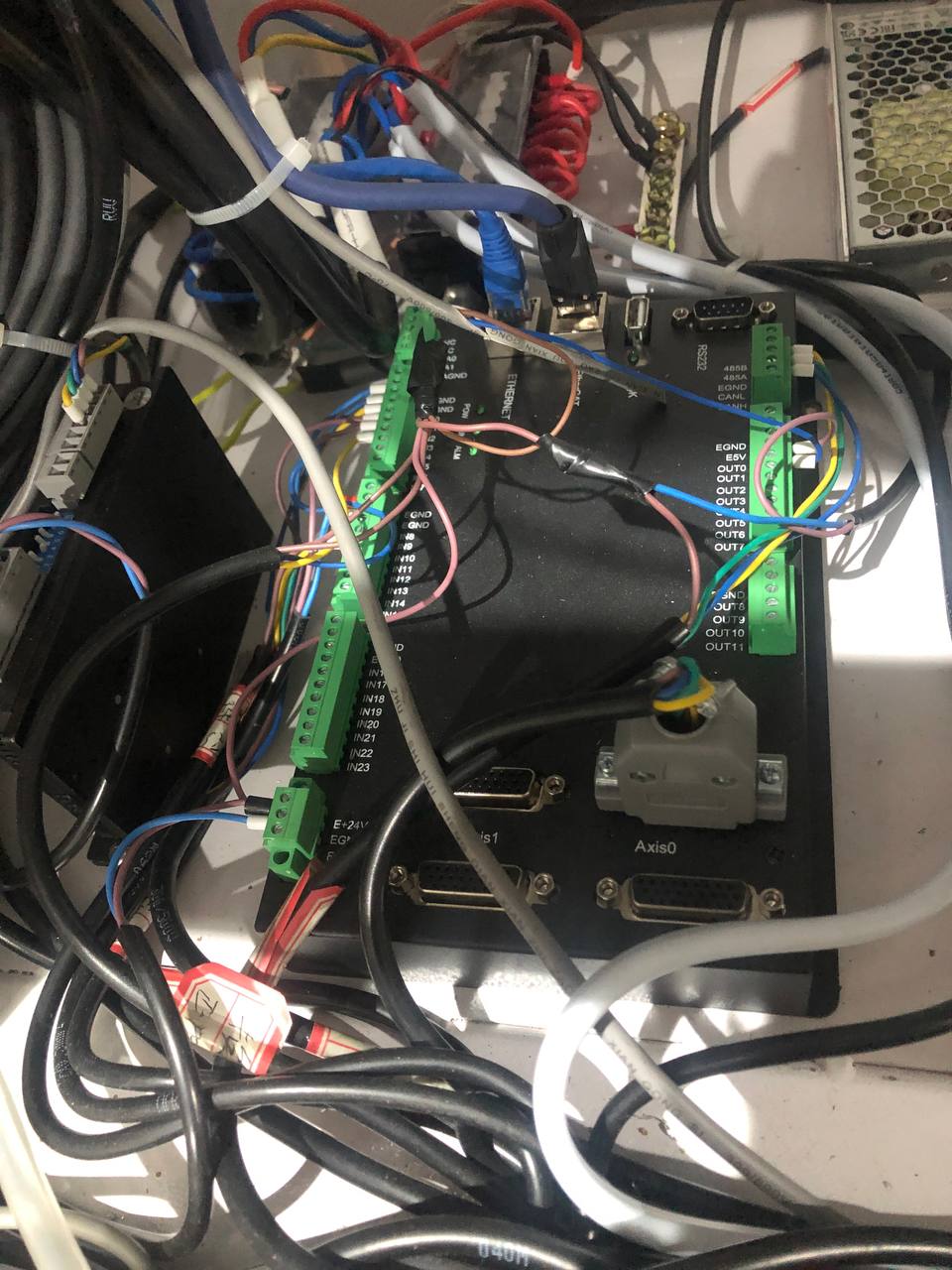

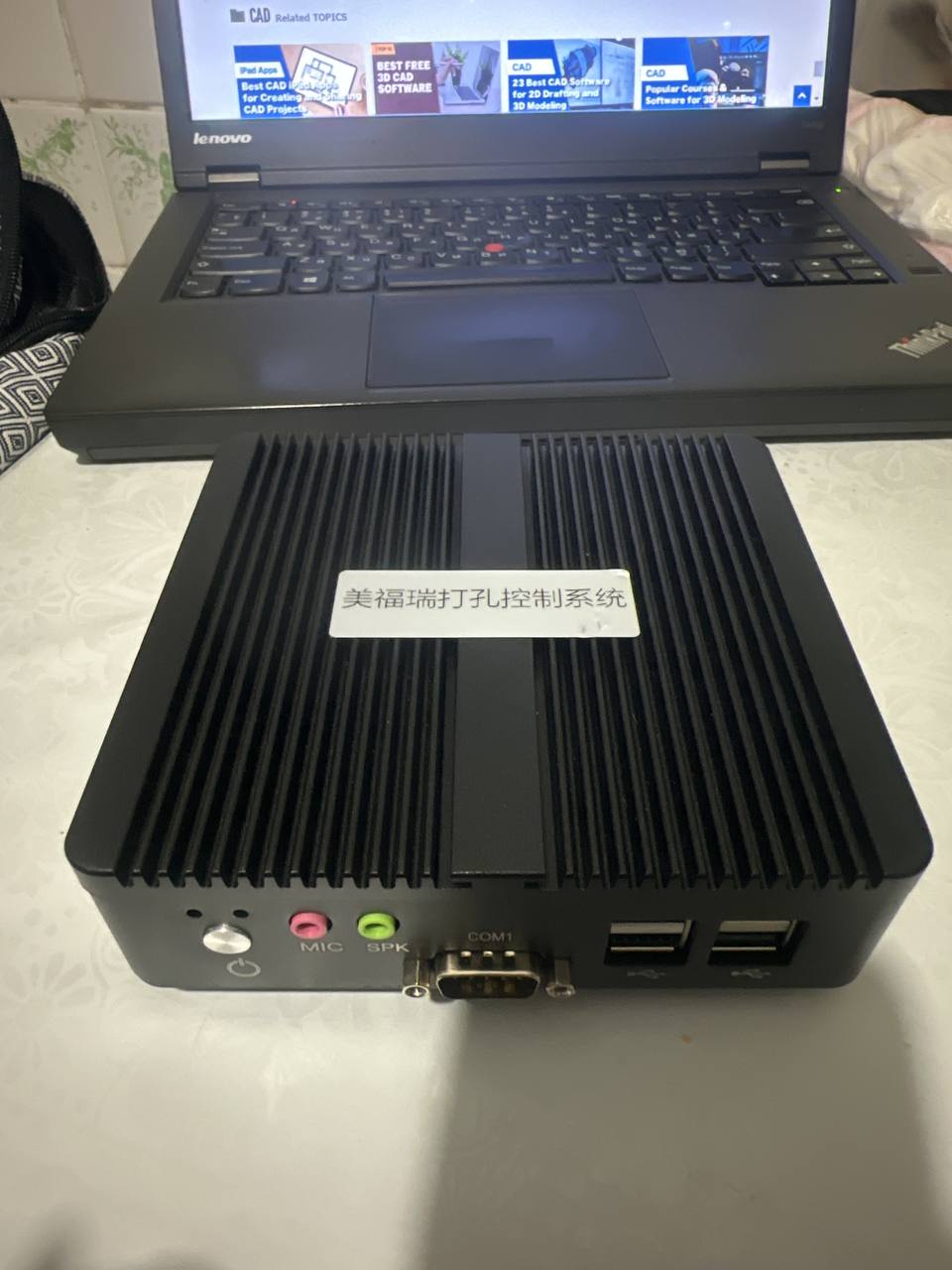

Ищи на контроллер, как к компу подключается, как в деспетчере устройств отображается. Автокад не самое лучшее ПО для вышивки
Dmitriy

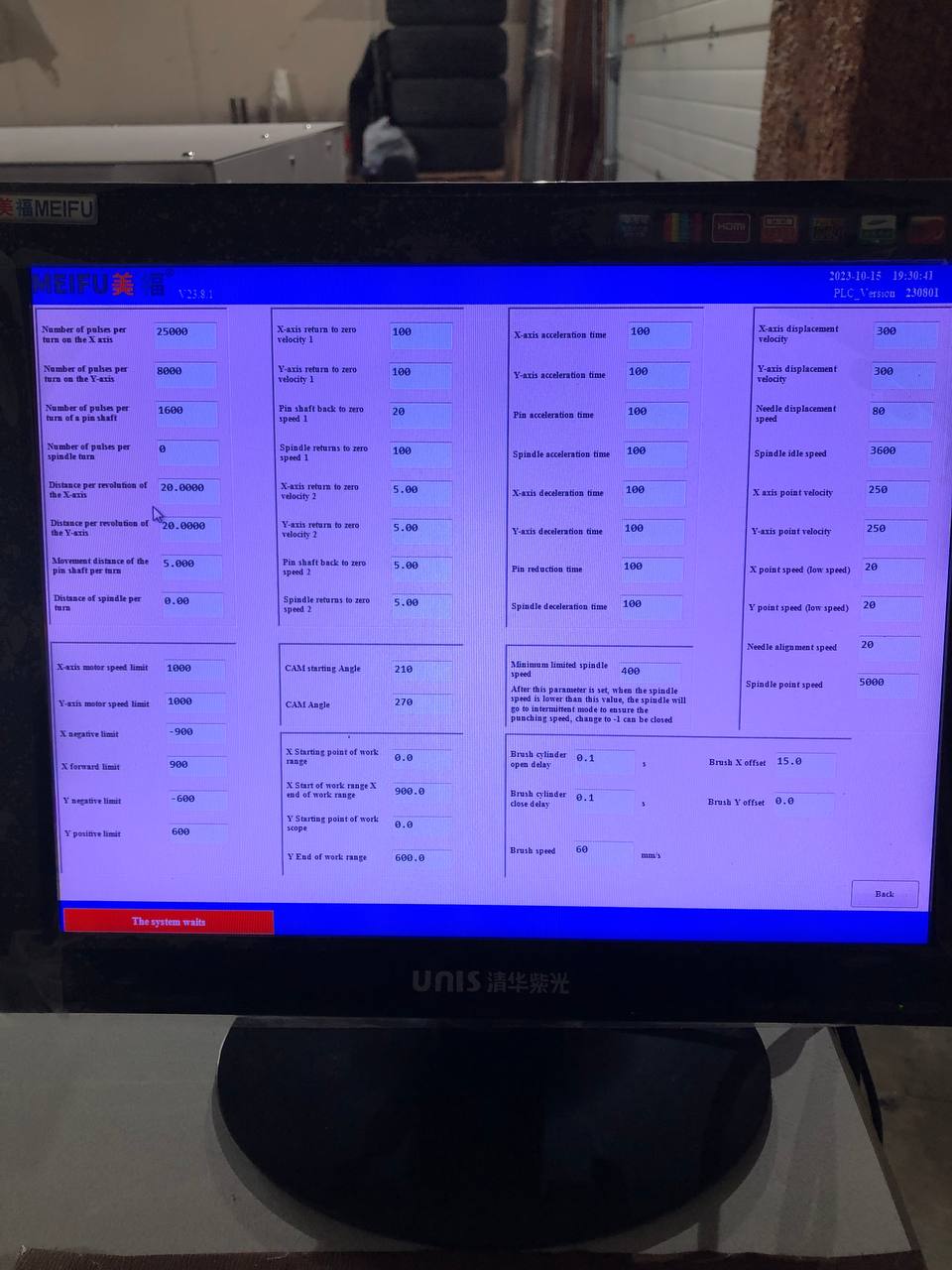

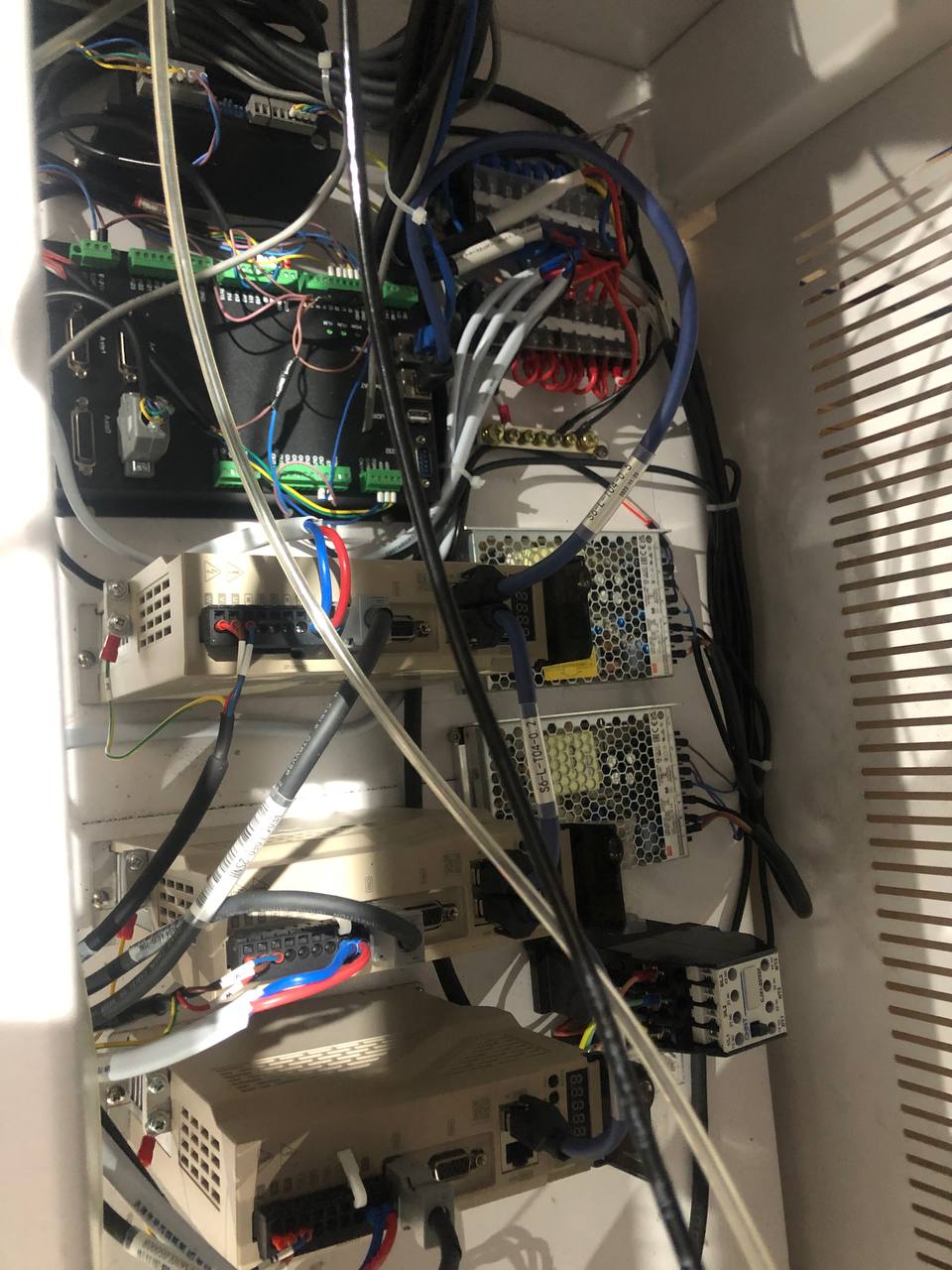

Подключается по LAN ща скину фотки. Чуть не успеваю прочесть, вникнуть, ответить))
Vladimir
Возьми панамку побольше )))
Boris
А почему не сразу в AutoCAD?
W1ruus
Ругаюсь с продаваном...
Dmitriy
Я не могу найти способ, как реализовать. По идее я и должен работать только в автокаде. Коррел скачал, ещё что нибудь скачаю. Завтра буду пробовать что подойдёт, но не особо надеюсь на успех. Станок только dxf файл автокода видит
Boris
Опять тот же вопрос...
Fedor
Станок только dxf файл автокода видит
Anonim
Это в какой версии? Иллюстратор точно экспортирует Я думаю в новейших корелах все экспортирует Я недавно из люстры перегонял в dxf и в SOLIDWORKS Кстати, вспомнил про статику интересный случай. Я работал в 2015 на строительстве яхт, там когда натираешь здоровенную форму из эпоксидки для эпоксидки, ветошью с бензиновоском, она электризуется нефигово поямо вместе с тобой целиком, когда внутрь залазишь. Волосы стоят короной Но что интересно, никогда разрядом не било. Форма лежала на конвеерной стальной полосе и заряд сразу расползался по ней, и между тобой и конвеером одинаковый потенциал Постепенно заряд стекал в землю
0h029a
Умеет, но есть нюансы
Fedor
Так-то массив.
Dmitriy

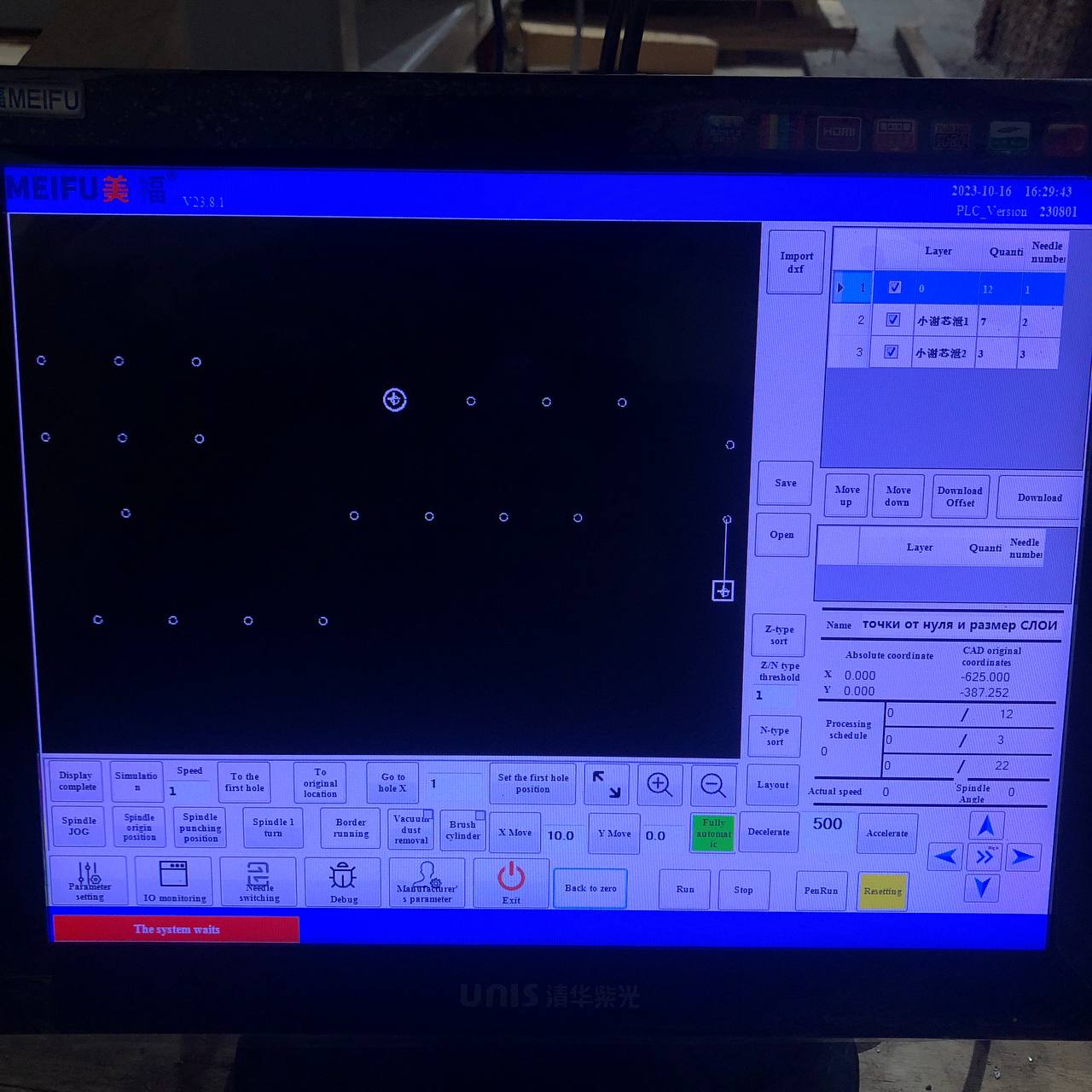

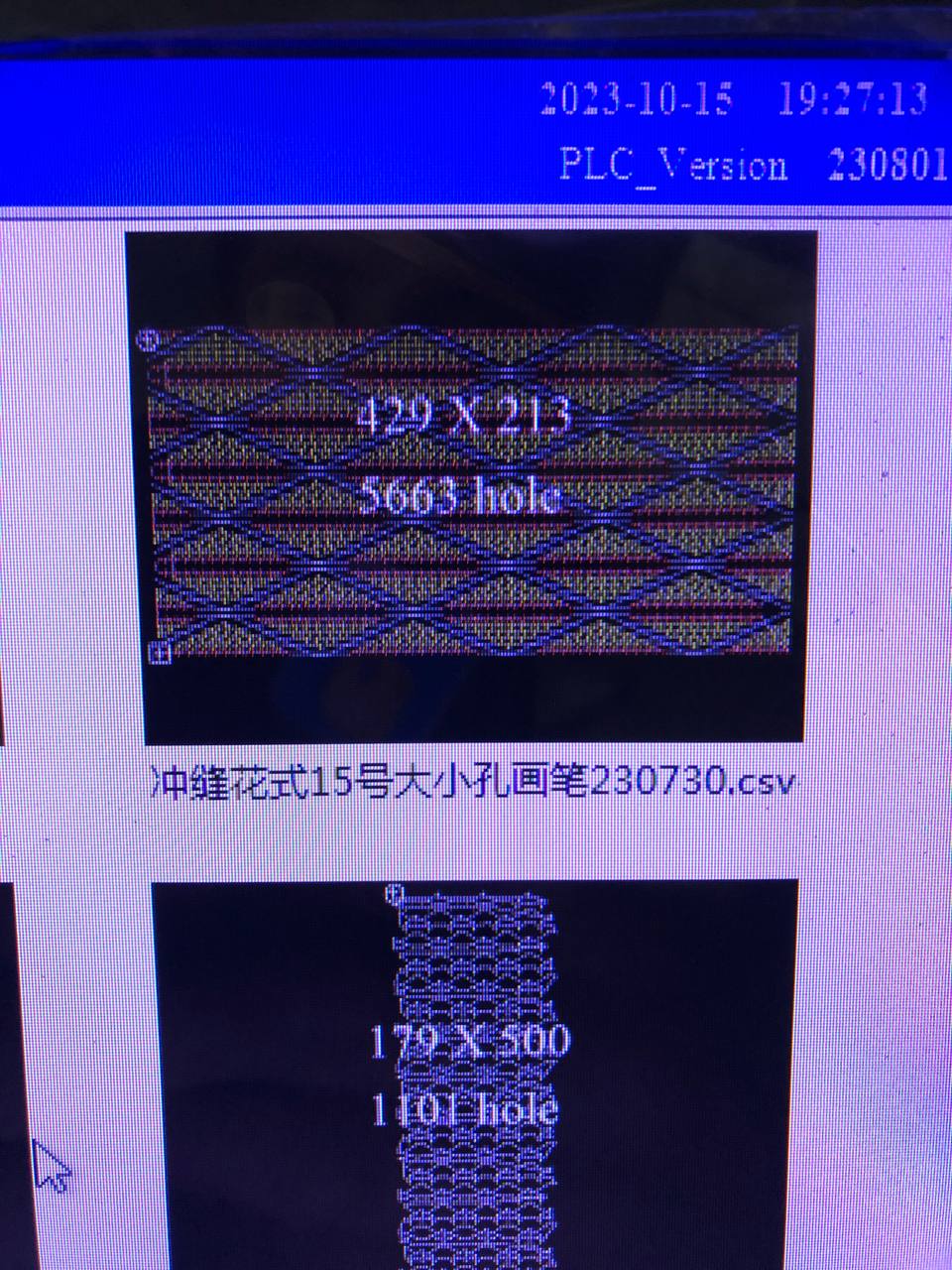

Я сделаю наглядные фото. Что нужно изобразить
Dopl

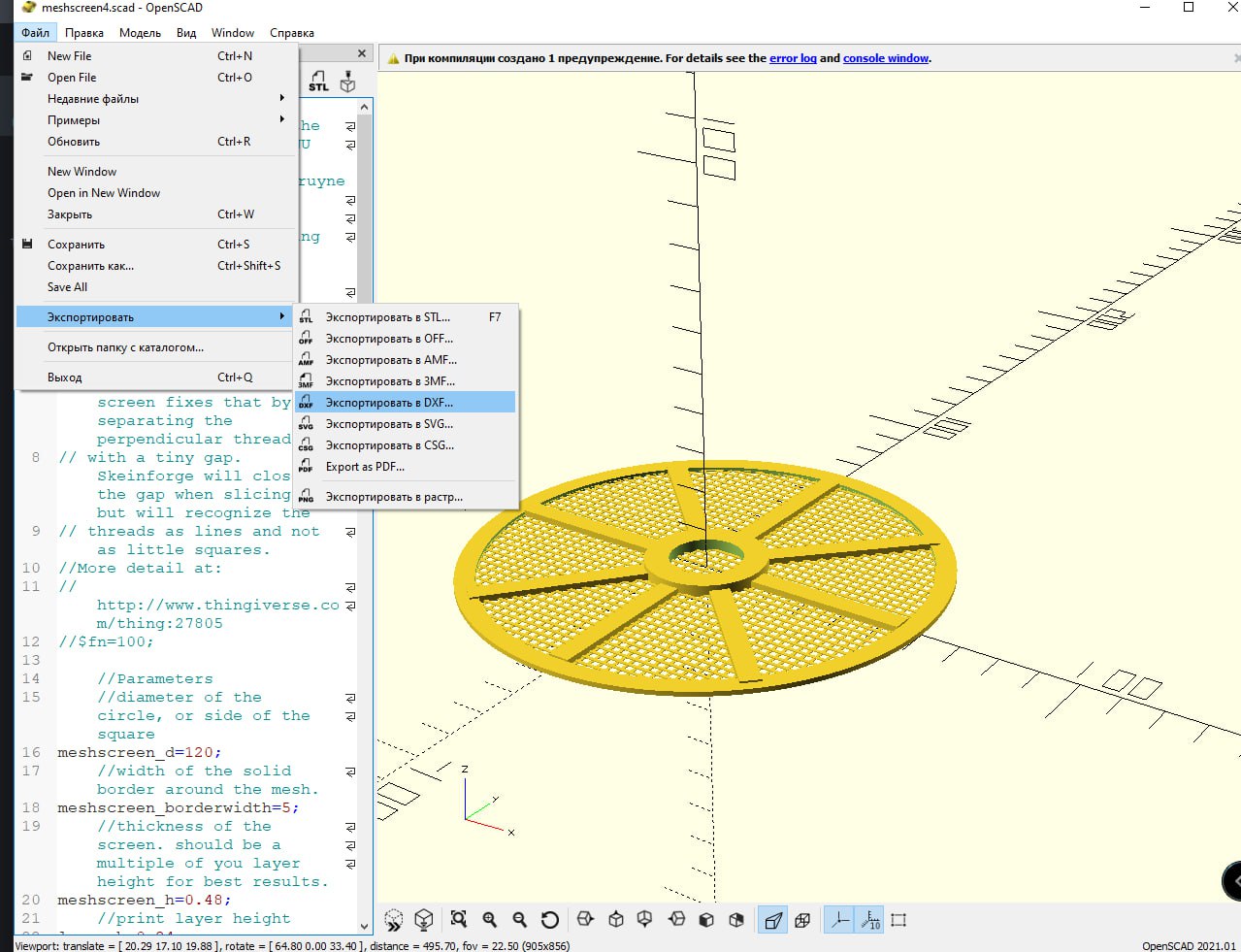

От такого автокад и компьютер отрыгнут Я делал сетку 1х1мм в OpenScad
Fedor
https://help.autodesk.com/view/ACDLT/2022/RUS/?guid=GUID-07CB282A-2C71-46FE-937F-BC3DFB2C068B
Dmitriy

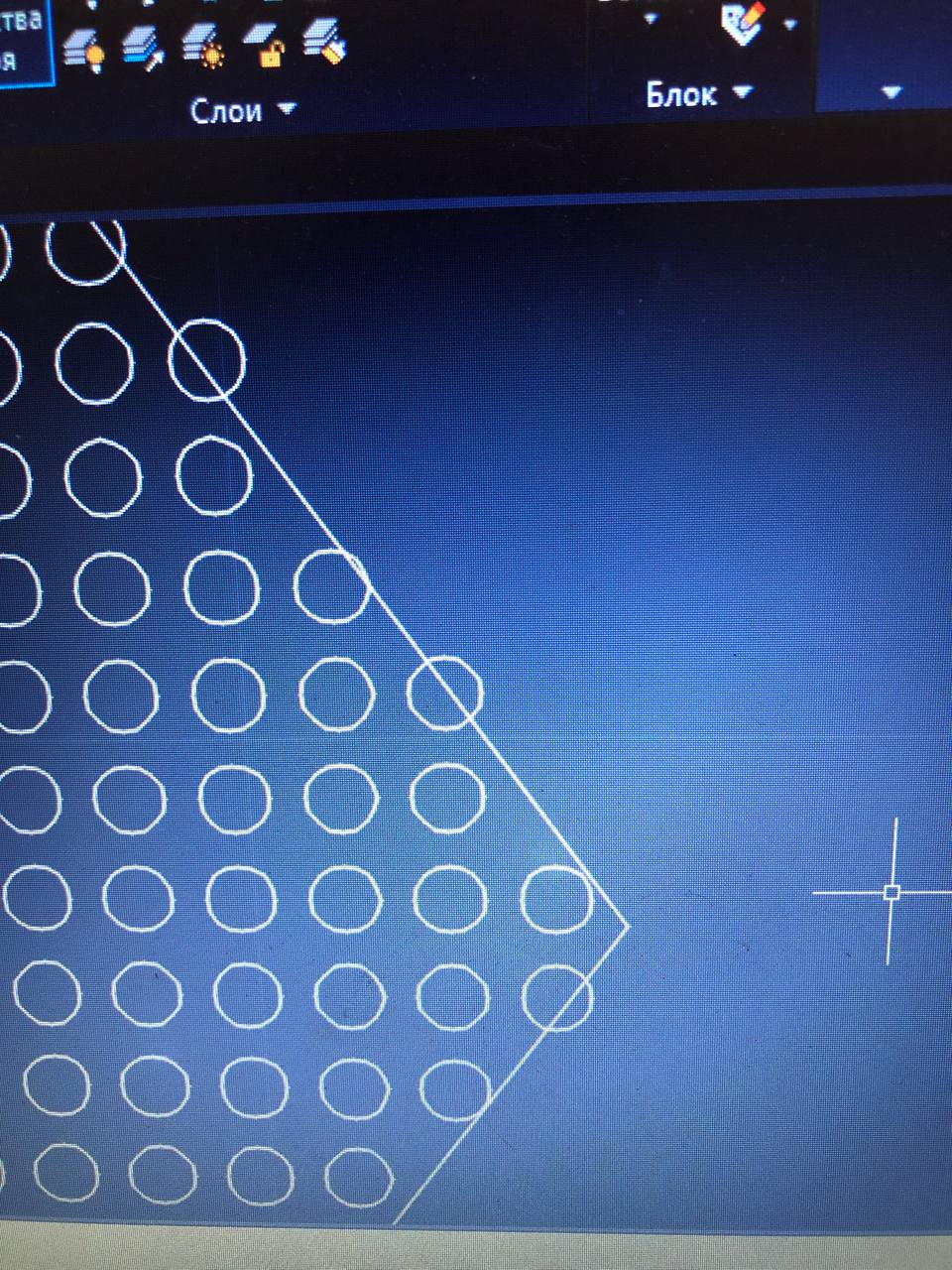

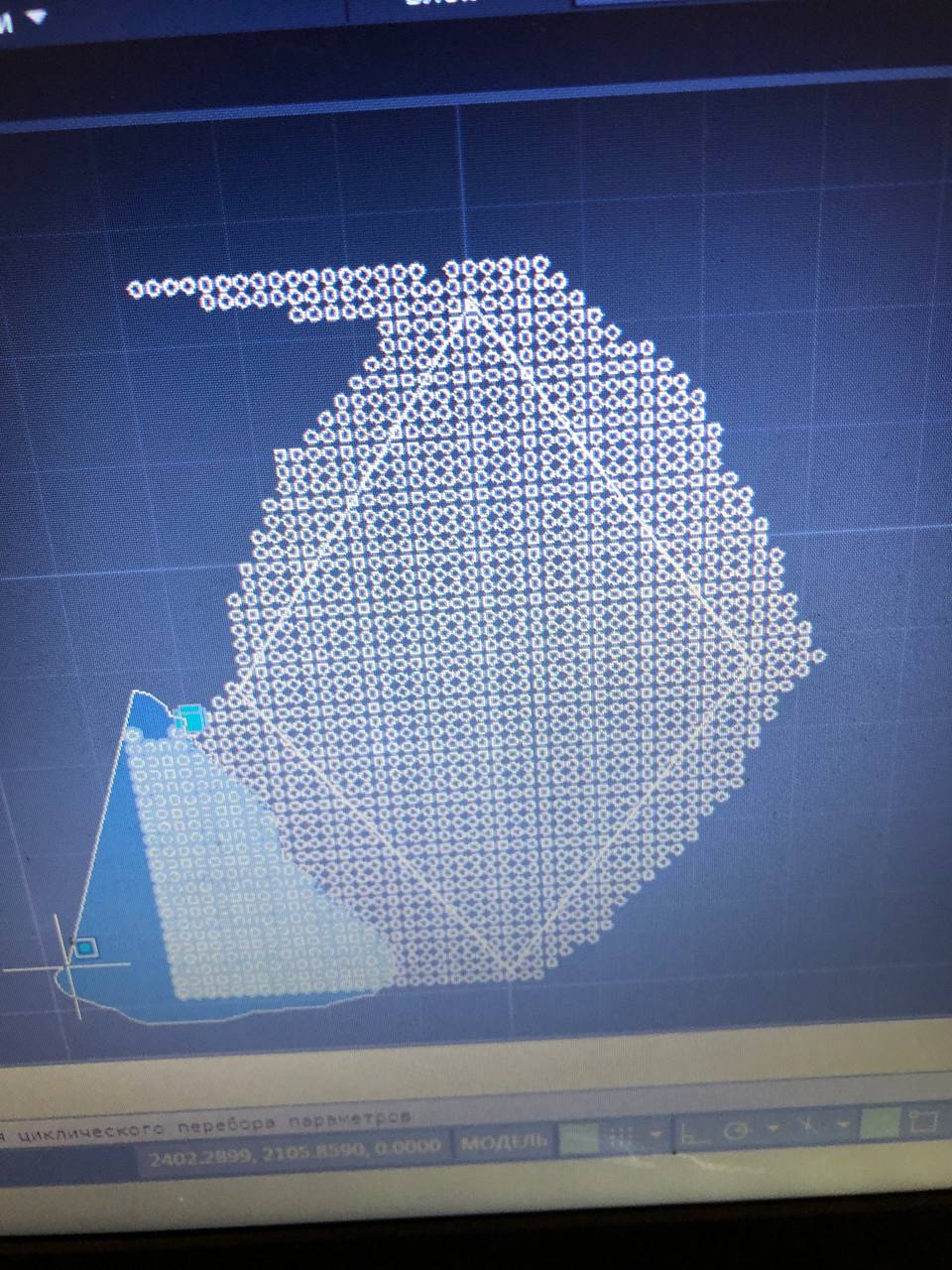

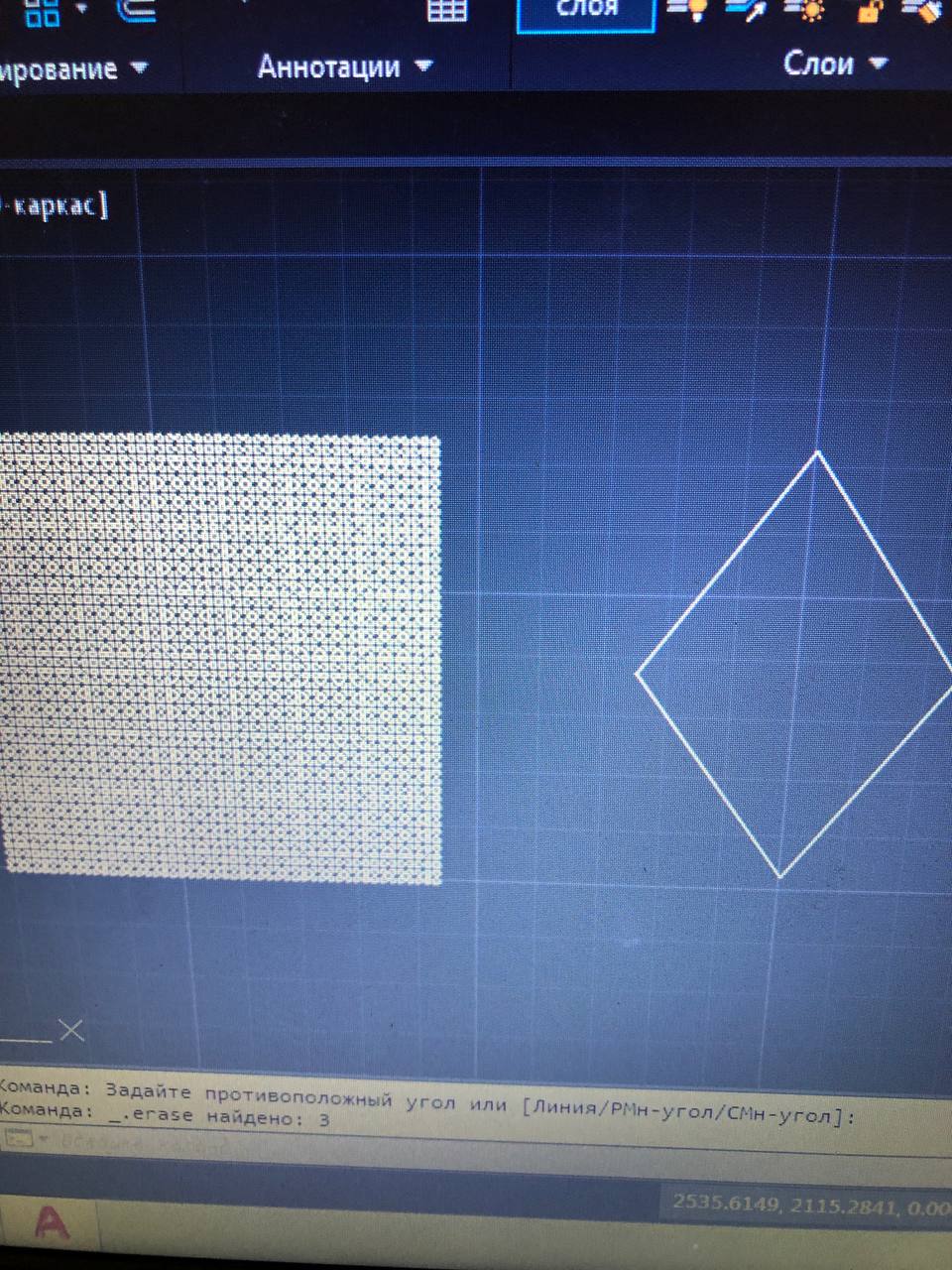

Разбил массив и перетащил, далее квадратно гнездовым способом (вручную) «обстрогал» лишнее. Но это же ультра кривой подход. Но я так и не нашёл решения к этой задаче. Помимо простого расположения кругов внутри фигуры, это должно выглядеть гармонично, не должно быть окружностей наполовину торчащих или пустот
Fedor
Или как вариант, через раскрой можно решить вопрос Смещение строк/столбцов массива нужно или нет?
Dmitriy
У меня стоит чпу станок, работает он только с форматом .dxf. Я понимаю, что Автокад не совсем подходящая среда для моих задач. Но ПО станка не видит другие форматы. У меня ещё t flex есть. Пробовал в нем что нибудь создать, экспортировал в формате .dxf, но станок не принял этот файл
Fedor
https://tsarevstudio.ru/autocad/tips_and_tricks/autocad-cutting-bloks-and-array.html
Dmitriy
Да, это я тож как раз читал, пытался пробовать. Обрезка оставляет полукруги. То есть такой подход впринципе не предусматривает расчёт количества кругов или расстояние между ними для подгонки под площадь и форму фигуры
0h029a
Ты охренел на священный thinkpad клеветать? ) а Fn или функции будут - назначается в биос
Dmitriy
Да я настолько нуб, что мне эти клавиши не скоро пригодятся))
