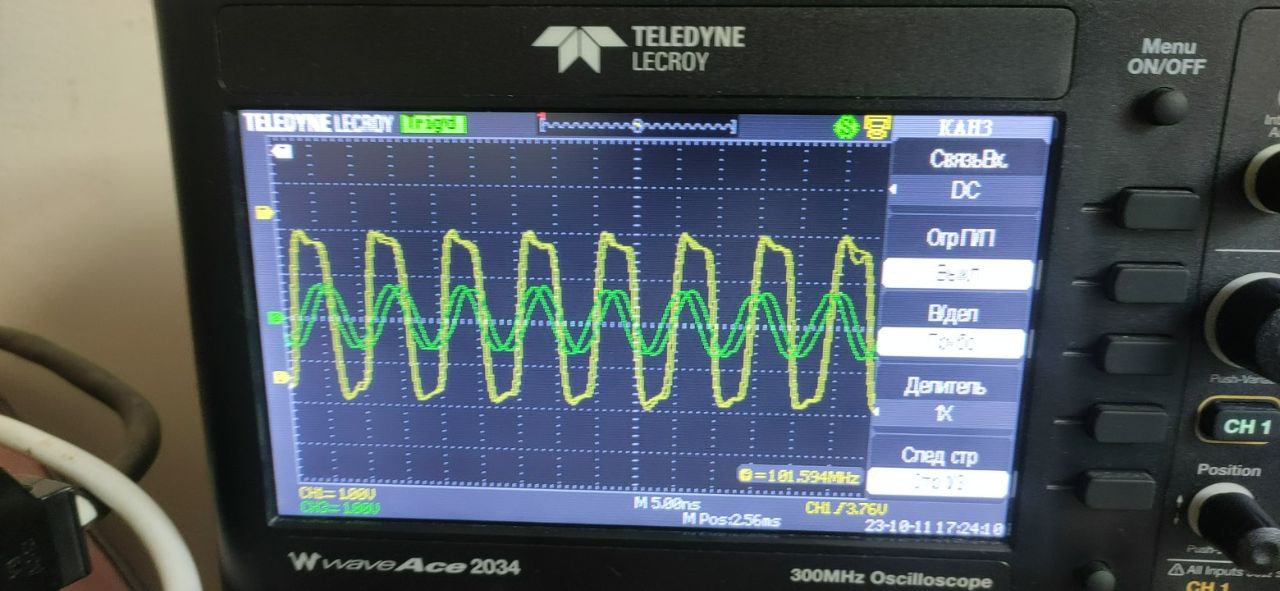

Добрый день. Хочу посоветоваться с Вами. У меня есть китайский модуль на Si5351, для опытов использую как генератор несущей частоты в диапазоне 100 - 200 МГц. Сигнал на выходе у него не очень чистый, больше похож на меандр, но когда к 200 МГц подходит, то уже сглаживает себя до синуса. Мне нужно модулировать несущую низкой частотой в режиме амплитудной модуляции. Есть две проблемы: 1. Мне надо все таки как-то сгладить этот сигнал. Я не радиоинженер, а цифровик к сожалению( Чтобы была синусоида как от генератора радиочастоты. RC цепочка тут не помогает( 2. Мне нужен амплитудный модулятор. Я думаю, что можно же сделать на одном транзисторе все ? Подскажите пожалуйста, как это лучше сделать и как мне нужный коэффициент модуляции задать (на генераторе Г4-107 советском ним можно управлять ручкой). Спасибо заранее. Зеленый с генератора сигнал, желтый "синус" с si5351
Комментарии: 4
Firelander
1 фнч фильтр. На высокой частоте просто вход осциллографа уже как фильтр работает. 2 смеситель. Можно найти готовые в виде чипа.
Zoog
Если Вам нужен генератор синуса - ищите генератор синуса. Дендрофекалить меандр можно, конечно, но для радиопередачи такое не сгодится Если Вам нужен АМ генератор синуса - ищите АМ генератор синуса. Рассыпухой это сделать не проблема и на 200МГц, но не для начинающего.
Lmx2315
А вас не смутило что на экране два сигнала одной частоты и один из них вполне себе прямоугольный? Почему меандр не сгодится для передачи? Может ему всё равно на внеполосные излучения? Про АМ, как выше замечали - достаточно смеситель поставить. А если под АМ подразумевается вооще что то цифровое, то достаточно ключа.
Sanchez
Ты смотришь осцылом с полосой 300 меандр с частотой 200. Конечно ты не увидишь ничего кроме основной гармоники
