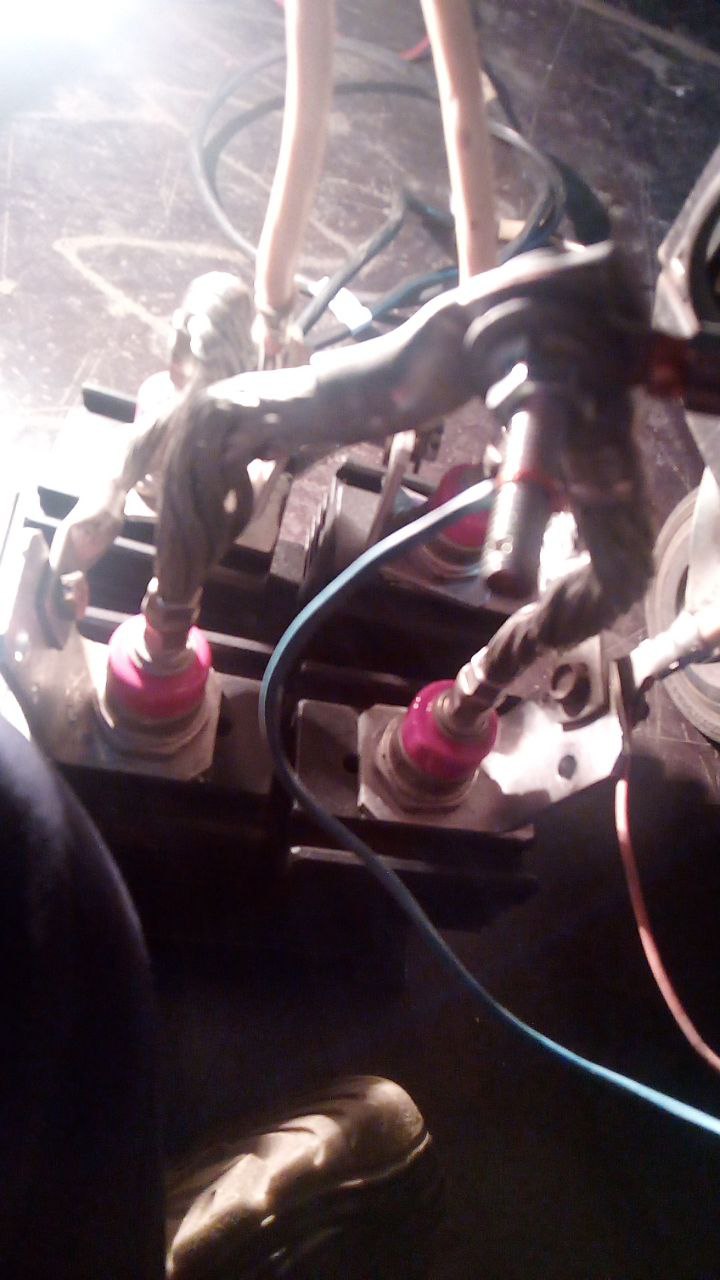

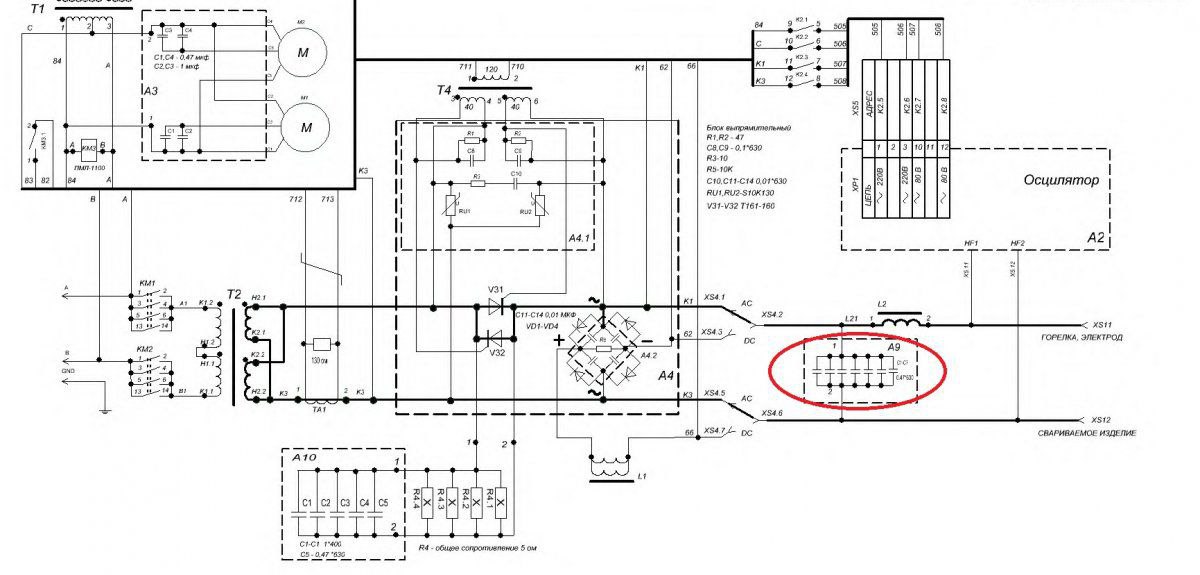

Здравствуйте товарищи Если в выпрямителном мосту В каждом из 4 плеч по 4 диода То как быстро найти диод в обрыве ? Или хотя бы догадаться что что то из плеч лажает?
Здравствуйте товарищи Если в выпрямителном мосту В каждом из 4 плеч по 4 диода То как быстро найти диод в обрыве ? Или хотя бы догадаться что что то из плеч лажает?
Комментарии: 59
Andrey
Ого, а что за диоды? Тепловизором
Fedor
Четыре диода в одном плече? Последовательно или параллельно?
V159
Паралельно конечно
Fedor
Я бы и последовательно зафигачил
V159
Нет возможности подлезть Скрыто панелями Причем холостой ход на выходе норма
Fedor
Напряжоние промприть каждого плеча
V159
Fedor
А под напругой?
Vasiliy
Посоветуйте хороший PowerBank для ноутбука.. Есть такие кто юзает данную тему? Спасибо
V159
На холостом после тиристоров около 60в После моста под 100в Питания тайп си?
Vasiliy
Да
V159
Ептыь Впринципе только под нагрузкой На холостом все ок
Fedor
Асиметрия очевидна, если одно из плеч проблемное
V159
Ну тобишь... В каком то из плеч ниже будет напержение?
Fedor
В проблемном
Vasiliy
Ноут делл, обычная зарядка пишут что 19V 4.5A, но я так понимаю тайпси напряжение поменьше будет..
Anonim
12 Или 9
Vasiliy
Не помню.. по-моему 12 потолок..
V159
Дак тогда уж проще умный поуэр банк найти сразу же Если есть такое)
Fedor
Проще омметром прозвонить Начиная с выхода на электрод И потом каждое плечо
V159
Ниже сопротивление - проблемное плечо?) Относительно других?
Fedor
Обратный ток выше, сопротивление ниже. Наоборот это исправность.
V159
Ладно Понял завтра попробую
Anonim
В китайском древнем дешманзаряднике d+d- шунтируют и напряжение всегда 5
Anonim
Да, больше 12 нет Напряжение поднимается по команде Если команда не приходит, то будет всегда 5
Vasiliy
А.. а я блин и думаю, как он и ноут и телефон заряжает..
Anonim
Там свой протокол Обмен командами И управление напряжением
Vasiliy
Спасибо, не знал.. точнее не интересовался..
Sergey
У меня в двух деллах тайп си и ни одна тайпси зарядка их не вывозит, включение так точно, выключенным может чтото и отдаст но такое. Только макбук от прикуривателя в машине норм заряжается. Надо у кого-то взять попробовать, потому что можно купить за дорого, а оно мертвому припарка
Anonim
Зарядка должна быть определенной мощности Есть и 100 вт даже На ноутбук обычно 40-60 хватает
Sergey
В том то и дело А он ищет не зарядку а павербанк
Anonim
Обычные попсовые это около 20 Вт На мобилу
Vasiliy
У меня 120W заряжает вообще без проблем.. даже можно заряжать, и работать одновременно..
Vasiliy
Всмысле проводная, не повербанк.. https://habr.com/ru/news/768126/
V159
Тогда наверно стоит рассмотреть для начала простецкий за 1000 с озона Если реально тебя устроит скорость зарядки даже при 5в то там и брендувую вещь можно взять Допустим беспроводной пускозарядник с функцией поуэрбанка 100 процентов?)
Fedor
Это уже КЗ
Vasiliy
Спасибо
V159
Пжл
V159
В режиме проверки диодов каждое из плеч показывает одинаковое значение
Daniil
Попробуй греть ноги диода который прозваниваешь, в такой ситуации, он должен показывать меньшее падение напряжения, диод в обрыве такой динамики не покажет
Anonim
Там вообще ступенчатый подъем
V159
Это то понятно Три сопротивления в параллель это одно показание Два сопротивление в паралель другое Почему с диодами это не работает?
Fedor
А переменным варит или тоже нет?
V159
Пока оторваны провода Но тиристоры я тоже не исключаю Аппарат сейчас только в режиме постоянка
Fedor
Шут знает. Мне нужно пощупать.
Daniil
Показометр будет показывать наименьшее падение, а с нагревом падение уменьшается, таким образом, можно найти диод в обрыве
V159
Осциллограммы могу показать Без нагрева я имею ввиду Даже просто спаять на столе 4 диода паралельно то общее значени же не поменяться при замере?
Daniil
Ну по идее, там есть ещё ёмкость перехода и обратный ток Ёмкость вполне себе будет увеличиваться
V159
Понял да ? Вот я не догоняю Как просто с мультиметра измерить? Или с еср метра (не транзистор метр)?? Ещё для примера Ресанта сварочный был недавно там 2 диодных моста в параллель Так значения были как будто один)
V159

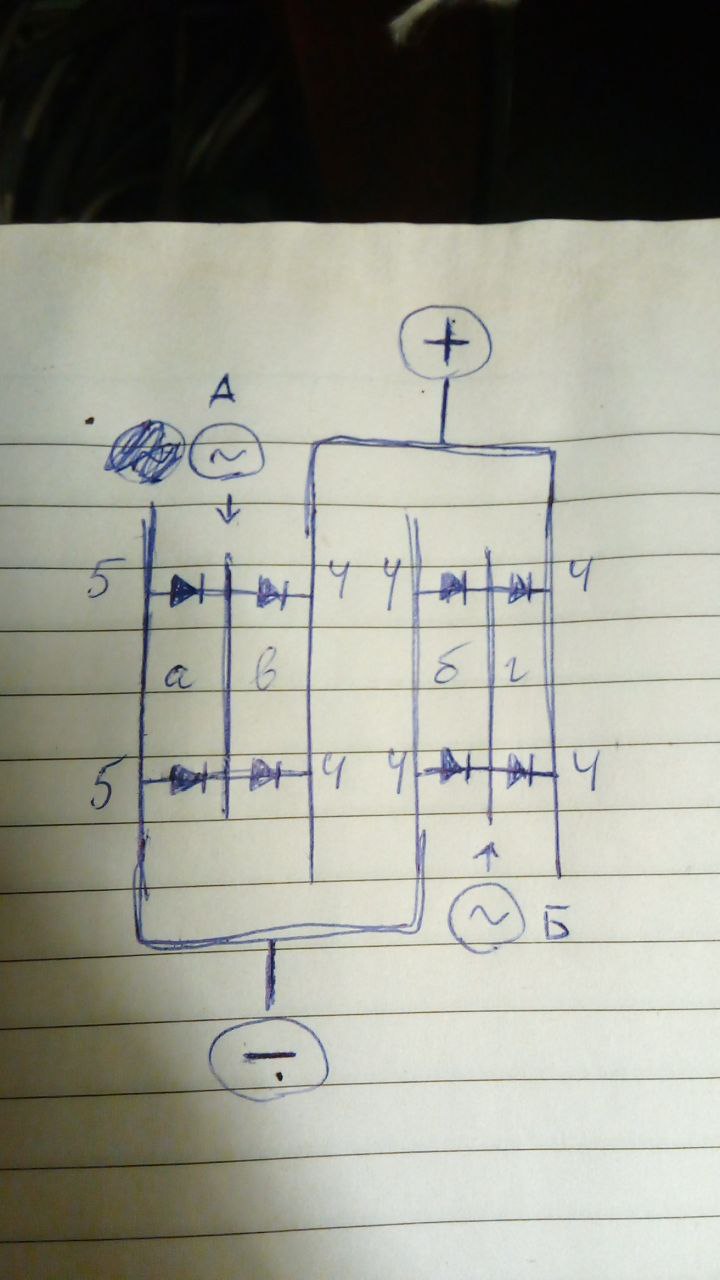

Сопротивление Сегмент а 32.52 кОм б 32.52 в 32.45 г 31.72 Пошел за феном
Daniil
И как успехи, нашёл поломанные?
V159
Мост новый собрал в каждом плече 1 диод на 250 ампер И как бы на тот мост забил пока что
Anonim
Потому что у диодов нелинейная ВАХ Пр факту сопротивление изменяется от приложенного напряжения Чего нет у стандартного резистора И во время открытия одного из диодов (ширина p-n перехода имеет разброс при производстве и напряжение открывания у одного из них окажется ниже)
V159
Это понятно
Anonim
Ну вот один открывается, а остальные параллельные закрыты
Anonim
Напряжометром
