Здравствуйте добрые люди, я вот начинающий изучатель электроники читаю значит искусство схемотехники добрался до ФВЧ и ФНЧ, по формулам реактивное сопротивление кондера XC=1/(2pi*f*C), можно ли высчитать сопротивление конденсатора, а затем посчитать выходное напряжение RC фильтра высоких частот по формулам делителя напряжения?
Комментарии: 26
Minato
По-моему да
Victor

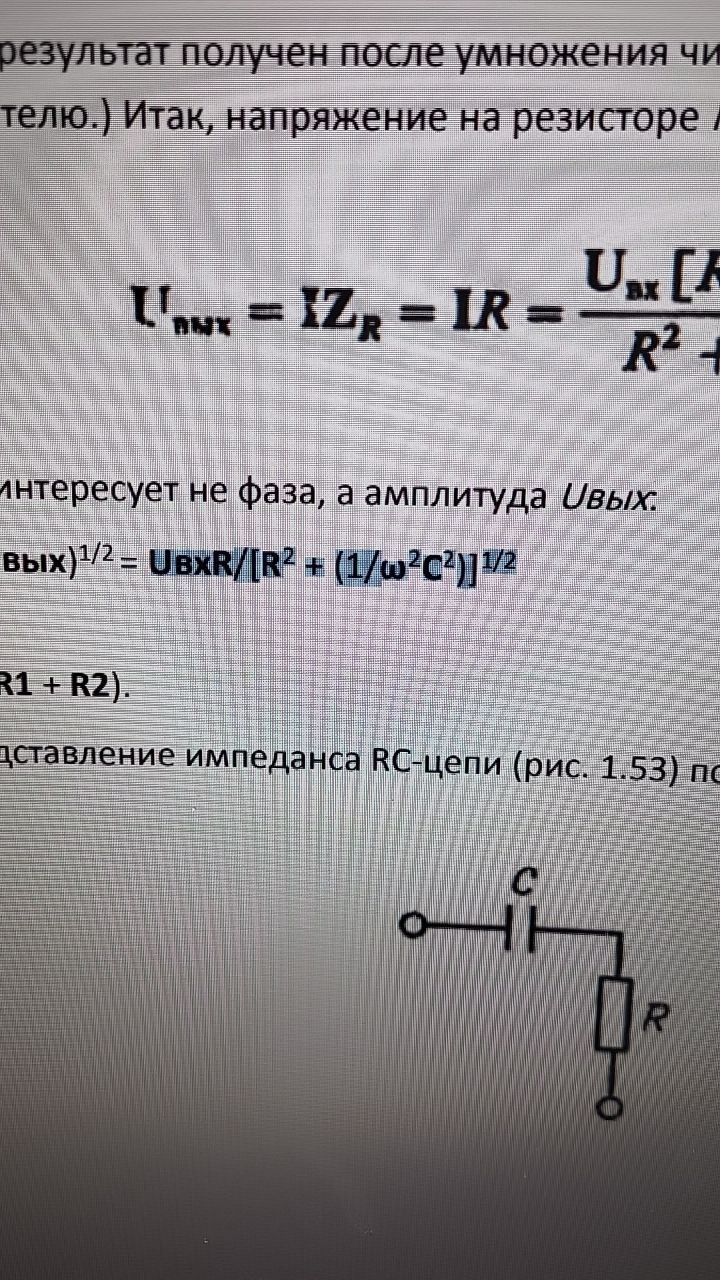

Просто если считать как по учебнику то ответ один, если сначало высчитать реактивное сопротивление и затем по формуле делителя напряжения считать то ответ другой
Minato
А как по учебнику?
Victor
Сейчас напишу
Minato
Разница около 6 раз?
Victor
Нет но разница ощутимая Если считать по одной формуле то например в одной из задач у меня получилось 20 В ,а по другой 15 В
Minato
Возможно не учёл выходное сопротивление в делителе напряжения
Aleha
нельзя так делать
Lmx2315
Почему нельзя?
Aleha
Ох, тут на целую поэму. Нужно понять точку отсчета вопрошающего. Если про комплексные числа не вкурсе,я не смогу нормально ответить
Lmx2315
Так мне тоже интересно, про комплексные числа знаю. Продолжайте.
Aleha
Завтра отвечу, у меня уже час ночи, ручку с листом сейчас брать накладно)
Lmx2315

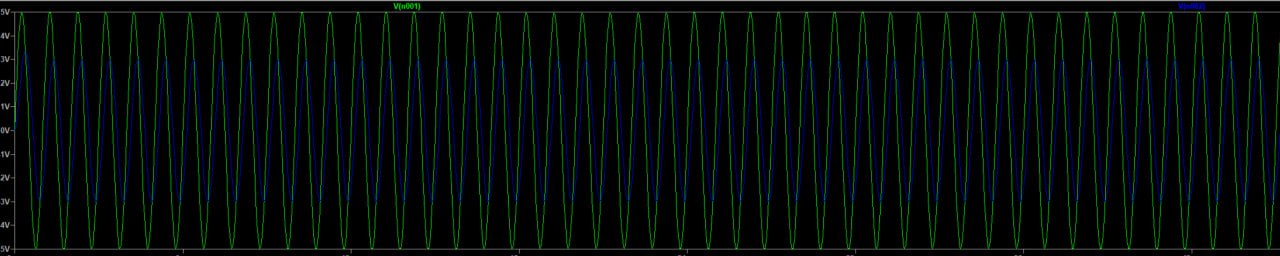

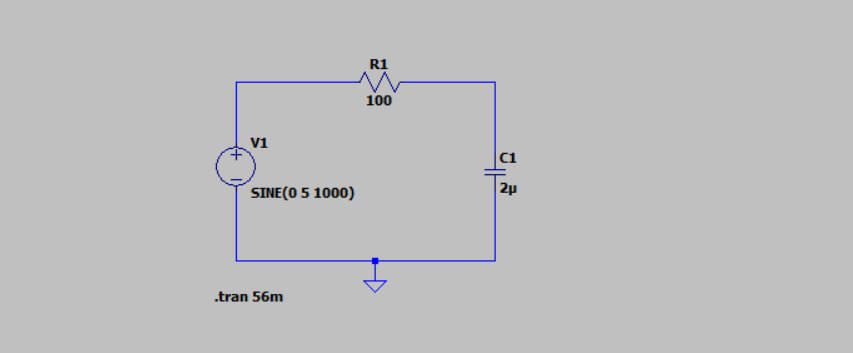

Буду ждать, я считаю что вполне можно посчитать. Вы если сомневаетесь, скачайте симулятор ltspice и изобразите вашу схемку, займёт 5 минут.
Aleha
Тут нужен помнить, что у цепи,в которой реактивные сопротивления существуют сдвиг по частоте. Собственно, формула, где под корнем сумма квадратов сопротивлений следует из геометрического смысла этой формулы (гипотенуза треугольника). А когда просто делителем пытаешься считать, как будто что-то упускаешь)
Lmx2315
Нет там никакого сдвига по частоте.
Aleha
Ну нет так нет, попробуйте помоделировать
Victor
Понял, спасибо большое)
