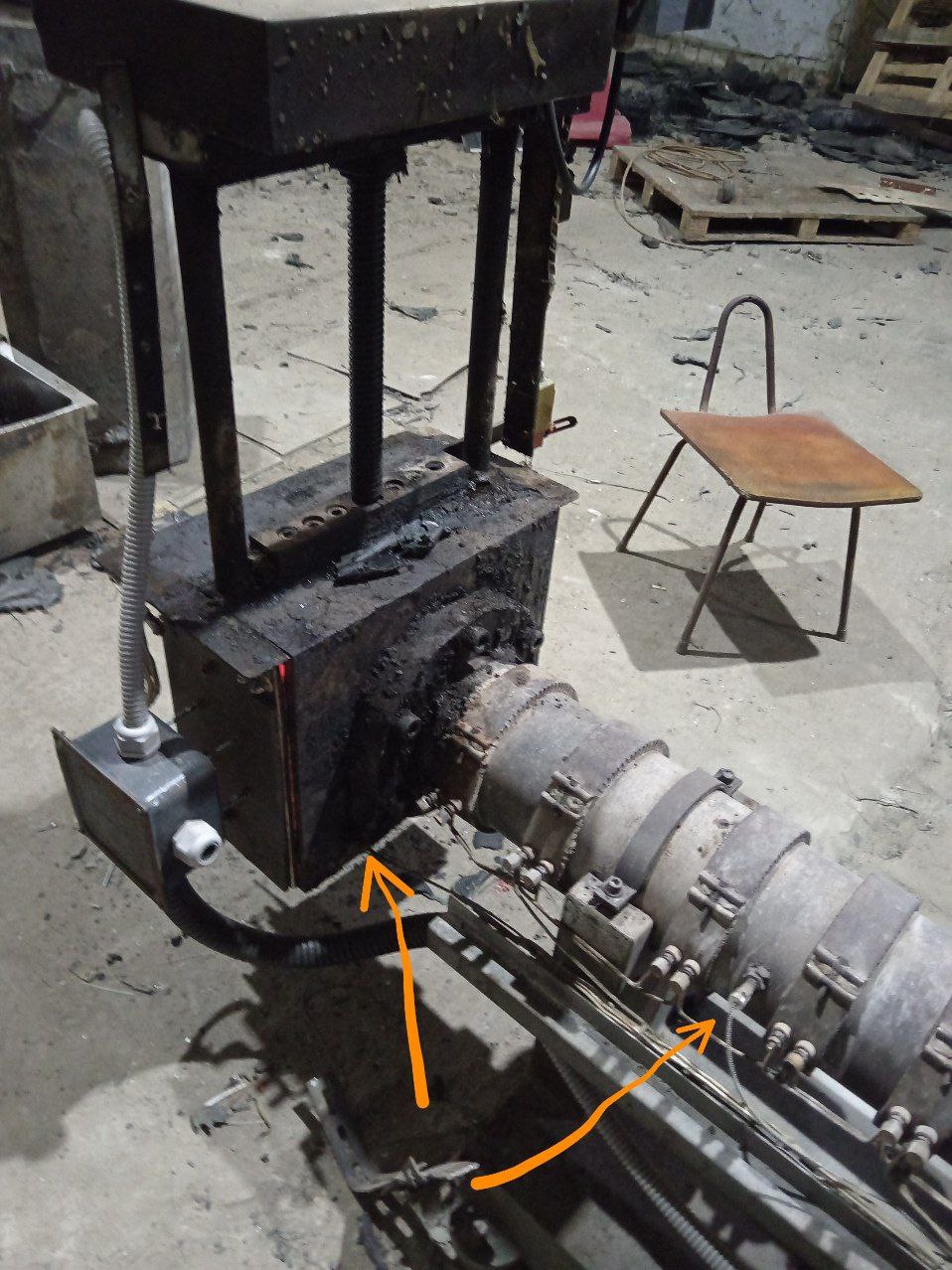

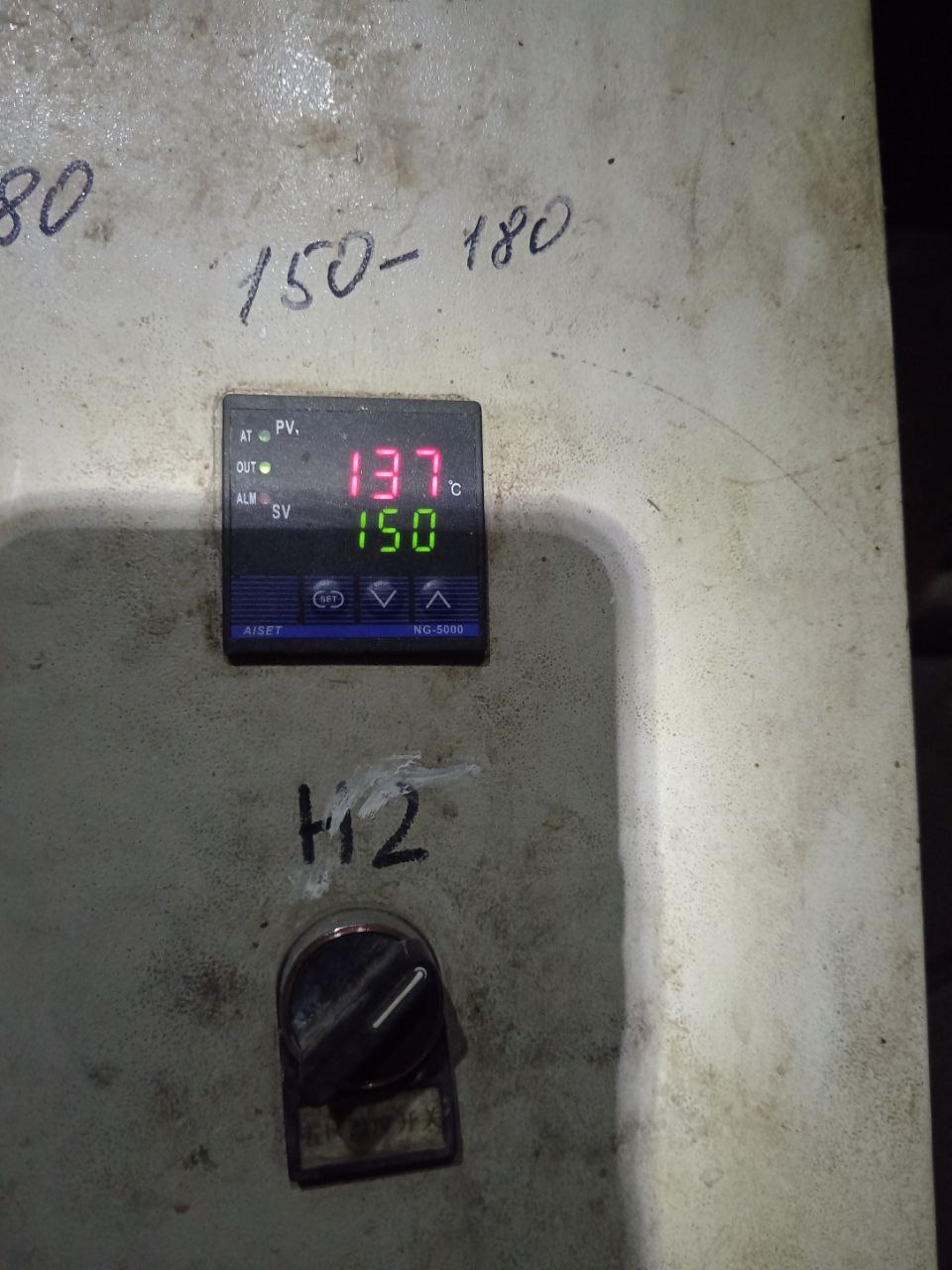

Ку, знатоки. Может подскажете в чём проблема может быть, куда копать. Второй каскад экструдера, во время включения двигателя, термопара, что контролит температуру нагрева шнека, начинает сходить с ума: пид может показывать 0, минусовую, не 180 градусов, допустим, а 120 и всё в таком роде. Пока двигатель выключен - работает как должно. Термопару менял, кабель питания электродвигателя заменил - был без зануления, все провода визуально проверил. Пид тоже подкидывал исправный. Всё в порядке. Двигатель, для справки, работает через частотник. Грешу на возможный пробой одного из многочисленных тэнов...
Комментарии: 7
Andrey
Похоже наводка несущей частоты частотника на вход регулятора.
Creator
Вопрос как она может давать наводку - кабель двигателя в отдельной металлогофре идёт... На первом каскаде 4 термопары, двигатель ещё мощнее, индукция с вихревыми токами и общее состояние электрики раза в 2 хуже - и ничего подобного не происходит. Вобщем объясните НЕэлектрику на пальцах куда смотреть и литературу какую почитать по этому вопросу. Если не сложно.
Andrey
Все современные частотники используют широтно импульсную модуляцию. Борьба с наводками это очень хитрое дело. Для частот ШИМ в несколько килогерц металлорукав прозрачен, для полной экранировки необходима металлическая труба с индивидуальным подбором точки заземления. По видимому у Вас на этом агрегате что то с контуром заземления. А литературу ищите по электромагнитной совместимости.
Creator
Спасибо за советы, будем посмотреть
Andrey
Проверте соединение термопары, ее экрана и близость к силовому кабелю двигателя. Кстати заземление экрана термопары должно быть с одной стороны что бы не было перетикания тока по экрану.
Viktor
Тоже не понял) Частотник всю сеть с ближайшими параллельными потребителями заговнять может, если нет соответствующего фильтра. Электрооборудованию будет как бы похер. Но всяким чувствительным сенсорам - нет.
Creator
Что и удивляет. Рядом, параллельно идёт вторая термопара на фильтр расплава - с ней при запуске ничего не происходит... Кстати, я ещё не пробовал их местами поменять - надо попробовать
