Всем привет Перекопал весь XR в поисках причины, переменял U5660 и его обвязку, махнул U3100 - помогло, но ненадолго. Нижний шлейф всаживал i2c0_ap_sda. Заменил шлейф нахер. Сейчас обе шины i2c0 scl и sda по 1,7в, на аноде по U5660 20В. Имею затемнение с правой стороны, яскость «плеча» околоминимальная и системой не регулируется в ровень с левой стороной подсветки, которая исправна. Ломаю голову. 1.7в на месте 1.8в покоя не дают, погоешность вроде бы небольшая, а может и критичная. Есть идеи, товарищи? UPD: эта тварь после воды, залило диоды подсветки на дисплее и шарахнуло обраткой в мать
Комментарии: 21
Anonim
Катушки поменяйте, которые в обвязке микросхемы подсветки
Bee
А на 11 оба драйвера же сверху под лсд/тач коннекторами прячутся) Они заменены изначально) 20В формируется. Вопрос касается управления яркостью, шина даты засажена была)
Anonim
А, модель не увидел А флки у коннектора?
Anonim
А какое падение на этих линиях? Если снять резистор который к 1.8
Bee
Я пытаюсь разобраться откуда 1.8в для i2c0 формируется, чтоб оттуда плясать Пока в этой теме нуб, учусь) Эта i2c0 линия касается коннектора нижнего шлейфа, драйвера правого плеча подсветки, геско, цпу и через r3110 дует в U3100
Anonim
Опрос линии идёт процом, и есть подтяжка на 1.8. Вам надо посмотреть падение напряжения, если заметно занижено, то снимать все что на линии есть, пока проц не останется
Bee
Из всего только геско остается(U6150)) Падение на двух шинах по 400
Anonim
А на других, где подсветка ок? Так вроде нормальное кажется, я не помню сколько там в норме
Sergey

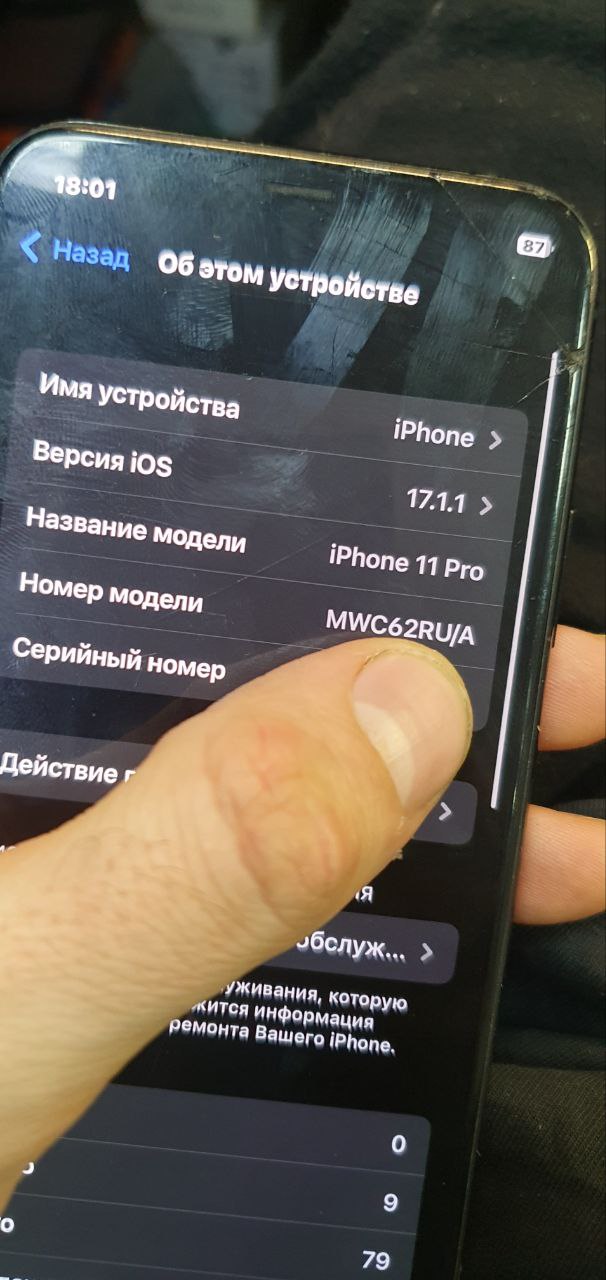

Доброго времени суток, при снятии проца на 13pro резистор потерял, в zxw нет номинала, у кого есть под рукой на разборе iphone 13pro, резистор померять номинал.. r33680 Или iphone 13, там этот резистор r713 как я понял
Anonim
2.2 кОм
Sergey
+ Спасибо
Axenia
Sergey (140.4) увеличил карму AlexGsmMaster (1823.24)
Bee

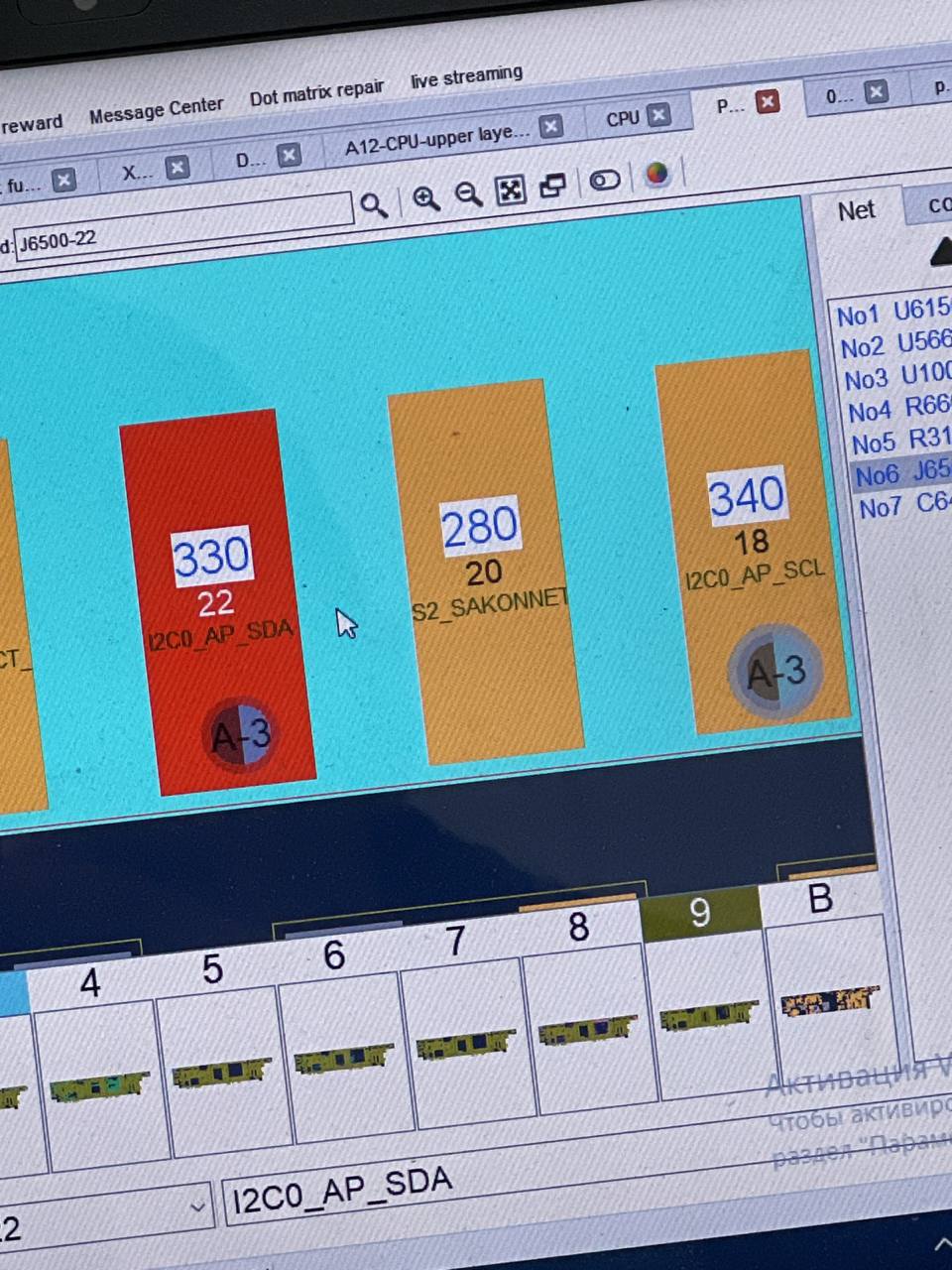

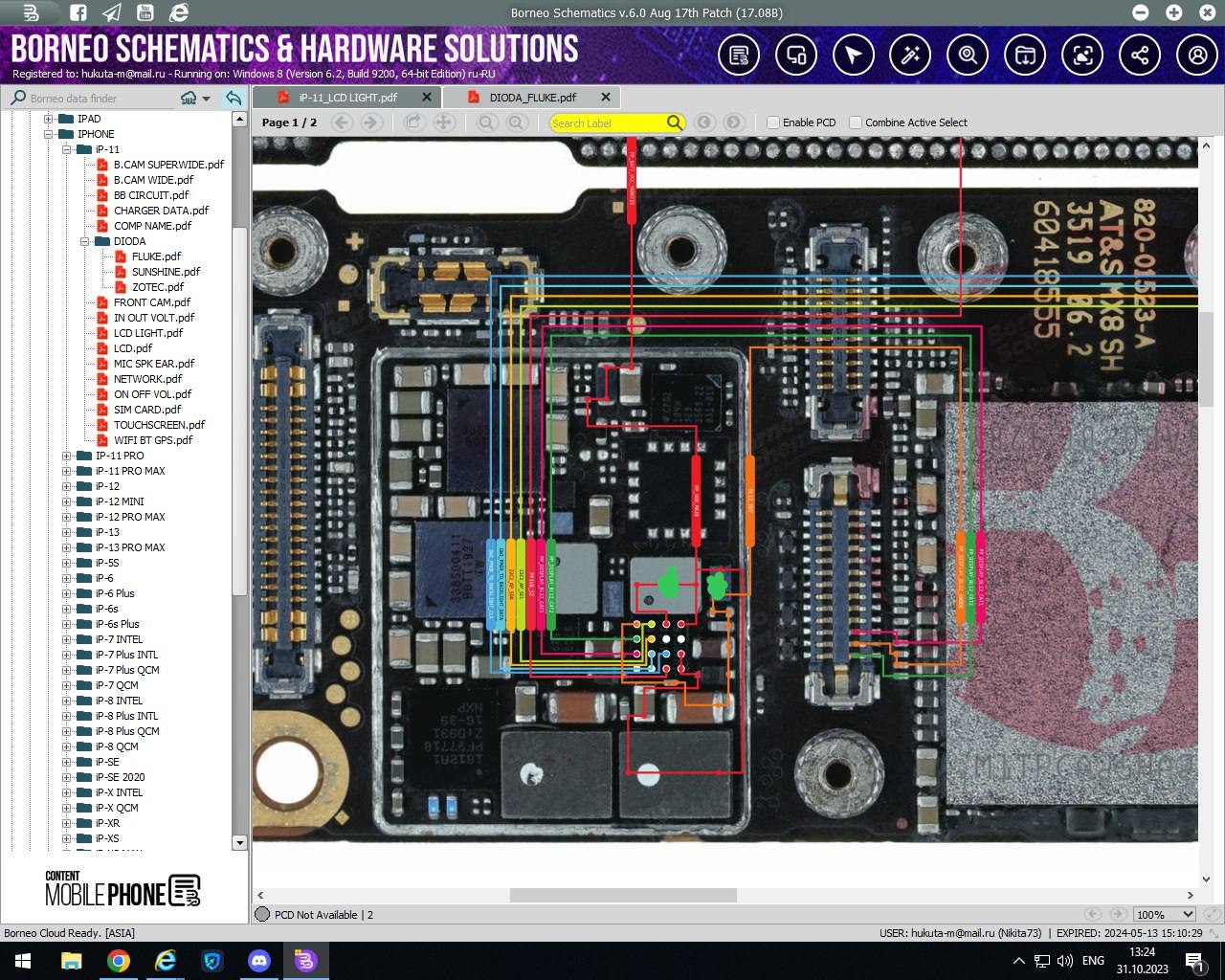

По пцб 330, цешка может грешить Больше вопрос интересен, просад шин до 1.7в критичен или в пределах нормы? Есть догадки, что сам цпу и садит шину
Anonim
Что такое пцб?
Bee
PCB схема всм
Anonim
Снимите все кроме проца, может она вообще в воздухе относительно цп
Bee
Я после замены нижнего шлейфа замен не делал больше. Напомню, что старый шлейф садил линии до около-кз. Попробую еще раз драйвер и 3100 махну
Nikita
с какой катушки начать или драйвера
Bee
Ребят. iPhone XR, Решил этот вопрос. После утопа, нижний шлейф и дисплей намокли таким образом, что садили линию i2c0_ap_sda, от гнилых микрофонов и таптика тел уходил в ребут, от гнилого экрана 19в шарахнуло по драйверу, что вывело его и ключик U3100 из строя. Мой провал был в том, что нижний шлейф я не заменил своевременно, что и положило подсветку после первого успеха(замена U3100), в связи с чем, при каждом старте(шлейф втыкал) с новым драйвером - его тут же валило изза просевшей линии. Такое со мной впервые. Может кому пригодится потом
