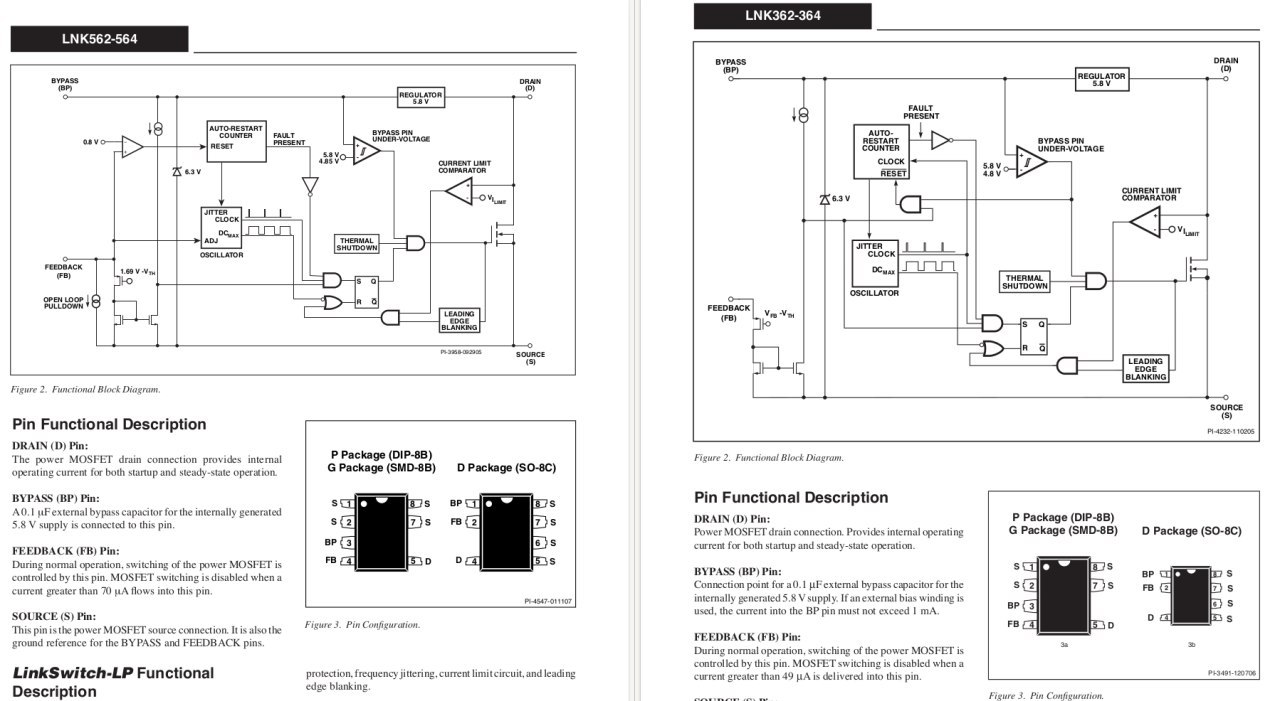

вот я тут снова с платой микроволновки выяснил, что греется микруха LNK564PN по питанию, так же греется немного транс. Естественно, она отключается от перегрева Странно, что во время приготовления не отключается) Есть LNK364PN у нее мощность меньше в 1/3 раз и почему-то рекомендуемые схемы включения в даташите другие (без оптронов) проверю обвяз, может там Rsence или еще чего сдохло разница, вроде есть, но пока не могу понять насколько существенная
Комментарии: 16
Zoog
что значит греется? и как отключается?
Skokov

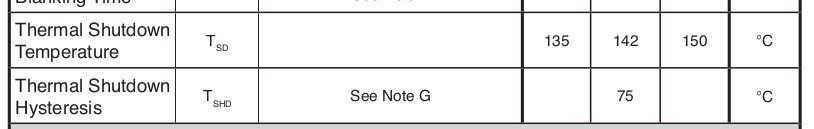

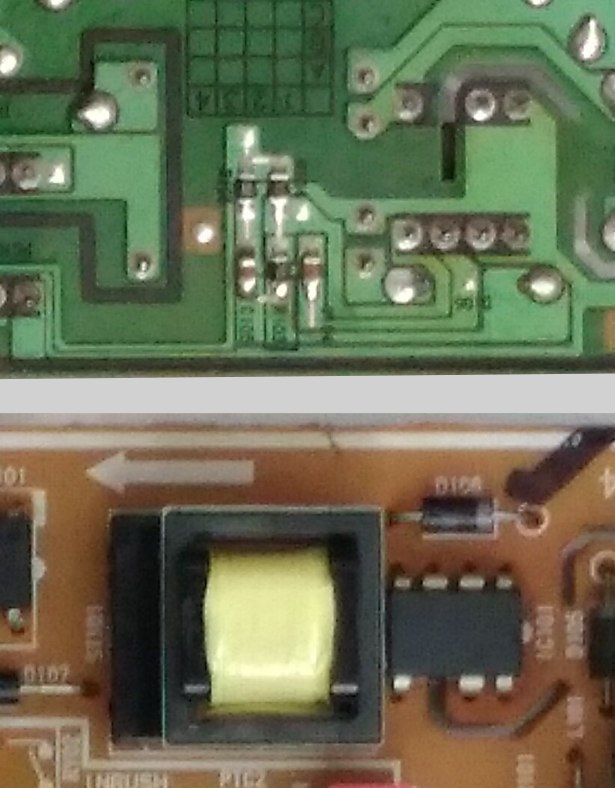

здесь видно потемнение текстолита вокруг DIP-8 микросхемы по даташиту эта микруха дает номинальную выходную мощность 3 Вт, что не мало. Поэтому хотел найти, что же там еще греется, но не нашел Защита по температуре должна срабатывать при 150°С, последующее включение при 75°C Так же греется трансформатор немного, но у него общаа теплоемкость больше, чем у DIP-8 корпуса Честно говоря не совсем ясен был вопрос, поэтому просто повторил, что раннее и писал)
Zoog
3 - маловато, обычно 10-30. нагрев - это нормально, хоть и не хорошо. отключения - вопрос открыт
Skokov
я вас не понимаю, но думаю так: если текстолит потемнел, то температура явно выше 100°C длительно держалась, а это не есть хорошо,
Zoog
я разве говорил, что это хорошо?)
Skokov
тогда я не понимаю смысла вашего поста
Zoog
ок, с другим спутал смысл - нет предпосылок для паники тз переозвучьте
Skokov
это плата микроволновки, там из потребителей: семисегментный индикатор + МК + две релюшки пытаюсь починить Самсунг микроволновку она просто выключается в ждущем режиме через 1 минуту простоя (защита перегрева питания), включается повторно, если передернуть вилку в розетке. Время работы зависит от начальной температуры микросхемы)
Zoog
откуда уверенность, что по перегреву? как проверяли? радиатор/кулер ставили?
Skokov
Включенная в розетку микроволновка сама не включается повторно после самовыключения по защите, т.к. микруха продолжает греться и не может достичь температуры, ниже 75°С, чтобы защита отключилась зачем? если успеть за минуту, пока в защиту не ушла, включить приготовление, то внутреннего вентилятора, который охлаждает рядом стоящий магнетрон, хватает, чтобы эта микруха не нагрелась до 150°C и не отключилась) об этом ранее писал
Zoog
это не факт. радиатор - факт
Skokov
отчего такая мысль в голову вам приходит, чем руководствуетесь?
Zoog
если это для Вас легче - вперёд пока что перегрев - лишь Ваше предположение. Ещё можно потребление проверить
Skokov
специально для вас термопару к ней приделать и снять видео?
Mezzo
Ну этот чип обязан греться А если слишком сильно - то транс говно
