Комментарии: 9
Belka
В кикаде можно фотку вывести на экран и обводить.
Serge
Каг? Кикад тот еще комбайн, в быстром доступе такого не помню
Belka
Блин, компа нет под рукой, но там через верхнюю панель есть добавление изображения. Мне как-то приносили платы на ресерс, которые надо было прям повторить, так я тупо платы фоткала, ставила на задний план и по ним рисовала дорожки и тд.
Sgtraf
И чё принципиалку кикад сам воссоздаёт?
Belka
Вот, кстати, не пыталась создать принципиалку из нарисованный платы. И сама задавала ь вопросом, что если можно при рисовании добавлять элементы - как из в схему система воткнет.
Sgtraf

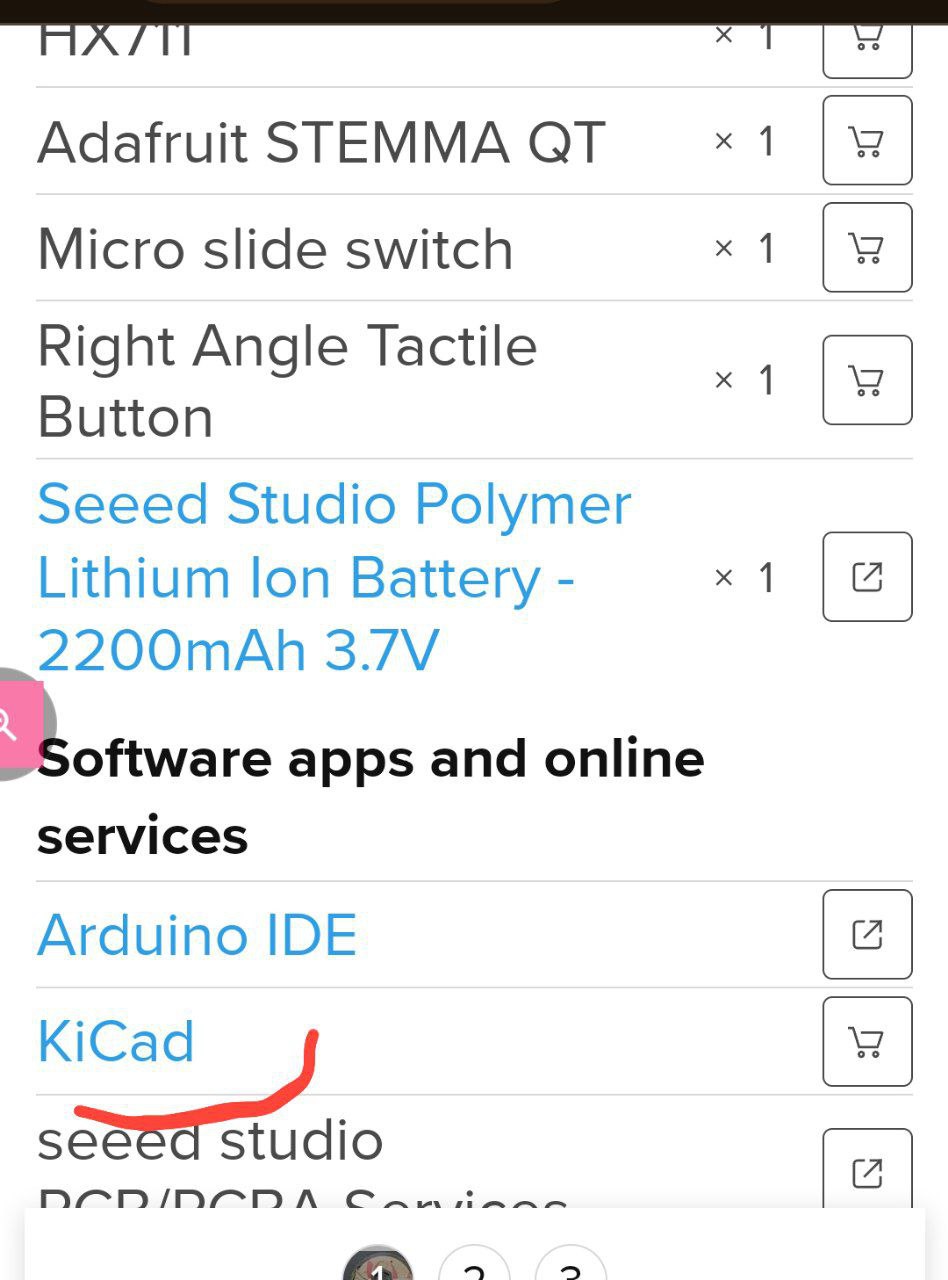

Я заметил китайцы любят кикад Они даже в своем подобии гитхаба для электроники отдельно строку для него выделяют. На изиэлектронике можно было бы такую штуку разработать. Сразу купить все детали для проектов. Хорошая контекстная реклама магазина деталей.
Eugene
А кто не любит ?
Sgtraf
Я им даже не пользовался ни разу, как то прошла это программа мимо меня, когда я увлекался электроникой.
Serge
Как-то можно фарш обратно провернуть через сопоставление нетлистов... https://forum.kicad.info/t/convert-pcb-file-to-schematic/19718/5
