Всем привет подскажите пожалуйста как сделать схемку силовую ампер на 80 чтобы при отключении электричества контакт пропадал ,а при питании постоянном был контакт на испольняющем устройстве контакторе или реле но после возобновлении питания контакт не появлялся ,а активировался вручную или иным способом
Комментарии: 7
R1obn
Стандартная схема пускателя с кнопками Старт и Стоп.
Viktor

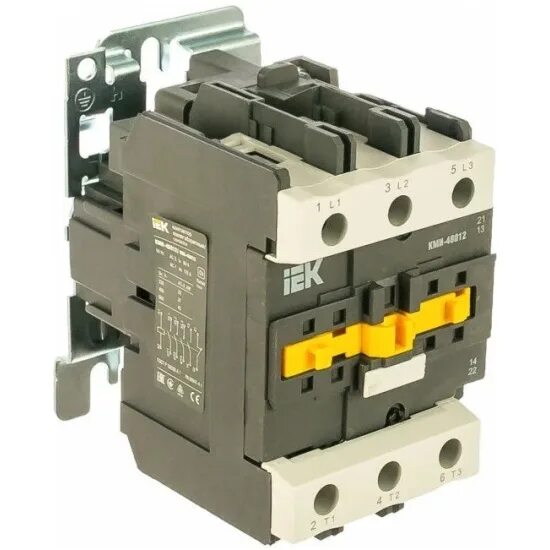

Обычный контактор, с самоподхватом от кнопки старт... Стоп даже и не нужен.
R1obn
Ну на случай когда нужно выключить.
Viktor
Можно выключить просто ввод) Ему ж не мастер выключатель нужен, ему просто страховка от повторного включения без контроля
R1obn
Тогда да, Стоп не нужен.
Viktor

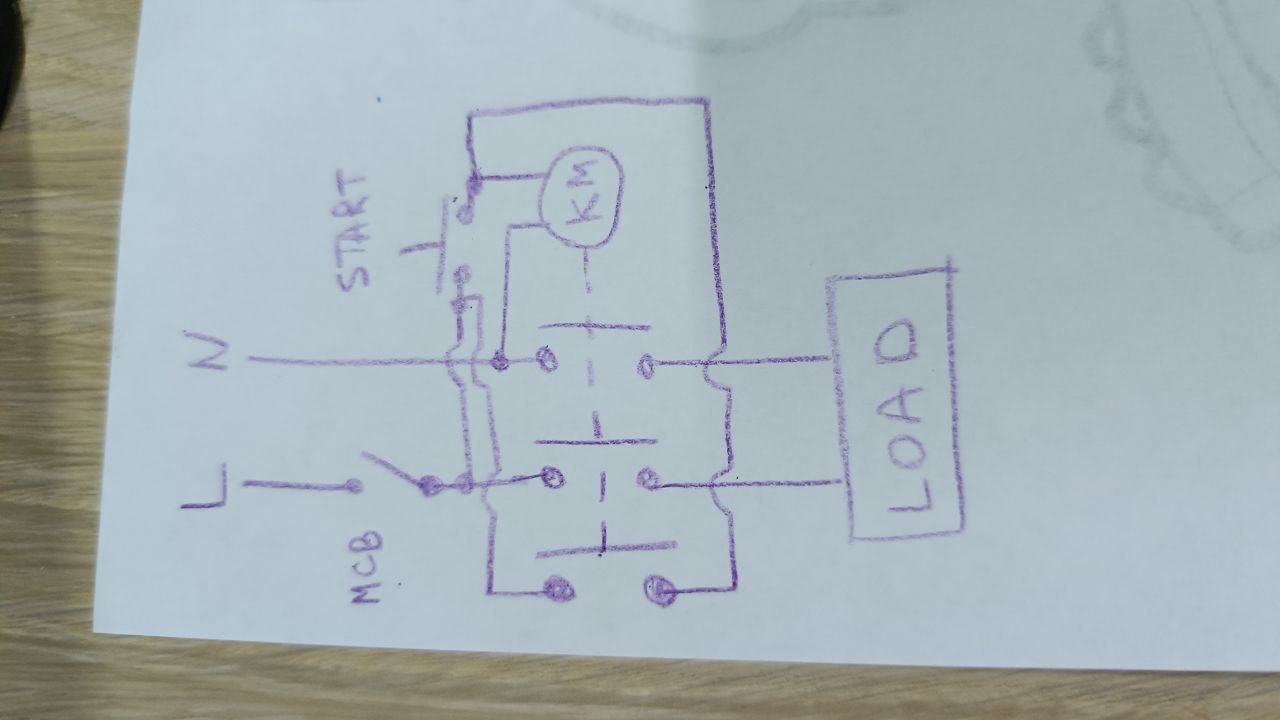

Не самый удачный дизайн рисунка, но работать будет, как надо вам)
Zoltar
Схема норм, ещё вторичную цепь защитить автоматом С6 и в разрыв мастер выключатель.
