Господа i need help. Имеется нубук Самсунг NP550P5C (McLaren rev1.1) пришел мальчик почистить ноутбук. Собрал, и теперь ноут у нас в сервисе. Невключачка. Стоит ли говорить о профилактике или нет решать вам, но она ужасна. В общем, на форумах наткнулся что есть такая проблема с ними. На кнопку есть реакт, кратковременный скачок до 1.4 А, и сброс до 100мА. Греется чуть шимка 51125. Теплаком глянул что потребляет в момент старта оказалось p-channel Mosfet 7403. Обвязка его и целый. На шимке пытается дергаться силовая дежурка entp1/2, но не более. Куда копать? Силовую дежурку вырабатывает мультик на 101 ноге по схеме, на ноге высокий уровень есть при нажатии и держится. UPD акб заряжает
Комментарии: 11
Olegychtrg
Начните сначала, acdetect, enable, pwrbtn и так далее, хотя если зарядка есть нормальная, acdetect думаю есть, смотрите на заниженные сопротивления по питаниям, силовым и лдо
Anonim
Заниженных сопротивлений нет вообще. При нажатии на кнопку пытаются дергаться силовые P5.0AUX и сброс, на 3.3 что-то около 350мА.
Olegychtrg
Механических нет повреждений? По классике скорее всего акб он не отключал
Anonim
VREG 3.3 и 5 есть, с мульта SUSPWR 3.3 вырабатывается на ноге опять же Честно не знаю, принесли уже невключачку Но механики вроде как нет, керамика тоже не сколота, может что-то утекает, но опять же все проверить это 3 года без сна. Еще косяк платы нет шелкографии от слова совсем, что усложняет поиск элементов
Olegychtrg
Там для замены термухи или хз че он там делал, плату нужно извлекать из корпуса?
Anonim
Да, нужно. Скажу так пасты там не было, видать когда не включился еще раз в панике разобрал ничего не отключил и начал ковырять. Ну и радиатор забит ковром от пыли))
Olegychtrg
Значит смотрите в сторону разъёма дисплея, возможно там коммутатор стоит, эту плату не смотрел сейчас, но все по аналогии с другими аппаратамих
Anonim
Думаете там собака зарыта? И как тот участок связан теоретически с отсутствием дежурок?
Olegychtrg
Мульт в хаб передаёт на включение сигнал? Повергуды смотрите, от кого нет ответа, туда и смотреть Я смотрю в общих чертах, где в первую очередь он мог накосячить
Anonim
Ну в принципе вероятно, гляну туда
Olegychtrg

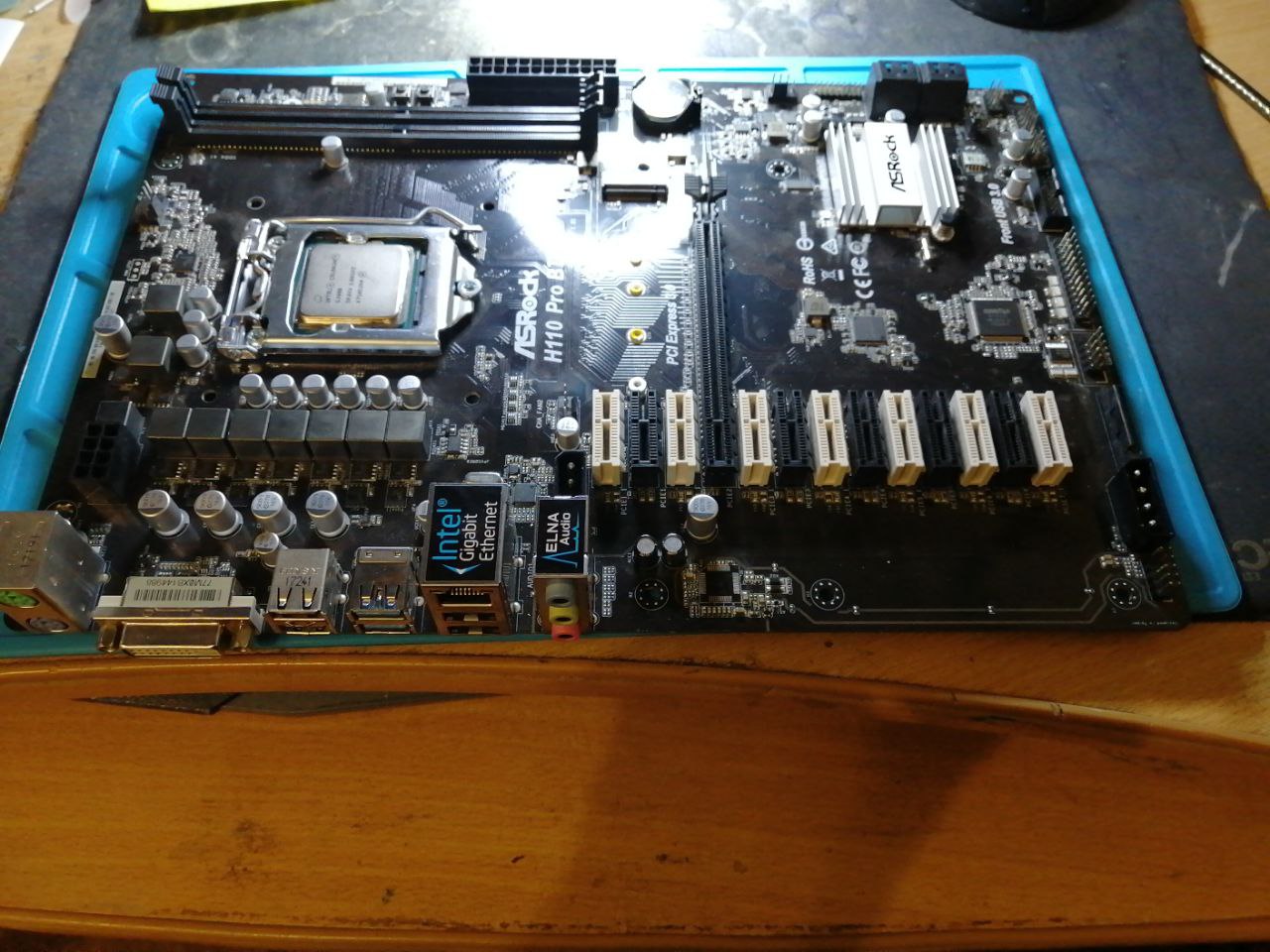

А дежурка как я понял поднимается и падает Для меня тоже загадка, как при сборке фермы чел сумел спалить аудиокодек и пси контроллер)))
