Здравствуйте. Уважаемые,подскажите пожалуйста. Имеется система как на картинке. Необходимо все сигналы с S-300 передать не верхний уровень для удалённого управления и мониторинга. В железо добавлены обе CP для S-400 и S-300. На сайте Сименса читал руководства про похожие схемы и блоки send/recv для приёма и передачи но не могу это всё связать в рабочую схему . Вопрос и в настройке адресного пространства для CP 443-5 ext ,фото прилагаю,что там конкретно нужно выбирать. Может есть у кого рабочее пошаговое руководство для чайников как правильно организовать связь и передачу сигналов. Буду признателен за помощь и рекомендации.
Комментарии: 12
Sergy
Это уже не для чайников. Для чайников -это когда на Ютубе или дзене выкладывают ,что такое таймер,фронт. представление чисел. Короче, что помню в send и Recv sfc блоках на входных ножках(входах функц.блока) указывают id т.е адрес сетевых cp (взять из хардвара),потом тип данных ( это из какой области брать маркеров , дата блока И т.д ) сколько байт. Ещё есть ножка типо запустить, посылку данных типо en обычно - это берут циклический бит или загоняют данные sfc recv and send в ob35 . Выходные ножки блока или выходные данные этих функци указывают, где будет храниться ошибка(маркерном слове или в слове блока данных) и соответственно сам бит ошибки. В общем было бы железо данное под рукой,снял видео показал бы там все просто. Найдите видео Игоря Алтермана на Ютубе)). У него все детально вроде рассказано.
Denis
Здравствуйте. CP + send/recv это для чайников не пойдет)) Для чайников - пут-гет, или каплеры.
Sergey
определитесь с протоколом передачи сначала.потом подберите орс сервер.и заведите в программе db, в которых будут данные для передачи
Sergy
А за чем opc сервер,если коллеге надо передавать на верхний уровень через psc7. У которого свой s7 connection,tcp/ip connection,udp и прч. Которое тоже через хард и nod acsees настраивается.
Denis

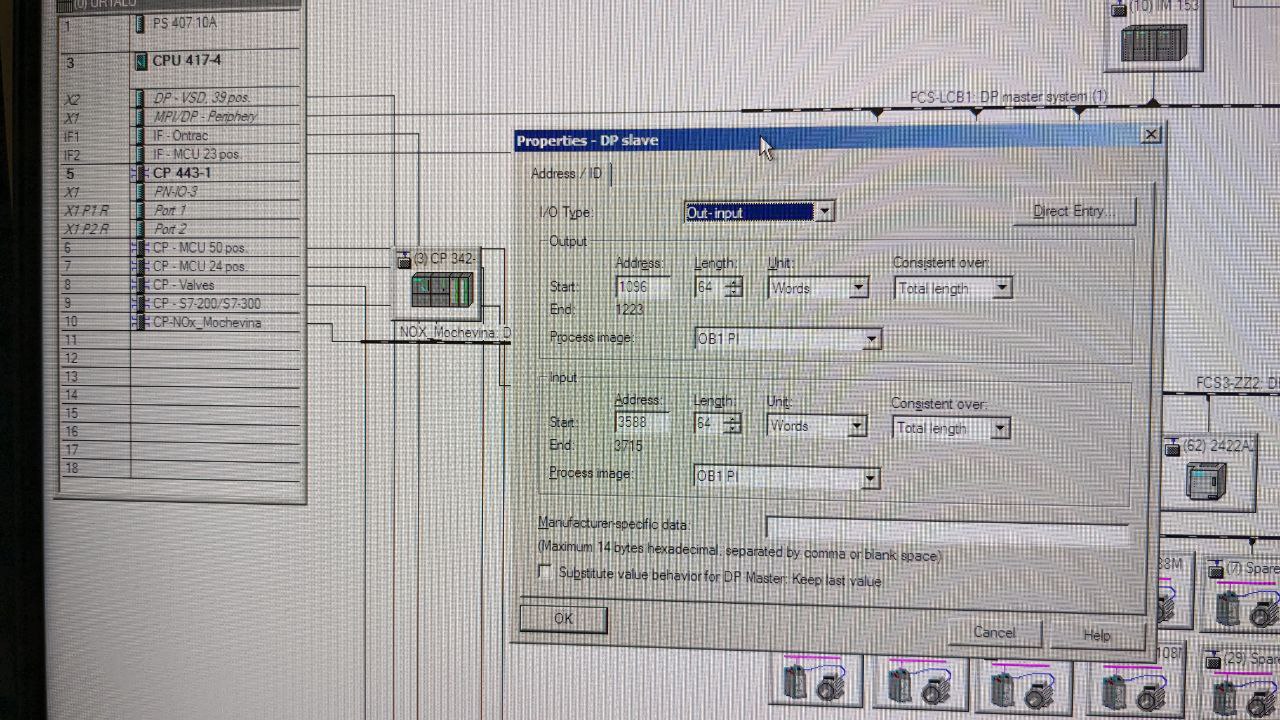

Из фото видно, что CP-342-(скорее всего 5) отдает данные в S7-400, верно?
Sergey
ну значит орс не нужен.встроенными средствами можно обойтись
Denis
Извиняюсь, проглядел про верхний уровень. Какая система наверху стоит? И какая сеть между 300 и верхним уровнем?
Denis

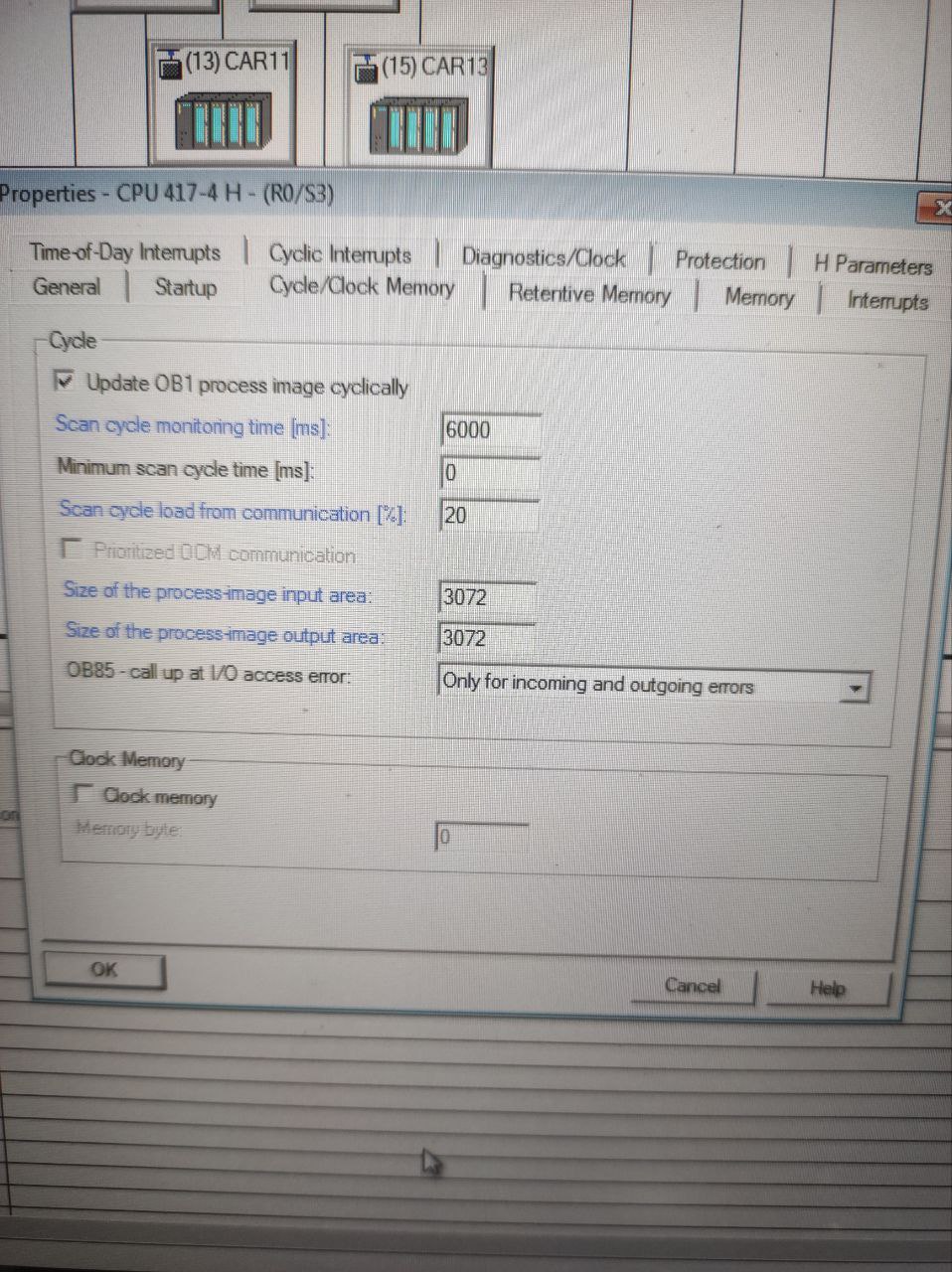

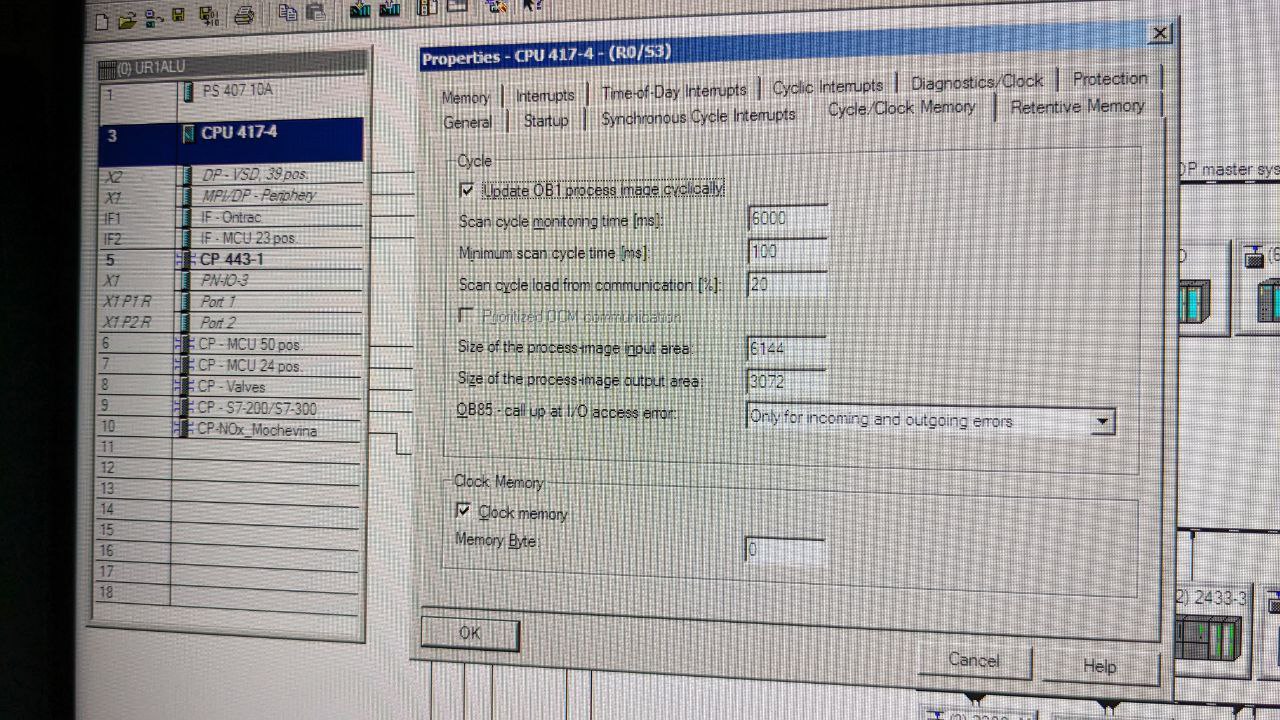

Проверьте совместимость И размер области PI в настройках ПЛК
Vanshot

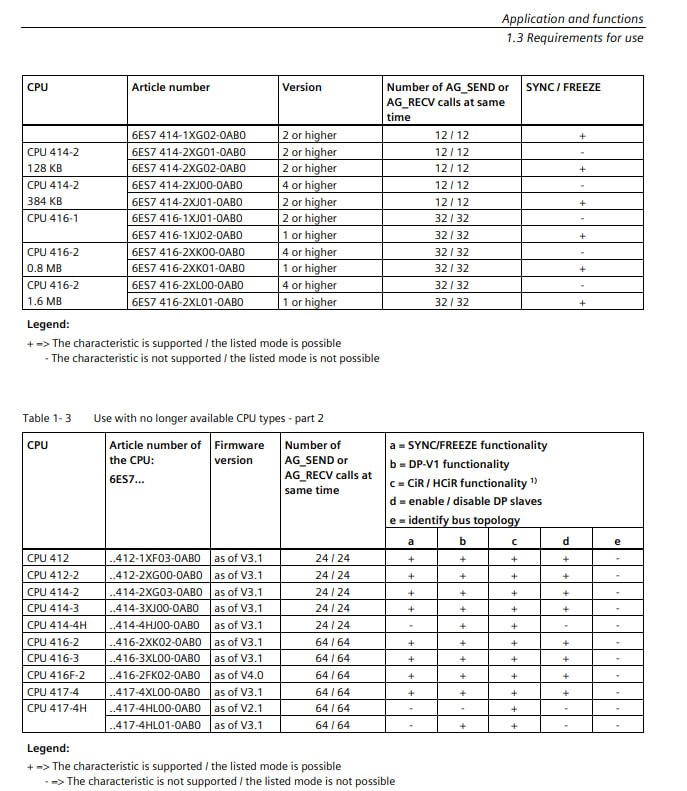

Здравствуйте. На верху стоит S-417-4+cp 443-5 ext ,соединение по профибас на cp 342-5. Да,всё правильно. Я находил это документ но мне не понятно что конкретно указывает 64/64 для моего 417-4. Вот как у меня. Может это для кого несложные вопросы но скила не хватает. Конкретно на АСУТП не учился,можно сказать самоучка на работе,пытаюсь разобраться но по честности сложная сфера.
Denis
Вероятно это количество вызовов драйвера связи AG_Send/AG_Receive одномоментно, то есть в одном цикле. Но это догадка, тук кто поопытнее сименсовод может подскажет. Тут вроде коллизий нет Области перекрываются
Sergy
Правильно думаете.
Sergy
Вот теперь становится яснее картина какой у вас cpu)). У Вас будет идти передача данных через profibus,а я думал через profinet. Но суть не меняется размерность данных только, общее правило остаётся для запуска и управления стандартными блоками recv ,send . Как я Выше описал. Да в хардваре все правильно. Поэтому как Вам сказал коллега смотрите дальше psc. Вот с ним не работал . Тут не подскажу,может ещё кто из коллег
