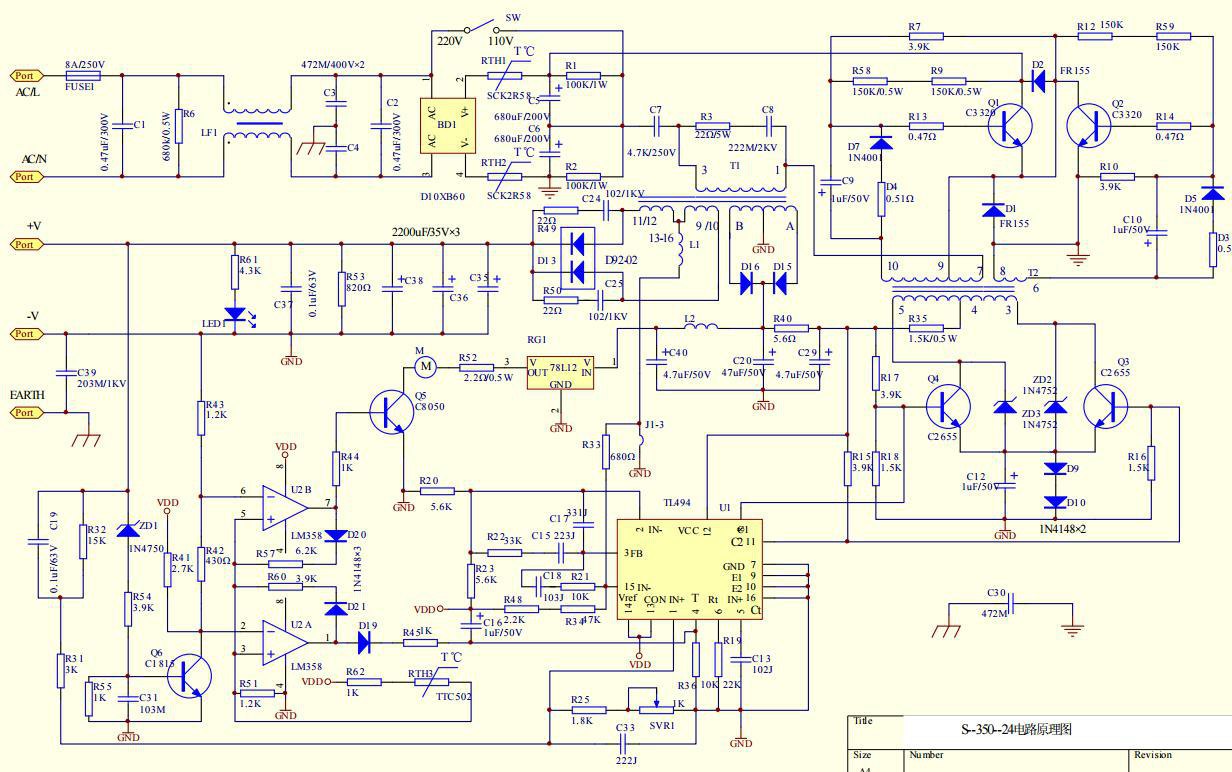

Есть вопрос к тем, кто шарит в импульсниках. Попал в руки блок питания ArLight HTS-250M-24, построен на TL494, силовом трансе и развязочном по базам ключей. Были опухшие сетевые банки, остальное звонилось как исправное. Банки заменил новыми, блок не стартует. Контроллер при подаче питания на 12 ногу генерит все три осцилограммы успешно. При подключении внешних 12 вольт на микру блок успешно работает и продолжает работать дальше при отключении. Мне непонятен вопрос, откуда берётся питание для первоначального старта. Ибо блок исправен, нагрузку держит, но самостоятельно не стартует.
Комментарии: 6
Ivan
Удалось починить? C7, T1, D2, D15, 16, но вероятнее всего C20, 29. R40 если вентилятор не крутится при подаче питания на 12 ногу.
Denis
Пока нет. Перепроверил детали в базах силовых ключей, всё норм.
Ivan
Удивительно, что вообще проснулся... Питание на U1 подаётся с T1.
Denis
Цепи питания от основного транса исправны. При подаче кратковременно внешнего питания на микру блок стартует и успешно работает
Ivan
Проблема в первичке, с7 потеря ёмкости, т1 обрыв, d2 деградация, обрыв. При отсутствии автогенерации, с9, 10 потеря ёмкости.
Denis
С7 и С8 заменил, не повлияло никак.
