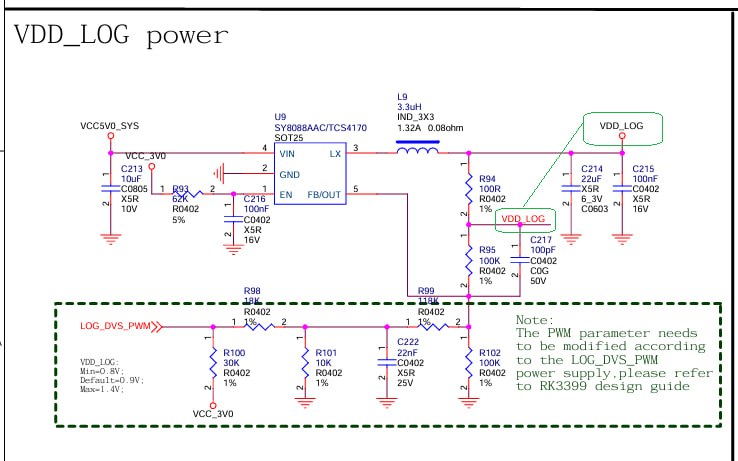

Всем привет! В планах у меня сделать одноплатный ПК на RK3399, и сейчас изучаю схемы и Design Guide. При изучении схем подобных плат (Rock64 и Orange Pi 4) увидел в схеме странный кусок: судя по названию цепей цепи VDD_LOG должны быть соединены между собой, но в таком случае непонятна роль R94. Кто-нибудь может прояснить, что тут имелось ввиду? Суть работы этого узла понимаю, что ШИМ сигнал (LOG_DVS_PWM) "подкручивает" импульсный преобразователь, и по логике резистор R94 "закорочен" не должен P.S. Пример схемы из Rock64, в Orange Pi 4 LTS всё аналогично
Комментарии: 13
Anonim
Фидбэк, я так понимаю.
Sergey
Да это я тоже понимаю) а вот соединены ли цепи, что я зелёным выделил, или нет, вот в чем вопрос)
Anonim
Нет, не соединены. Так не могёт быть.
Sergey
Просто я склоняюсь, что они всё таки должны соединены, только есть особые требования к топологии. К тому же его сопротивление относительно мало по сравнению с резисторами обратной связи. А на схеме так, чтобы конфликта с PCB редактором не было. Буду внимательнее читать Design guide
Sergey

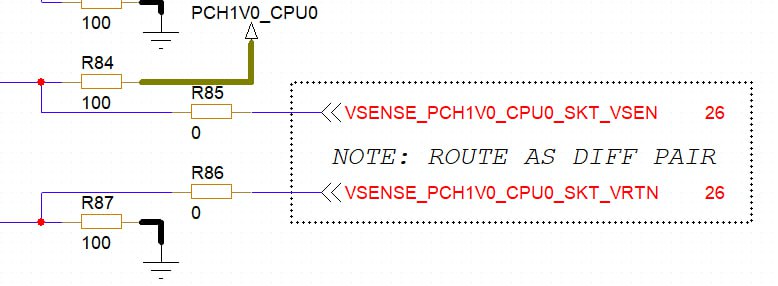

скорее всего удаленный сенс в сокет проца(VDD LOG line). когда проц в сокет не вставлен - работает R94 и FB не в обрыве
Sergey
Не уверен насчёт этого, т.к. проц в обычном BGA корпусе, для пайки на плату. Если я верно понимаю насчёт сокета
Sergey
типа такого назначения если реф топологии нет чекнуть, а сенса удаленного не будет - мне кажется, этот резистор 100 Ом нафиг не нужен. Теоретически может потребоваться включение всех VRM и на плате с нераспаянным процом, для отладки. Не понятен так в вакууме их план
Sergey
Спасибо за информацию. Как разберусь, напишу зачем такая херня)
Sergey

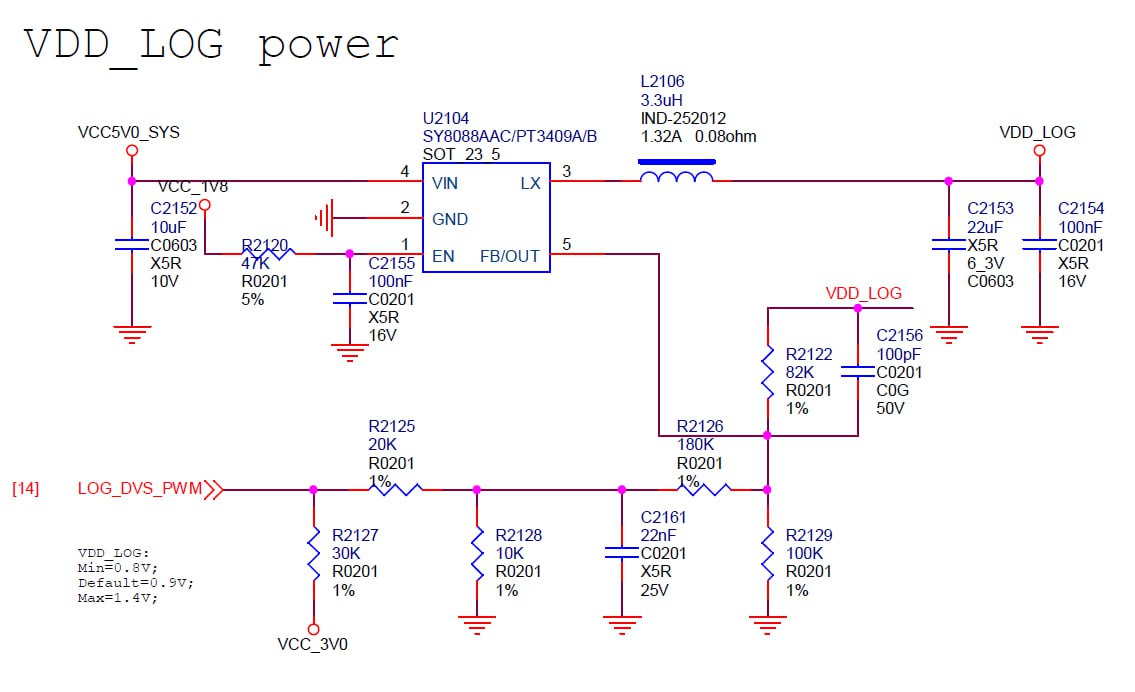

Вообщем, похоже это бесполезный резистор) В схеме на Rock Pi 4 сделано вот так)
Anonim
А что за сигнал лог двс пвм?
Sergey
Это импровизированный ЦАП из RC цепи и ШИМ. Dynamic Voltage чего-то там называется. По умолчанию импульсный преобразователь выдает 0.9 В для питания некоторой логики процессора (это для процессора RK3399), но в процессе работы, как понимаю в зависимости от тактовых частот процессора, он может изменять это напряжение от 0.8В до 1.4 В с помощью этого сигнала.
Anonim
Ну и этот сигнал заходит на фидбэк. То есть регулирует.
Sergey
Да, именно так
