Сегодня мастер у меня sr30w катал, шары задувал на температуре 310 (quick 857dw откалибрована). Пузыри появились. Возник спор. Это из-за присутствия влаги в чипе или из-за температуры? Я сам обычно дую 260
Сегодня мастер у меня sr30w катал, шары задувал на температуре 310 (quick 857dw откалибрована). Пузыри появились. Возник спор. Это из-за присутствия влаги в чипе или из-за температуры? Я сам обычно дую 260
Комментарии: 41
Vavan
Всегда на 310 катал и все было ок. Перед установкой ставлю чип на ночь на 100 градусов на сушку. По технологии не помню сколько часов. Но правильно сушить всегда.
Ivan
Так возьмите мертвый чип, просушить, и повторите опыт с точно сухим чипом. Экспериментальным путем.
Solaris
На этом фене дую 200-210 оперативу, 220-230 средненькие чипы и 230-245 большие. На 260 он уже безсвинец паять может на маленьких платах.
Vavan
К чему эти эксперименты, если есть технология которую нужно соблюдать. Раз повезло. Раз нет. Лотерея. Что-то очень подозрительно низкие температуры.
Ivan
О какой технологии речь?
Vavan
О технологии установки bga чипов В частности больших.
Ivan
Технология пайки bga чипа вручную воздушным феном на 310 градусов? Где подробнее почитать?
Solaris
Однако, даже сырые чипы дуться не должны при температуре плавления свинцового припоя. Плюс там что-то они сами накалибровали, у меня заводские калибровки.
Vavan

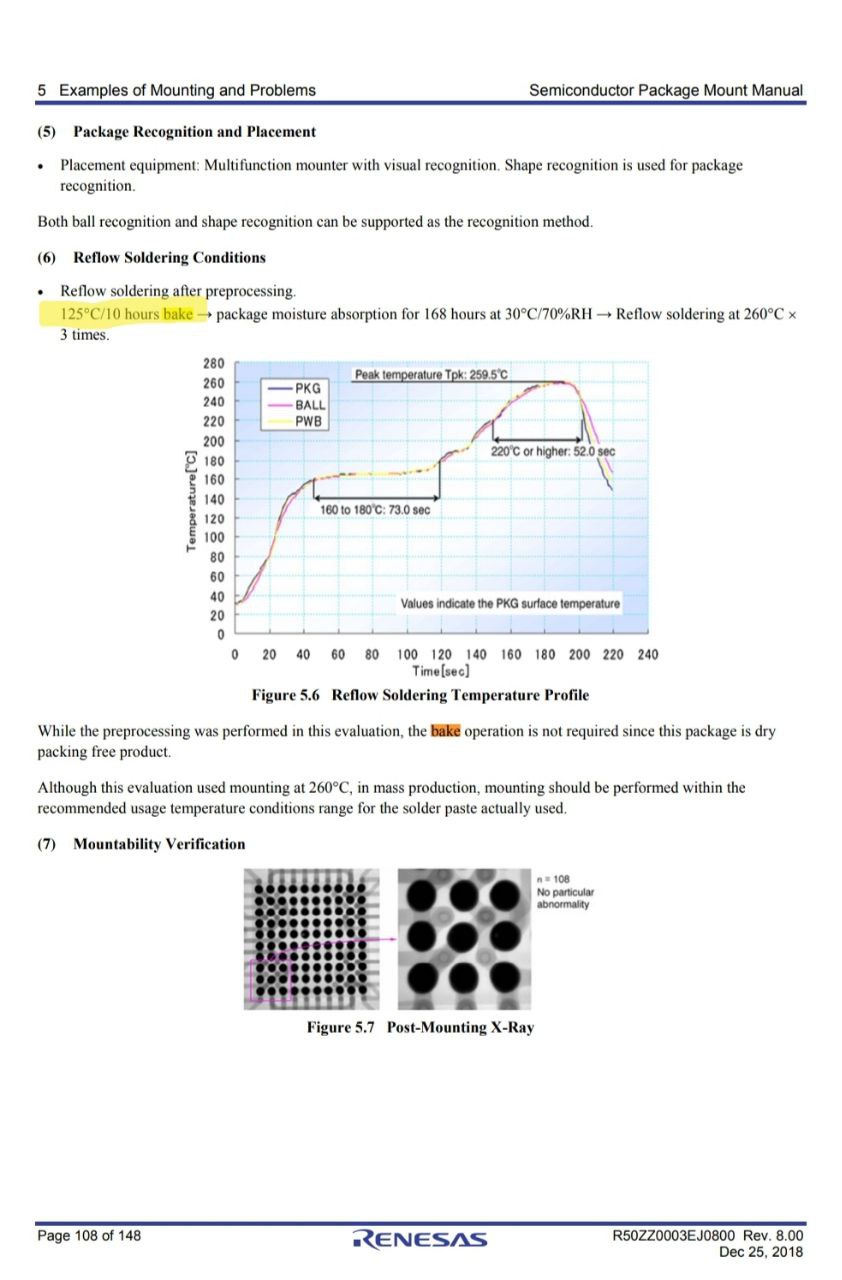

Технология подготовки чипа к установке. Перед пайкой чем уголно https://www.renesas.com/document/semiconductor-package-mount-manual?language=en Например Должны. Я бы сказал обязаны Калибровать нужно нормальной термопарой. Бывали весёлые случаи врущей термопары.
Vlad
если не просушить вздуваются.т только в путь.
Andrzej
Мастера просушить, чипу пиздюлей... Или наоборот, я хз Поддерживаю предыдущего оратора
Andrej
Сколько по времени просушиваешь минимально?
Vasiliy
Рекомендуют 24часа
Andrzej
Ориентировочно 140 было на подогреве, на чипе до 120 На ночь обычно ставили Потому что как обычно посадить надо было на прошлой неделе
Andrej
Ок. Понял.
Vavan
125 градусов Цельсия 10 часов Никаких 24часа нет
Ivan
А то я собрался уже английский учить
Vavan
Бывает полезно ;) Я купил ptc нагреватель запихиваю в коробочку из нержавейки от шприцов. Советская ещё. И все, много не жрет, достаточно безопасно.
Andrzej
Ну воть)
Vasiliy

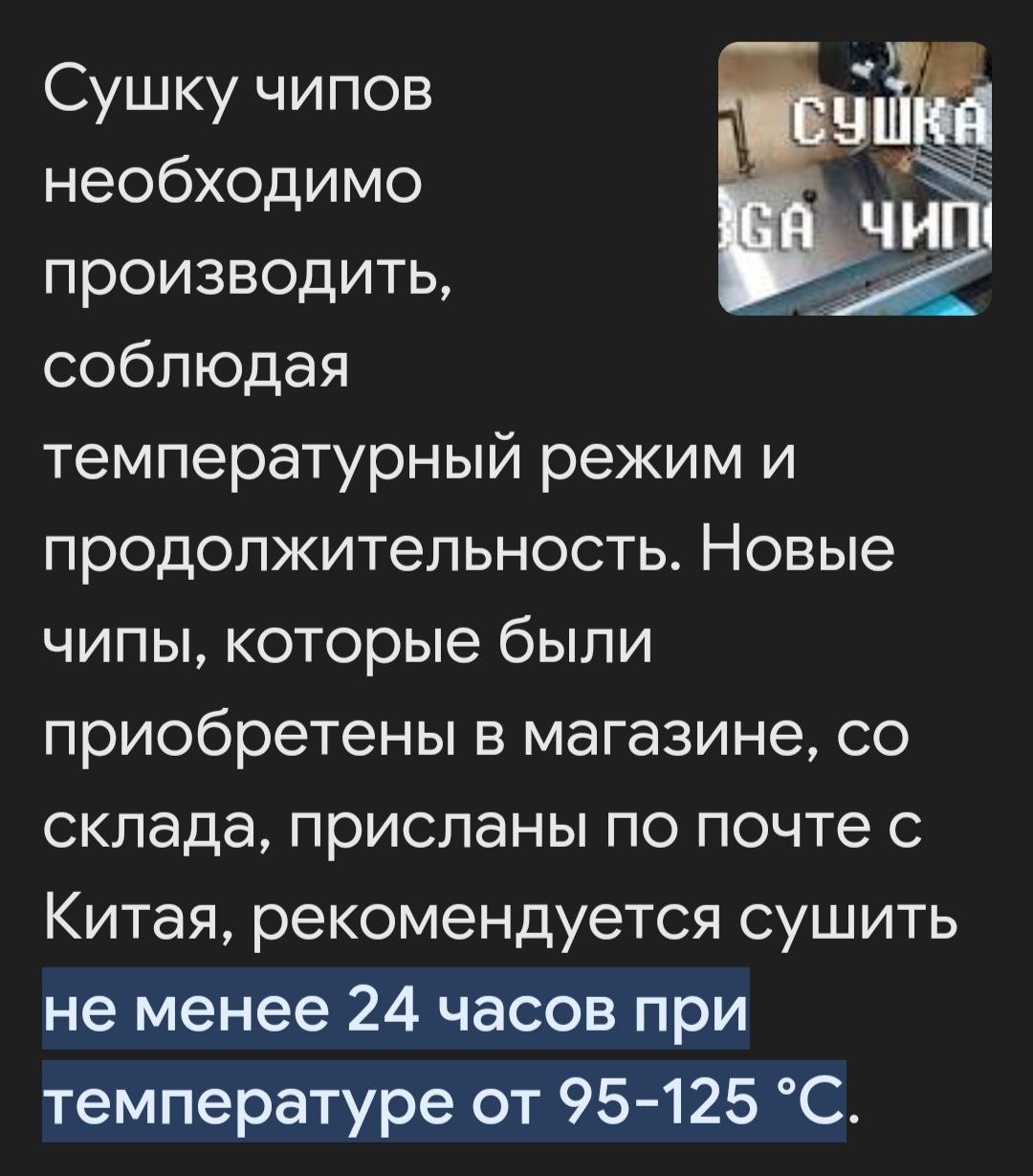

Сушка BGA чипов хабов перед пайкой - Ремонт материнских плат пайка BGA SMD в СПб https://www.appspb.com/motherboards/repair-of-motherboards/drying-bga-chips/#:~:text=%D0%A1%D1%83%D1%88%D0%BA%D1%83%20%D1%87%D0%B8%D0%BF%D0%BE%D0%B2%20%D0%BD%D0%B5%D0%BE%D0%B1%D1%85%D0%BE%D0%B4%D0%B8%D0%BC%D0%BE%20%D0%BF%D1%80%D0%BE%D0%B8%D0%B7%D0%B2%D0%BE%D0%B4%D0%B8%D1%82%D1%8C%2C%20%D1%81%D0%BE%D0%B1%D0%BB%D1%8E%D0%B4%D0%B0%D1%8F,%D0%BE%D1%82%2095%2D125%20%C2%B0C .
Vavan
Это не документ Просто я опираясь на официальные данные производителей чипов и оборудования. А тут какой-то Вася пупкин, которому из Питера виднее. Разницу улавливаете?
Vasiliy
Можешь задокументировать
Vavan
Пусть то чел из Питера и документирует Через пару дней. Говно ваша сушка! Не помогает. Я тут читал что 30 минут надо сушить. Не помогает. Ну впринципе проверить легко. Кидаем старый чип на пару дней в воду. Сушим 30 минут, греем феном, наблюдаем взрыв
Alexsandr

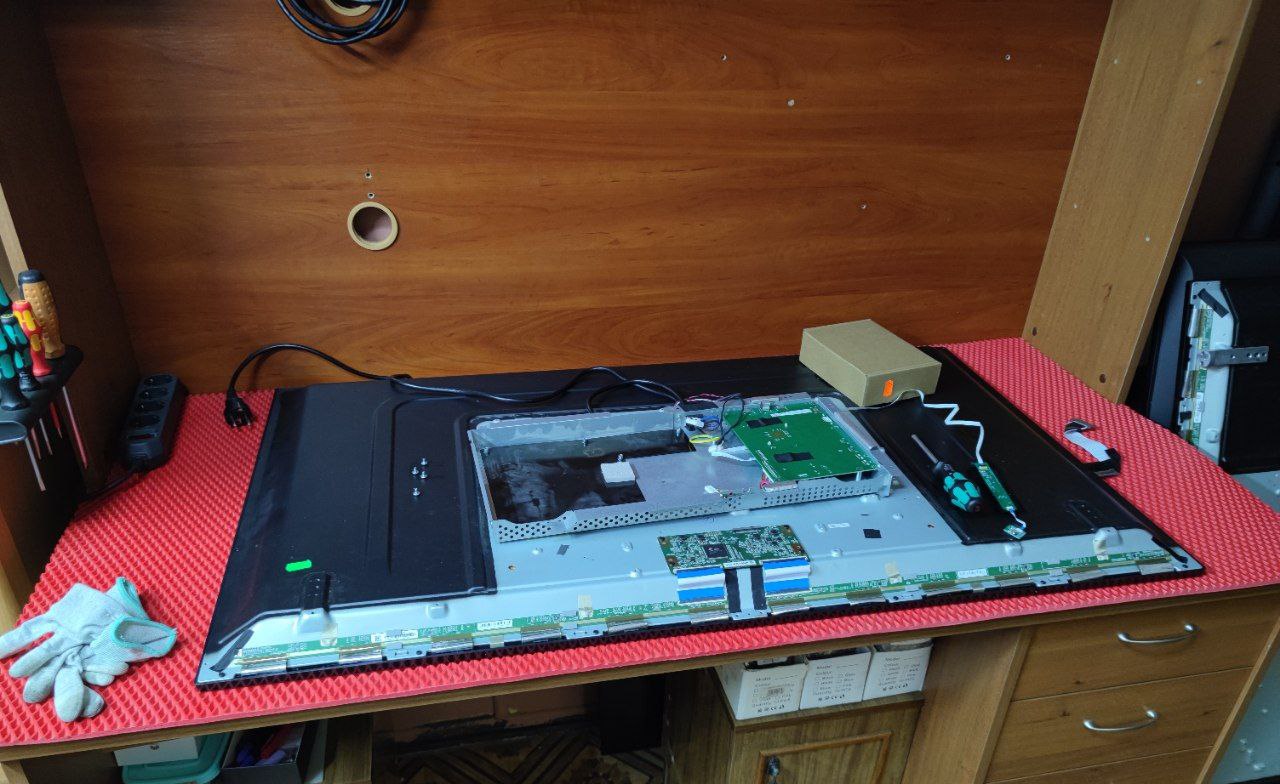

Коврище 1500 на 700 размер(50диогональ лежит для сравнения)
Vasiliy
В фикспрайсе таких больший не видел
Alexsandr
На заказ.1300 вышел
Vavan
У питерского чела нету ссылки? Баксов?
Alexsandr
Рублей)))
Vavan
Российских?
Alexsandr
Да))) Точно тут же братья сидят
Vavan
А разьве канал не белорусский?
Sam
Так температура кипения 100
Sam
Хз как ты там его накалибровал, но просто нихера не дует, чтоб на таких температурах с ним работать. Тем более говорил про большие чипы
Armen
Это из за того что чип не высушили, у меня так был один раз брал новый знал что надо сушить, просто поторопился и забыл, начал ставить и все вздулось. Теперь только сушкой, 100 градусов, на термостоле минут на 20-30, и все отлично садиться и нечего не вздуваеться
