У меня sx1278. Там XTA и XTB, соответственно кварц обоими ногами к чипу подключается.
То есть я просто подключаю кварц к одному чипу, а на второй параллелю XTA?
Нада даташит глянуть. Там обычно прям расписано кто из них тх а кто рх, как передать такты наружу и как затактоваться от внешнего генератора соответственно. А внутри чипа очень грубо просто инвертирующий усилитель стоит

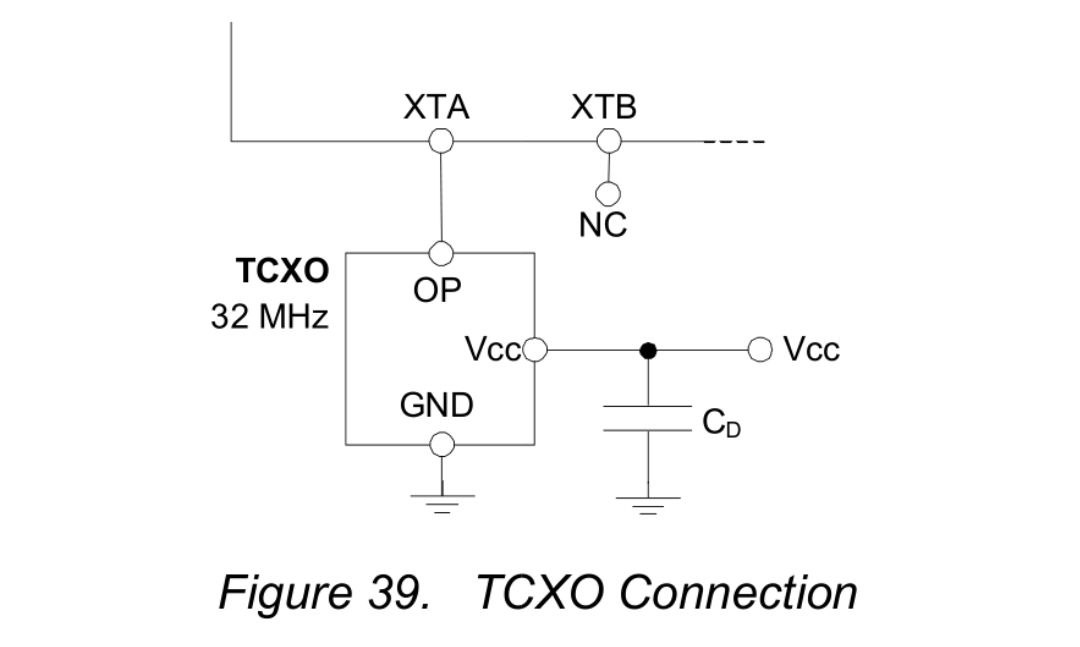

Только косвенно могу судить вот по этой картинке Правильно я понимаю, что с TCXO вообще никаких заморочек не будет, если его подключить на два чипа в параллель на XTA? Ещё один мутный вопрос. Есть два дискретных сигнала. Один из них прилетает с задержкой. По моим прикидкам там может быть десятки пикосекунд. Микроконтроллер такое, вроде, не сможет. Что погуглить, чтоб найти микрушку умеющую определить, а в идеале и замерить разность фаз?
FPGA не предлагать :)
Комментарии: 5
Sanchez
Можно. У чипов обычно одна нога хтал это вход а вторая выход
Konstantin
У меня sx1278. Там XTA и XTB, соответственно кварц обоими ногами к чипу подключается. То есть я просто подключаю кварц к одному чипу, а на второй параллелю XTA?
Sanchez
Нада даташит глянуть. Там обычно прям расписано кто из них тх а кто рх, как передать такты наружу и как затактоваться от внешнего генератора соответственно. А внутри чипа очень грубо просто инвертирующий усилитель стоит
Konstantin
Только косвенно могу судить вот по этой картинке Правильно я понимаю, что с TCXO вообще никаких заморочек не будет, если его подключить на два чипа в параллель на XTA? Ещё один мутный вопрос. Есть два дискретных сигнала. Один из них прилетает с задержкой. По моим прикидкам там может быть десятки пикосекунд. Микроконтроллер такое, вроде, не сможет. Что погуглить, чтоб найти микрушку умеющую определить, а в идеале и замерить разность фаз? FPGA не предлагать :)
Sanchez
TDC преобразователь. У техаса есть или австрийцев
