о, посмотрите пожалуйста. У нас конечно частотники ESQ, тормозные сопротивления есть. И они ещё и греются. Но на второй частотник у нас приходит задание именно по моменту. И они до 30Гц задания более менее синхронизированы, а вот выше, уже рассинхрон
Комментарии: 42
Denis
У Вас не настроены корректно параметры реакции чрп на задание/ограничение момента скорее всего. Возможно ПИД регулятор внутри ваших ESQ нуждается в переналадке. Греющиеся резисторы говорят о генераторном режиме привода на котором они установлены. Снимайте диаграммы, анализируете ток, скольжение, DC звено
Proton
Не определяется панелька через usb-mpi кабель. Просейв дает какуюто ошибку с номером. Нлмер не гуглится. И ошибка одинакова при подключенном и отключённом кабеле
Denis
Нет связи Вы выбрали настройки в PG/PC interface как в гайде?
Proton
нет связи. Питание на адаптер приходит с панели да я уже все перебрал что можно было )
Denis
Ну тогда - лужу, паяю, видики починяю))) Надо железо ковырять
Proton
еще знать бы что ковырять ))
Denis
Начать с самого очевидного - MPI порт пропаять, мож кольцевая трещина от излома Ну а нет, тогда мастера интернетные помогут. Я как то ремонтировал одну панель, обращался к интернету за помощью, так там умельцев хоть жопой жуй... Правда не обращался, про квалификацию не знаю))
Proton
пока интернетный форум сименса на вопрос человека о невозможности приконнектиться к зависшей на бутлоадере панели, советует обновить ось ))))
Denis
Это, кстати, очень может быть. Помню эти усб адаптеры очень упирались работать на чем то кроме WinXP. Давно не пользовался адаптером, не могу сказать как они сейчас с осью дружат Попробуйте с виртуалки если есть возможность
Proton
ну тут в основном напирают что необходим RS232/PPI multi master cable. Нет ни кабеля ни физичексого ком порта к сожалению
Denis
Мне кажется это все домыслы. Усб-232 любой должен подойти. Скорость 9600 и норм. А уж оригинальный Сименс сто процентов будет работать
Proton
USB - profibus\MPI адаптер сименса не помогает. сейчас попробую на рабочей панели, может уже адаптер ушатали местные ушлёпки )
Denis
Тут ещё мысль возникла. Я распиновку не помню, но все таки mpi это профибас облегченный, то есть уровень+/уровень -, а ppi - это уровень + / уровень 0. Может распиновка немного другая у вашего кабеля, если он для MPI?
Proton
С рабочей панелью тоже не соединяется. Значит что-то не так. В Пг интерфейсе выставляю PC Adapter->Auto В просейве Serial via USB Все по ммануалу, но ен работает
Denis
Надо в интернете пинаут кабелей подглядеть Попробуйте рабочую панель через mpi подключить
Proton
как? В пг интерфесе установить мпи? Пробовал, та же ошибка, что ис нерабочей панелью
Denis
Тогда или на XP пробовать или не доверять исправности адаптера. Больше, увы, нечего подсказать, нет в памяти. Все остальное - танцы с бубном имхо...
Proton
тут еще фигня какаято. В Пг интерфейсе напротив PC Adapter profibus стоит Active. Как профибас он работает, подключается к ПЛК и гаснет лампочка MPI Как этот долбаный адаптер заставить работать в MPI PPI ?
Denis
Выбором протокола в пг/пц интерфейс
Proton
хрен его знает что ему надо. С ПЛК соединяется, с панелью не соединяется ни в каком режиме, ни профибас ни мпи ни ппи с рабочей панелью
Denis
Ppi это протокол, и он управляется софтом. Железный уровень не при чем тут и лампочка может гаснуть по разным причинам. Сложно на кофейной гуще гадать В рабочей панели попробуйте настроить протокол во вкладке трансфер сеттингс такой же как и на ПГ Ну и mpi это обязательно - правильная скорость обмена и адрес слейва
Proton
так это уже чит )) мне ведь нужно соединиться с мертвой панелью в итоге. А там ничего кроме белого экрана нет
Proton
да я в курсе что редко ))) но от этого не легче ))) а вот тоже не соединяется )))
Denis
Все верно, пипиИ это рс 233, поинт ту поинт + протокол. Усб-эмпиай адаптеры Сименс это делают, сто процентов. Проблема с ними была насчёт драйверов на семёрку, сейчас точно вспомнил Разные скорости обмена и адреса. скорость для начала 9600, адреса 1, 2 и 3 попробуйте
Proton
я установил одинаково с панелью . Не видит, требует проверить кабель ))) попробую завтра на ХРюшке с виртуалки
Denis
Ну и результат - в студию...
Proton
бля это только сименс так умеет - из вопроса нажать одну кнопку сделать событие на несколько денй мозгоепли
Denis
Вот тут не соглашусь. Кроме Митсубиси, все остальные бренды один в один хуевые решения друг у друга копируют. Только у мицухи свои глюки, не похожие на мировых брендов Зато у Мицубиси глюки забористые!
Proton
я раньше в основном с омроном работал -твм былов се просто. Или работает или в мусорку )))
Aero
У меня только на китайском ppi законектился, винхп. Хотя Петренко на ac4 подключал, хз у меня не прокатило
Vladimir

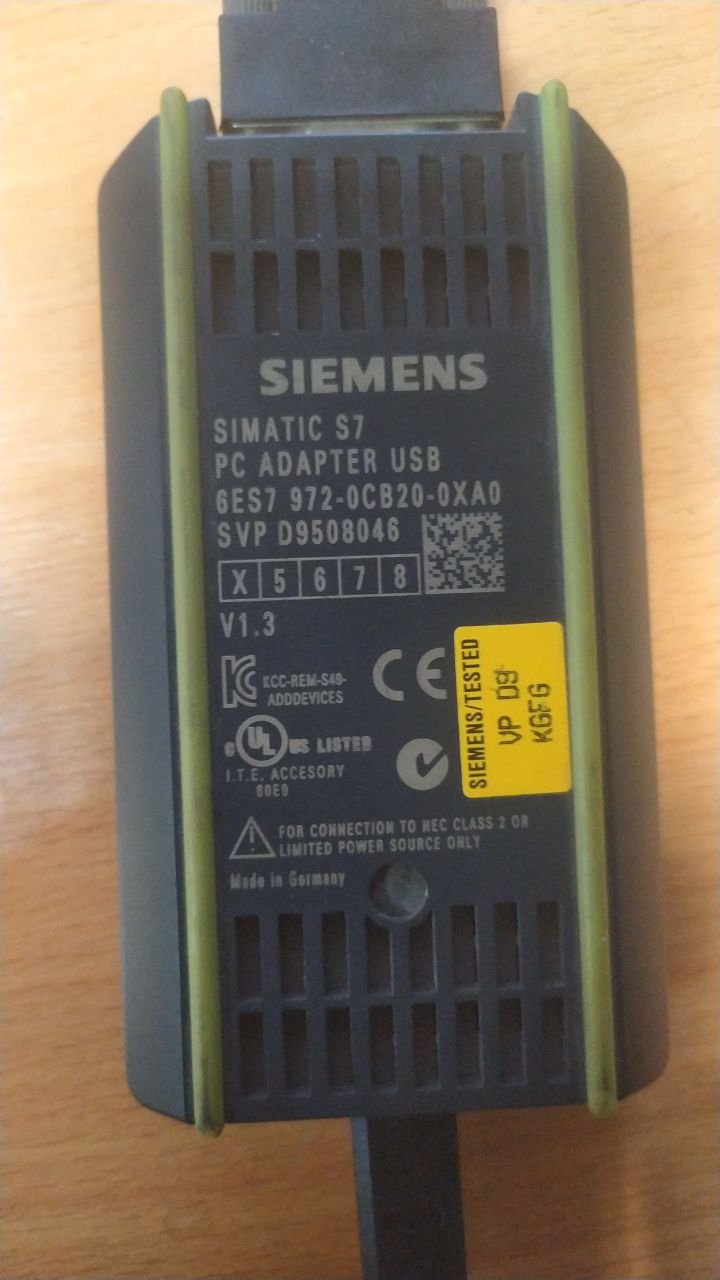

Покажите фото адаптера
Andrey
Попробуйте уменьшить скорость до 2400. Нам на s7-200 это помогло с подключением
Anonim
Надо именно мпи, а не авто
Denis
Ну вот поэтому рабочий гайд и высылал. Если по нему не прет, то - либо танцы шаманские, либо хардвару проверять с паяльником и помощью Ктулху Все остальные потуги - бесполезная трата времени и денег, имхо канешн.
Proton
да пробовал уже все варианты
Khun
so it can read/write session file
Anonim
Ищите именно как восстановить с Пипи. Без трансфера не по мпи не по Пипи нет у панели сетевого адреса. И связи не будет. Там было вроде, что адаптер пипи работает в режиме 232 и тогда поднимает ОС
Proton
в мануале просто написано установить ПгПц в ППИ и вперед.
Anonim
Не помню уже подробностей. Давно делал. Панели редко виснут в буте
