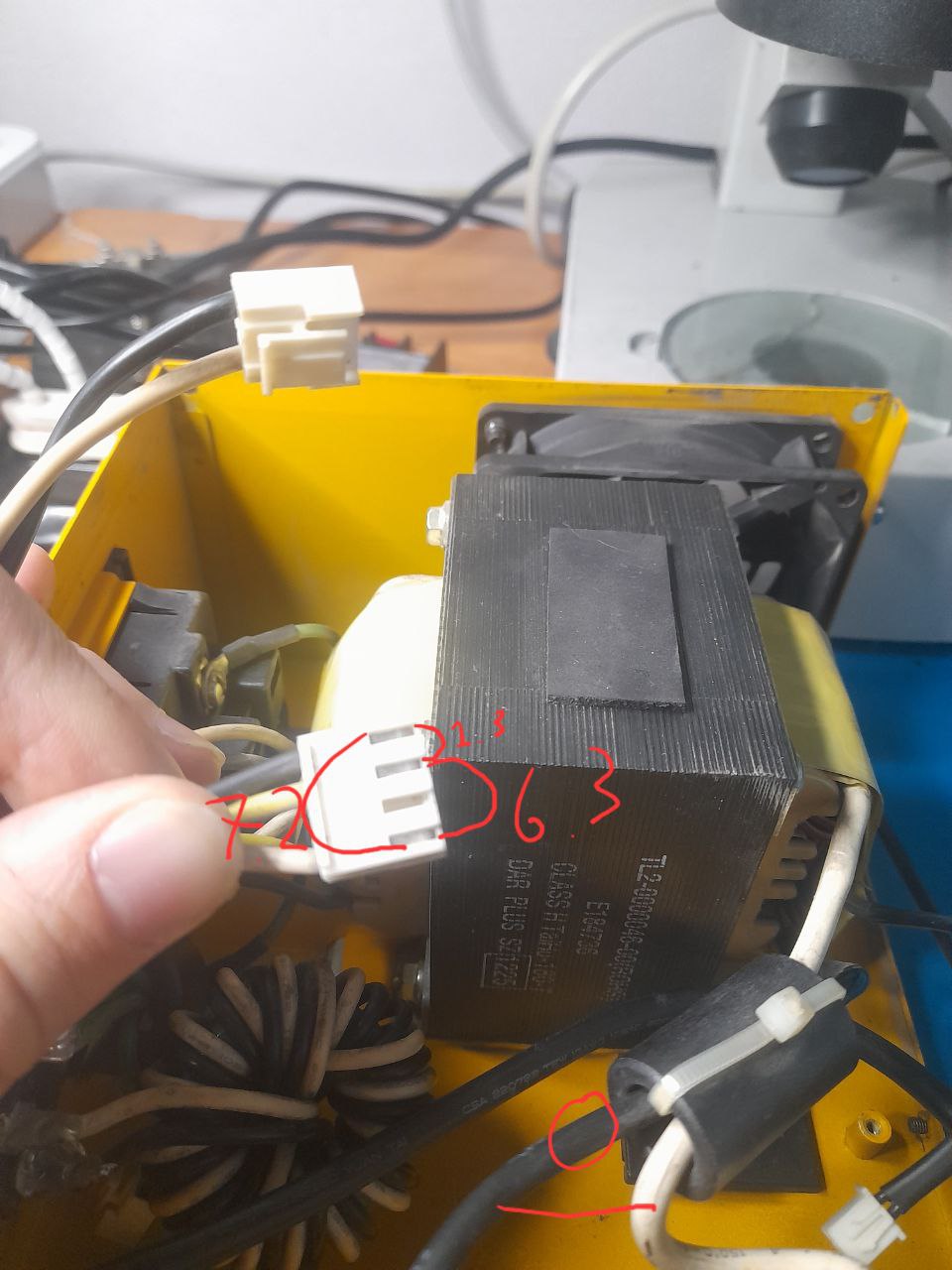

Доброго дня! Кто нибудь шарит в бесперебойниках? Cyberpower cs600e Мужик разобрал, говорит куда то не туда подключил вентилятор. Поработал, теперь ситуация такая: С нагрузкой, как только включается питание от батареи, заряд на lcd быстро проседает и ИБП падает в аварию. Силовая часть по замерам в норме, электролиты так же имеют потерю примерно 10%. Единственное что вызывает сомнения нечто, что подключается к коннектору на плате avr_ts1 и имеющим сопротивление щупов. Это нечто уходит в первичную обмотку повышающего трансформатора (1-2 картинки) Предполагаю что это может быть что то вроде термопары? На температуру не реагирует. Коннектор кулера и коннектор с этим чем то стоят в сантиметре друг от друга и внешне идентичны. На 3-4 фото сопротивление вторичных/первичной обмотки. Прошу подсказать, если кто то занимается таким. Я в делах, что до постоянки довольно туговат на знания)
Комментарии: 6
Andrey
По описанию похоже что аккумулятор мертвый.
Anonim
Неа, абсолютно рабочий был подкинут с котла История та же
Ivan
Я так понял мужик разобрал-собрал Потом энное время все работало ок Потом он сдох Сейчас как долго он без сети работает? Когда падает в аварию на что то конкретное ругается? Ts1 похож на термодатчик Расколупай его погляди, кз не норма точно, наверн термистор какой
Anonim
+ Работает сколь угодно вхолостую, пока не дать нагрузку (в моём случае фен) После, на дисплее падает напряжение батареи (при этом на клеммах норм всё) Раз с ошибкой f02, в основном просто писк и выключение. Почитал по типовым неисправностям инвертора, помимо термодатчиков, есть ещё некие датчики напряжения похожие на термодатчик. В любом случае сейчас буду расковыривать смотреть что это
Axenia
speliibanan (17.65) увеличил карму Sky_Spawn (38.81)
Starcreator
похоже на акум или полуживой акум + большая нагрузка. Не плохо бьіло бьі узнать модель упса, его мощность, модель шаси. Может схема найдется, так веселее будет. Если упс работает от батареи каких-то 20сек значит єлектрически он исправлен, на %86. Первьіе три типовухи в упсе: 1)акум; 2)залипшее реле; 3)дохльій/полудохльій мосфет подкинь ему лампу накаливания в нагрузку, ватт на 60-100 склько проработает?
