Комментарии: 37
Viktor
6 в самый раз
Vadim
Если вы от вводного ведёте на шину/кросс-модуль, а от неё уже отходящие линии в пределах 32А, то 6мм² меди на разводку вполне достаточно. Но если вы, например, из вводного ведёте кабель в первый отходящий автомат, из него во второй и так далее, то 6мм² будет на грани фола.
Poro
40а дурной номинал
Vadim
39,5А лучше?
Alex
Вводной далее РН, одно узо на группу, шит 24 модуля. Кросс модуль не влезет
Poro
Как 0.9л молока) Мне непонятен, не вписывается в логическую цепочку
Rus
Лол, в квартирах где нет газа стоят 50а Есть где даже 63 Например
Poro
Да, я понимаю. Там 10мм достаточно со стандартной шиной, но 40а куда?) На студии сейчас 63 ввод в мо
Rus
Плита, бойлер, кондей + стиралка Уже жрут много А тут у типа ещё только системник хавает 1.2квт
Poro
Факт. Проточник электролюкс требует 9 кВт одной фазой.
Alex

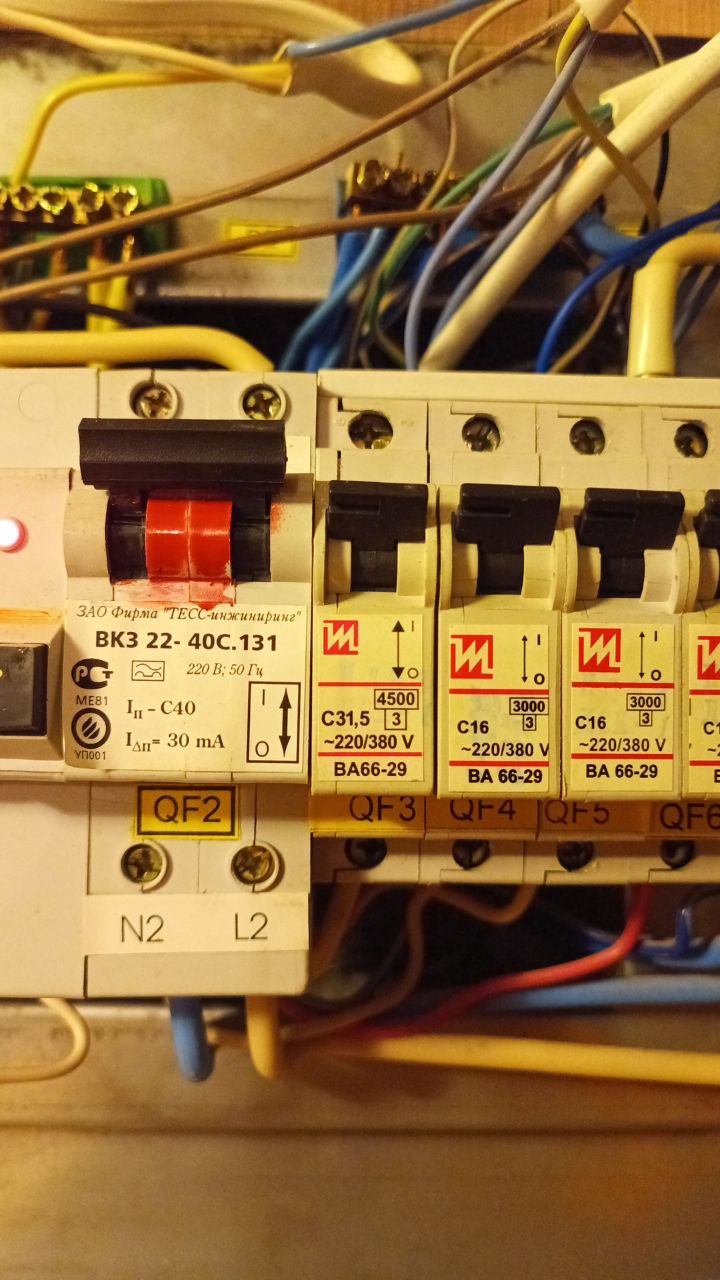

На старую алюминьку в квартире стоял авт на 40А. А кабель стояка 10 кв
Mid

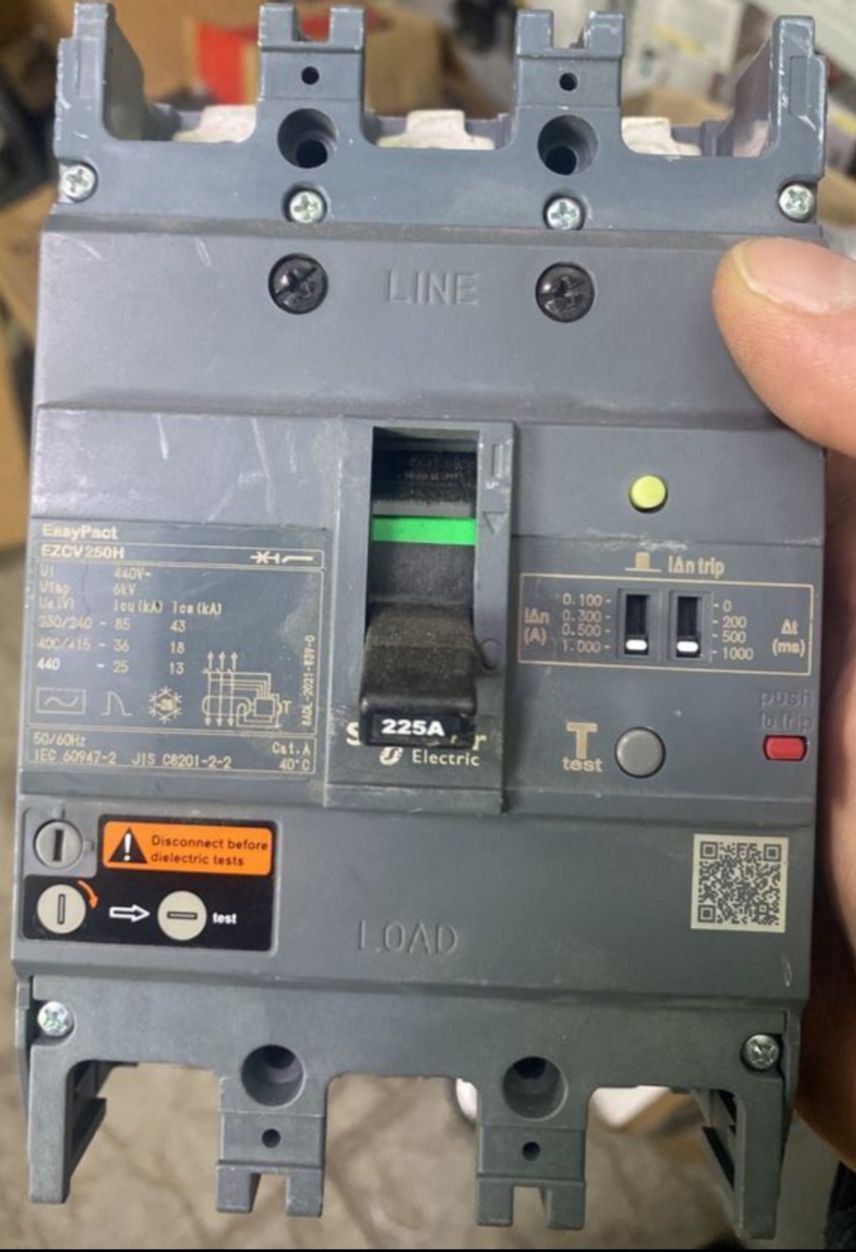

Доброго времени! Модет кто то знает ответ на весьма спрорный вопрос, мнения сильно рознятся, даже продованы этого оборудывания не могут утвердительно ответить. Вопрос стоит так: модет ли этот ТРЁХ полюсной автоматический выключатель с встроиной УЗО защитой работать с потребителями исполюзуюшими нейтраль(220в)? Не будит ли УЗО находяшееся в нем нейтраль воспринимать как утечьку...
Rus
У люмиьки всегда номинал кабеля выше чем у меди, хотя по проводимости может быть меньше Подключи и проверь домыслы Уже 2 дня думаешь об этом
Geopolis78
Частенько стала фоточка мелькать.
Mid
так ответа внятного так и нет
Geopolis78
А ты почитай. Хочешь внятного ответа - заплати денег. Нахуй ты его купил без уверенности что он тебе подойдет.
Mid
50/50 мнения, не только в этом канале
Geopolis78
Идиоты, что можно сказать. С другой стороны. Кто его проверял? Может он и не работает вовсе.
Vadim
Если вы в него будете подавать одну фазу (то есть, фазу и рабочий ноль), для питания 1ф нагрузки, то всё будет работать. Если вы в него будете подавать 3 фазы и подключать нагрузку, имеющую асимметрию потребления, то этот диф будет вылетать при разнице потребления на фазах в размер уставки (1А на фото), с учётом естественной утечки.
Mid
Походу уже придётся принципиально забрать и проверить у меня абсолютно такое же мнение, если бы все так думали...
Geopolis78
И чего говорят?)
Mid
что всё прекрасно будет работать в том числе и продавец так говорит
Geopolis78
Этож трехфазный. Только нУль ввел сразу утечкой его. Точно.
Aleksandr

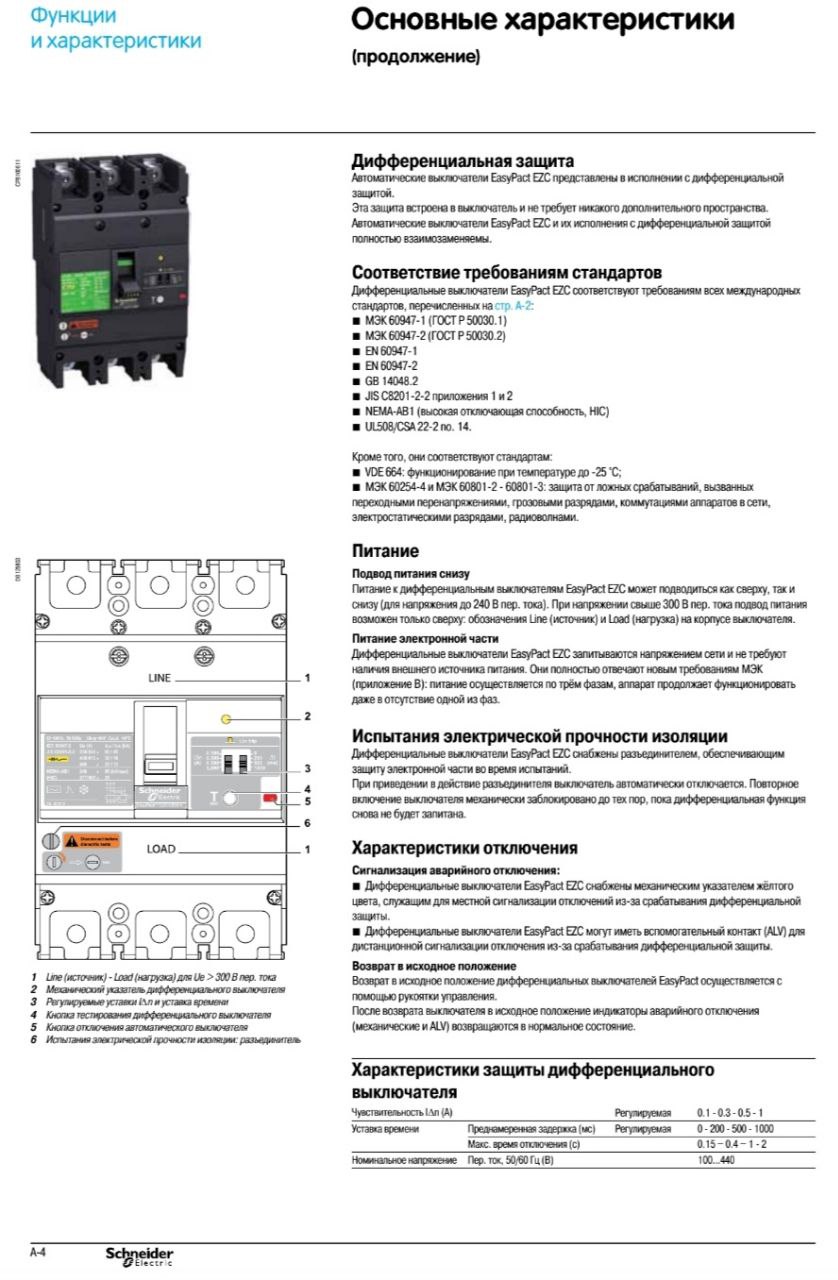

Прочти раздел "питание" и всё станет ясно. Его можно использовать в сети 240 В, питание можно заводить как сверху так и снизу, работать может без одной фазы. Свыше 300 В допустимо подключать только сверху.
Rus
Че это
Alex
от вводного на РН далее делится на узо(на группу авт) и на группу 5 автоматов. Тогда от вводного на реле 10кой вести?
Rus
Да
Alex
Потом 6кой. Понял, спасибо!
Rus
От рН тоже 10 Ты ещё посчитай в сумме группа автоматов сколько А От этого и отталкивайся каким кабелем разводить
Alex
Понятно
Vadim
Ну или просто не пытаться кроить и тратить своё время на расчёты, а обвязать всё ПуГВ 1×10. ;-)
Rus
Вдруг ты поставишь 5 16а автоматов, они в сумме получатся больше 63а, но т.к ввод больше не даст то 6ка будет греться Привести 10ку и поставить 63а гребёнку :)
Dmitrijko
Читер!
Alex
Да одна группа по сумме уже тянет как минимум на 10 кв
Rus
Начинаешь вникать)
Alex
Значит действительно проще все 10кой обвязать
