помогите пж нужно сделать эл схему, в которой нужно к avr128da28 подключить аналоговые и дискретные входы и выходы, и так, что бы они занимали колво пинов, я вот чета ищу ищу, но пока что вапсче 0 результатов типо я понял, что нужно это всё через мультиплексоры пускать наверное, но как это всё собрать и подключить я прям не представляю даже входы: - аналоговые: 6 каналов 0-20 мА - дискретные: 12 каналов, 24 вольта на входе, I max = 10 мА выходы: -дискретные: 4 канала, 220 вольт, 1 ампер
Комментарии: 4
Keroron
а что такое дискретные. цифровые? что за сигнал такой на 220В, интересно...
Karboflex
Можно богадаться что это ногодрыг релешкой но сама постановка вопроса дискретный 220 переменки чот калит /А может и не реле а тиристор)
Magistrdev
Попробую повторит вопрос, умеет кто в силовую электронику?) Нужен DC DC step up из 10 в 400в на 1-1.5кВт умеет кто такое?
Keroron

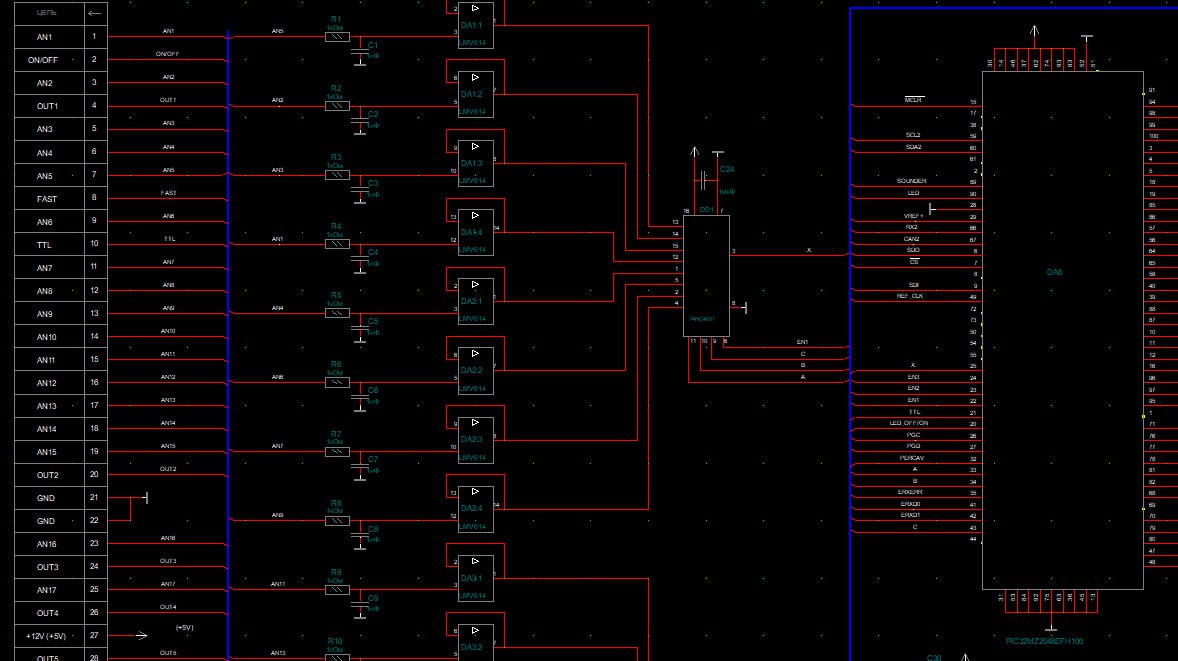

вот рабочий мультиплексор аналоговых входов на 74HC4051 и повторители на LMV641 (нужны чтобы развязать аналоговые входы от АЦП, на крайняк можно без них) входы А Б Ц выбирают вход мультиплексора, EN1...10 выбирает конкретный мультиплексор
