Вечер добрый Имеется такая проблема скорее всего с руками хотелось бы спросить совета Учусь катать процессоры , первые 2 накатки на траыарете получилось хорошо Сейчас катаю и проц выскальзывает под трафаретом Во время намазывания пасты все ровно ,хорошо, но когда дую феном проц съезжает на 3 ряда пятаков и получается глиномес , подскажите пожалуйста в чем может быть проблема Про то что выгибает трафарет знаю визуально не гнет особо, звука характерного какого то нет Пасту подсушивал , 183 паста, дую 280 с учетом погрешности своего фена Спасибо заранее
Комментарии: 54
Anonim
На скотч клей проц ктрафорету
Vitya
В бою все методы хороши , благодарю за совет Но из-за чего такое бывает Не качественный трафарет, или как то не так держу во время формирования?
Kokos
Добавлю немного, "тефлоновый", алюминиевый, хотя кто т ои молярный и каптон для этих целей использует
Vitya
Да вот двигаюсь в этом направлении заказал едет Вопрос может глупый сразу извиняюсь Если с оборотка клеить металл скотч, тепло забирать не будет? Как ника проц не обычная микруха и насколько знаю шутки с температурой череваты провалами
Anonim
Еще я раньше использовал стекла для переклейки. Приклеил проц к трафарету накатал пасту и прижал стеклом потом феном с верху и трафорет не ведёт
Kokos
У меня аж олд скулы свело от накатки через стекло)))
Vitya
А еще если через стекло дуть, температуру такую же оставлять или на сколько то градусов поднимать лучше , и поток фена если не секрет
Vanya
310-350 нормально, если дуть на стекло. У меня стекло от тача айфон 7 плюс чтоли. Оно толстое. Даю обычно 310-330 поток 50% Стекло вообще самый простой и результативный метод. Ничего клеить не надо и приспособы с магнитами не нужны, поскольку там ограничены трафареты на процы Есть маант синяя маленькая с магнитом и трафареты МТК и квалком. Кроме накатки проца x3 pro, больше не используется
Vitya
Буду пробовать спасибо Воспользовался советом про приклейку на скотч помогло уменьшить мои страдания
Vanya
Там центровать, по углам шары раскладывать. Действий больше. А если вы на потоке, то это трата времени
Mobilerepair
Все эти шары и стекла такое себе, шарами и без стекла можно прекрасно накатать, а вообще шары, когда не получается ровно пастой накатать или траф уже старый гнутый, а так, с пастой быстрее намного, хоть с приспособой, хоть на салфетках.
Vanya
Меня раскидка шаров вымораживает. Смахнуть удачно не могу) КП и прочие мелкие микросхемы без стекла норм. Процы, флешки, салфетка, чип, трафарет, стекло. Пока только такой способ.
Tona
пастой катал проц на poco x3 nfc, 2 раза возвращался в течение месяца. на шары поставил и больше не возвращались, интересовался через пару месяцев - сказали всё хорошо работает, как новый)
Elish
Какая разница чем катать, пастой или шарами?)
V1r00z
Может флюс прост разный был а грешат на пасту )
Elish
Я flux plus использую, отличное качество)
Petr
Главное попасть в момент активации
Elish
В каком смысле
Petr
В прямом, если флюс не активизируется начнет окислятся
V1r00z
А какая у него темп активации около 100 гр?
Petr
Поболее из опыта
Elish
Активировать как Флюс?
V1r00z
Так есть же даташиты к нему ) у меня по нем не было возвратов )
Petr
А у меня были)
V1r00z
Бро он сам активируется при определено температуре и времени нагрева . Если не прав поправьте знатоки Ну тут пару вариантов или паленый или дело не в флюсе )
Petr
Есть фото флюксплюса паленого?)
V1r00z
Не-а только разговоры в группах давно еще велись об этом)
Vanya
А как он может не активироваться. Температуры плавления припоя намного больше
Petr
Не всегда, то ли от партии, то ли хз
V1r00z

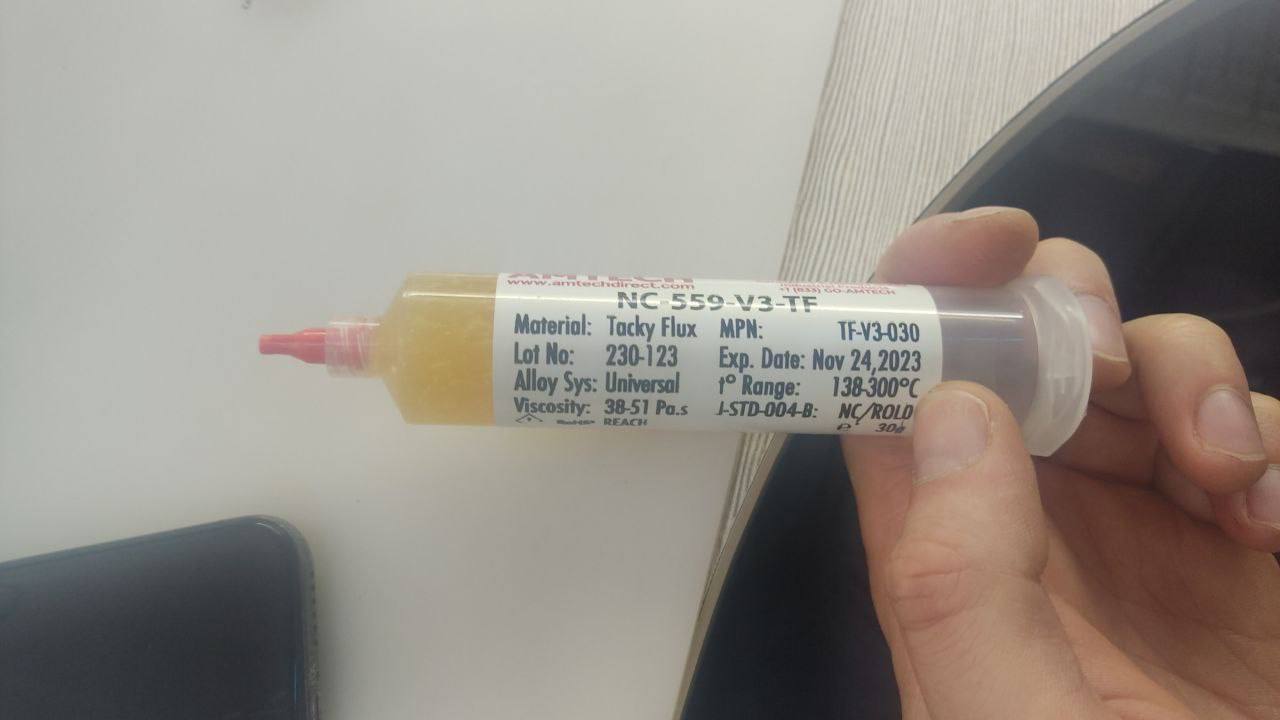

Ну мб правда паль, хотя о чем говорить, я с 559 в3 похавал говна паял Артеком не первый год да в3 тоже тюбик ушел. А вот новый с белой этикеткой говнище полное, за 2 месяца работы 70% возвратов )
Petr
Может быть неправильное хранение, у меня тюбик кончается неплохой, ещё один лежит буду пробовать, а предыдущий говно говнищенское, спустя время серые пятаки и отвалы
V1r00z
Хз, но как по мне не основной это показатель, у меня был 559 в1 курил на Авито за копейки. Просрочен на 3 года был. Чел говорит машину мыл или съел делал из под селения достал, щас типо перестал заниматься, ну и решил продать. Я его весь изюзал не каких возвратов или каких либо нареканий ) не думаю что там условия хранения соблюдались
Vanya
Сегодня интересный случай произошел впервые. Реболил pmi632. Чо то призадумался при работе, отпаял чип, почистил чип, площадку на плате вычистил. И давай сажать чип на плату. 5 минут пыхтел. Все время с места уезжала. Думаю чо за фигня. Две ровные площадки никак не могли встретиться))) отреболил пошло дело
Petr
Ну тогда производят как придется, и никакого контроля за этим
Mel0man
отдал напарнику ноутбучнику amtech 559v3 - ему хорошо мосфеты паять, а вот бга в телефонах что то не поехало.... ушёл на 5070 для бга
V1r00z
Я паял отлично. Но последняя партия говно. Одни возвраты были причем, вымыешь ультразвуком и работают
Mel0man
да да, не первый отзыв такой, такое впечатление что термопрофиль не отрабатывает, или долше греть или выше температуру ставить
V1r00z

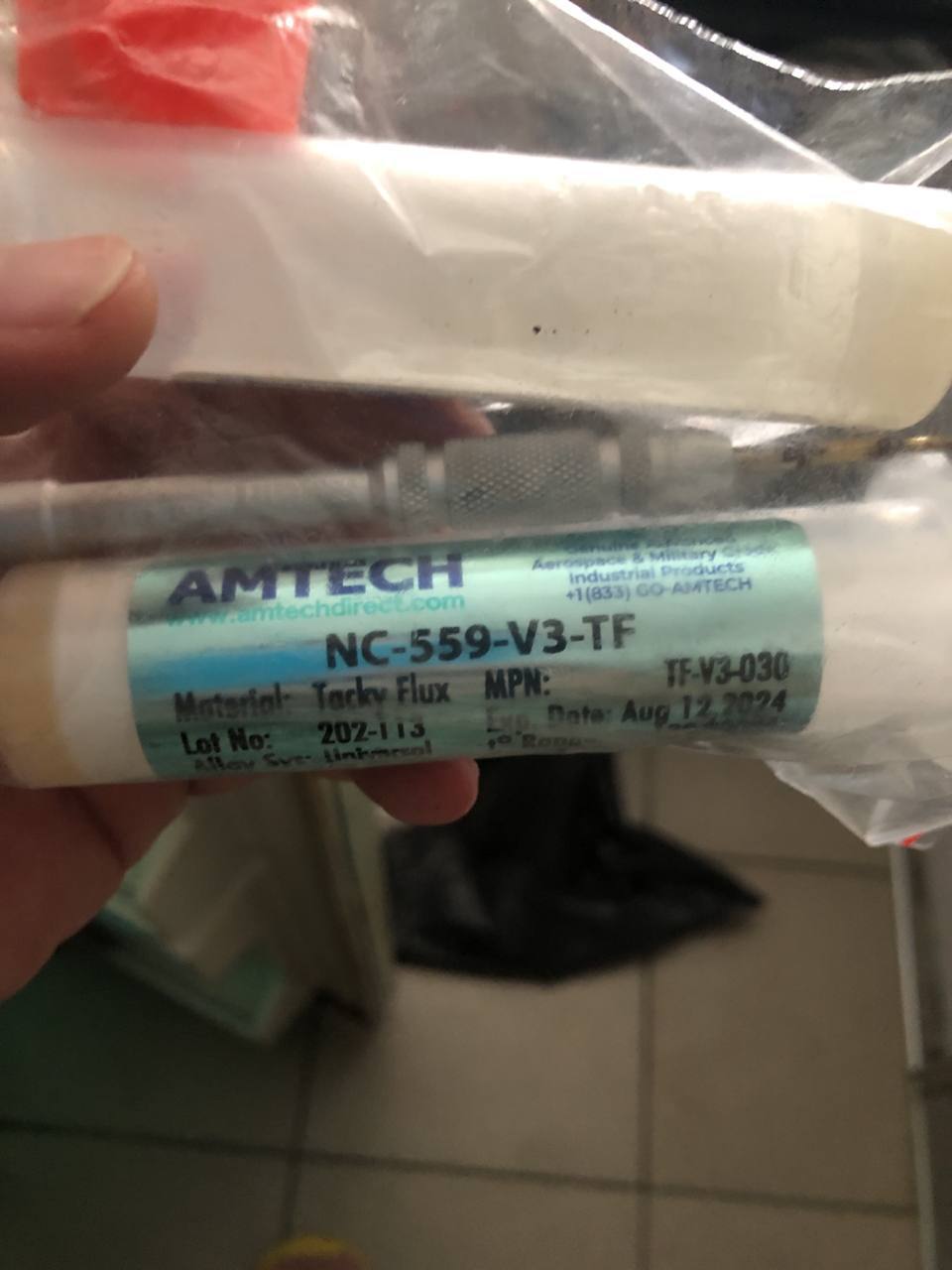

С белой возвратный с зеленой не каких проблем
Mel0man
вот у меня который справа, не пошёл для бга
V1r00z
С зеленой, не одного возврата не было ) а вот с белой месяц два и возврат
Mel0man
есть ещё его зеленого 15 кубиков в холодильнике с овощами валяется ) попробую ещё
V1r00z
Хороший флюс )
Vanya
Возможно, когда пастой катали, бугорки были разной высоты. От удара, там и отвал
Tona
я думаю дело в пасте было, так как после накатки я всегда довожу на наждаке
Vanya
Паста не 138 была?)))
Tona
nordson solder plus 183) но старая
Mobilerepair
Наждак это что то новое, высушили пасту, накатали, пока горячее, подрезать можно аккуратно, 15 лезвием к примеру, если видите что кривые шары, потом ещё пасты забили и дунули. Шары хорошо, когда траф кривой и пузо поднимается, а края прижаты.
Nikita
Часто пользуюсь данным методом))
Anonim
На больших трафаретах катаю только мелкие микрухи кодеки тристары, А под процы купил специальную приспособу с трафаретами
Nikita
Дело хорошее))
Kokos
Мне кажется, с учетом того что ты греешь сверху и размеры всего это 50-60% тепла уходит на нагрев трафарета)
Anonim
Возим капроновый кто то малярный использует
Vitya
Понял постараюсь воспользоваться данными советами Всем общий большущий спасибо
Tona

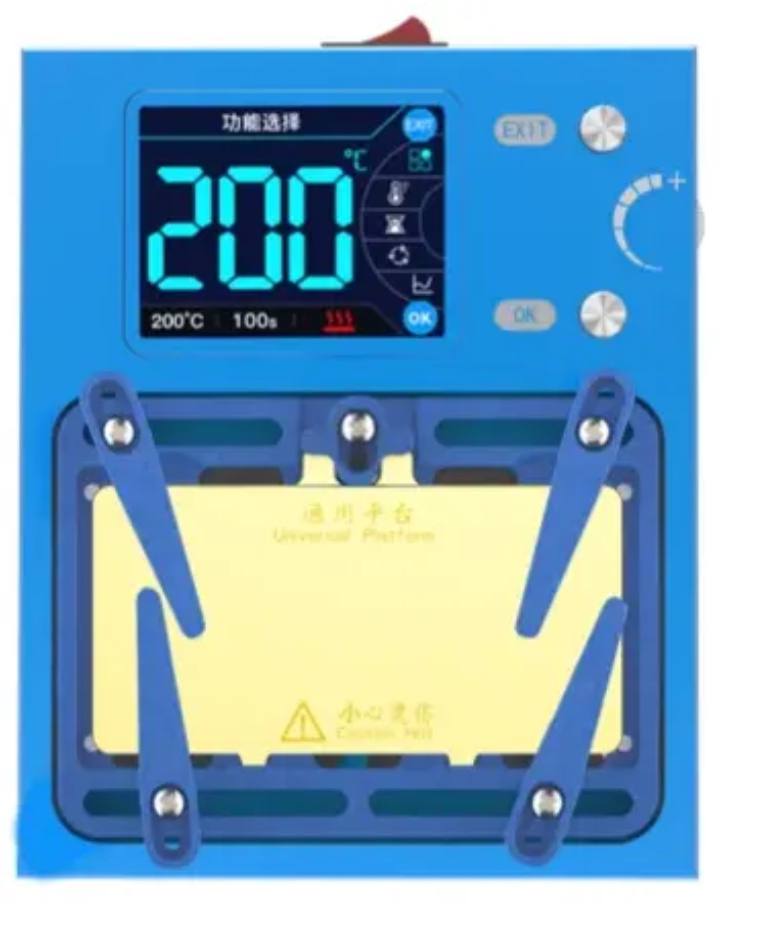

купи станину с трафаретами на магнитах
