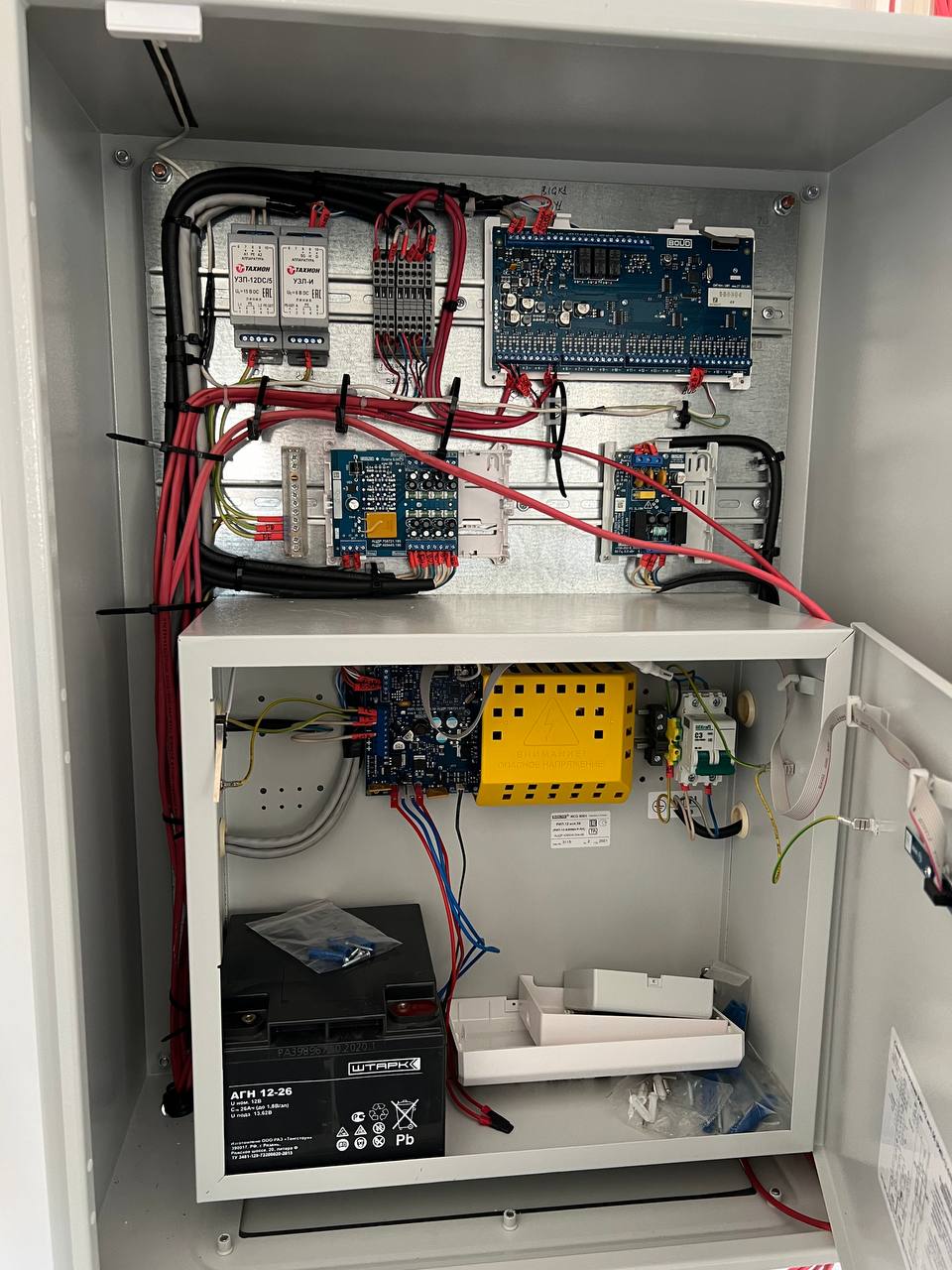

Здарова мужики. Вопрос такой. У меня шкаф слаботочный, мне нужно заземлить его и его внутренности. Сам шкаф, панель, и три прибора внутри. По проекту заложен кабель ПуГВшка 2.5. И опять же по проекту каждый элемент заземляется отдельно(от каждого прибора тащить эти 2.5 квадрата в другое помещение на полосу заземления). Но договорились, что внутри шкафа поставим шину, на нее всё посадим и от шины уже уйдем на эту полосу. Каким сечением мне уходить от шины на полосу ? 2.5 тем же или чем-то большим, шестеркой например
Комментарии: 24
Fanzil
Если там приходит питание 2.5 мм²,вполне хватит 4 мм²,если хочешь прям чтоб сильно-сильно заземлено то 6мм² кидай на шину РЕ
Viktor
да, питание приходит 2.5 спасибо большое!
Vadim
Заземление для сечений до 16мм² включительно должно быть не тоньше фазного. Так что если приходит питание по линии 2,5мм², то и заземление достаточно тянуть 2,5мм². Другое дело, если бы речь шла именно о подключении заземлителя, там, ЕМНИП, не меньше 4мм² должно быть в любом случае.
Viktor
Хорошо, понял
Geopolis78
В случае со шкафами с телекоммуникационным оборудованием, вполне вероятно, что от 10 квадрат, если речь про заземлитель.
Vadim
Мы же молниезащиту в учёт не берём
Geopolis78
А причем здесь она Заземление всяких шкафов и стоек оно не только защитное. А значит и вперед читать.
Vadim
Не помню просто чтобы цифры больше 4мм² всплывали без неё. Но тебе поверю на слово, что там свои нюансы. Просто сам не натыкался. :-/
Vadim

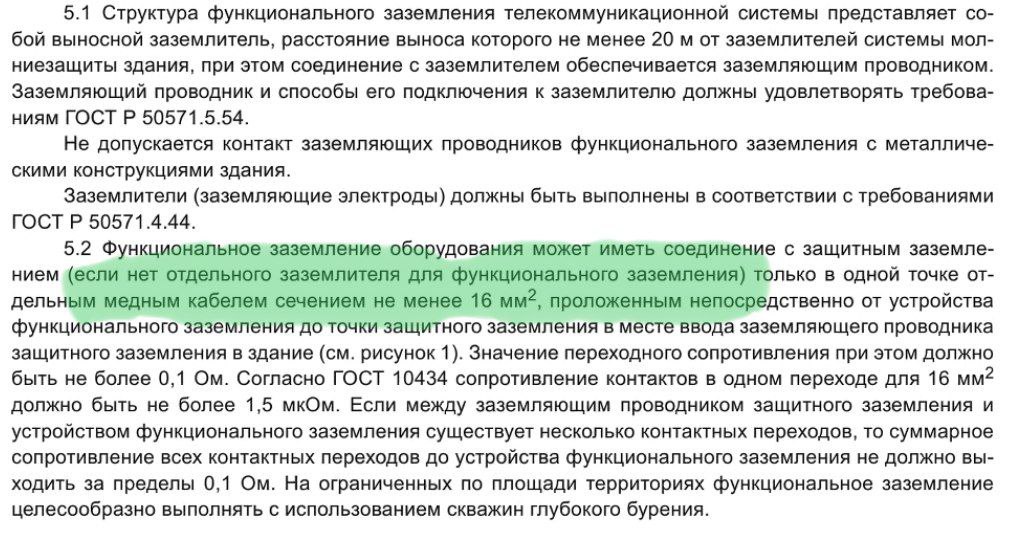

Ага, нашёл
Geopolis78

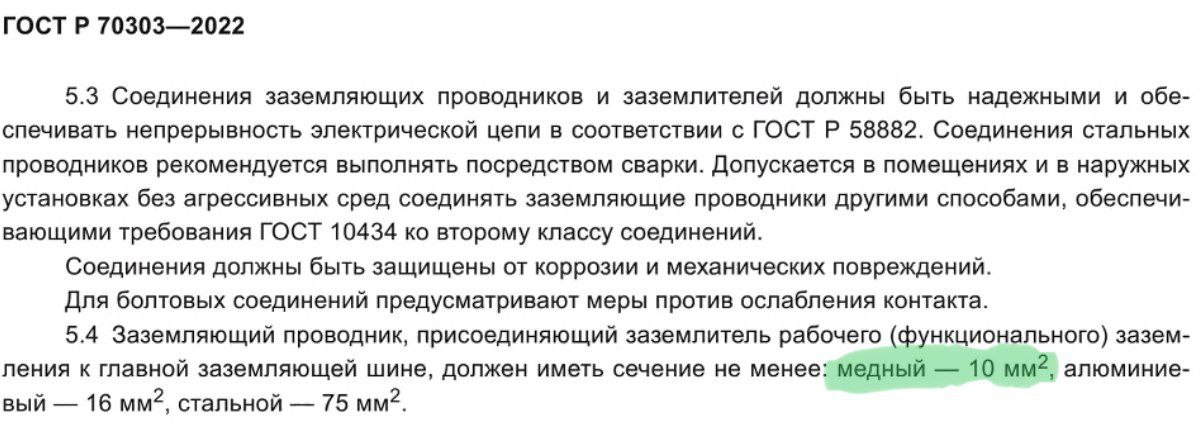

70303, ага). И в ПУЭ то же самое про заземляющие на рабочее написано.
Vadim
И даже более того
Vadim
Видимо, пропустил мимо, так как телекоммуникационные шкафы и иже с ними не интересовали.
Geopolis78
А где размещен нас? 19 дюймовый?
Vadim
М-м-м? Там, где у меня были шкафчики, я лет восемь уже не работаю. :-)) А на тот момент я знал только про то, что много вольт опасно для жизни.
Viktor

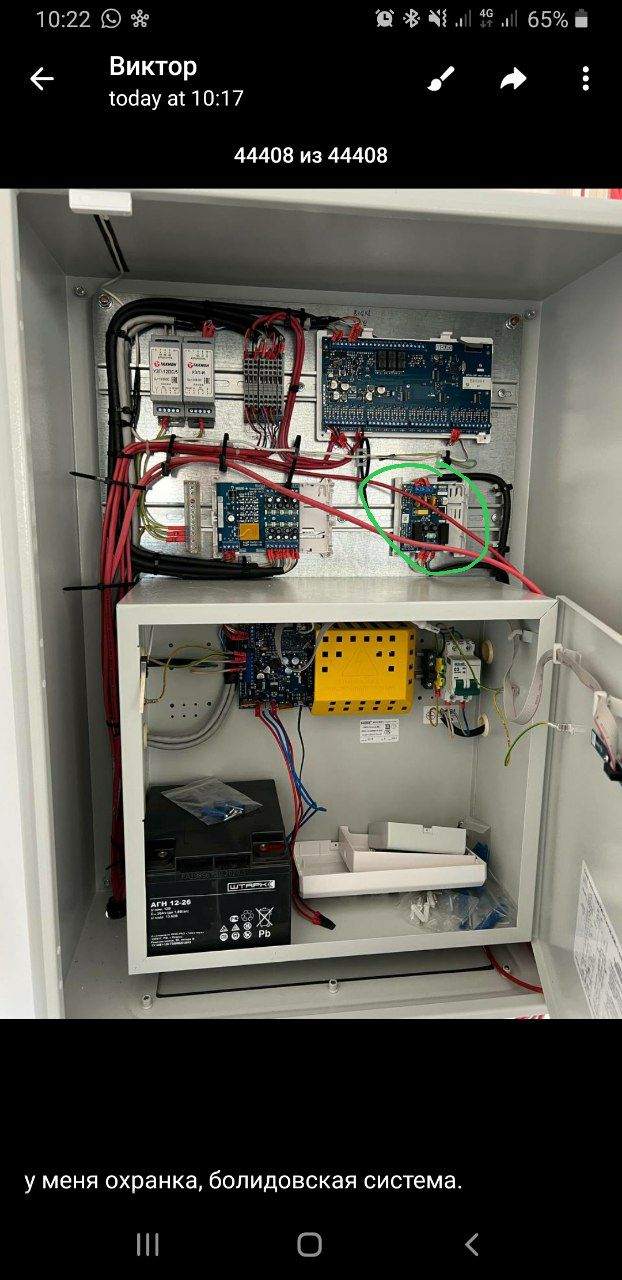

у меня охранка, болидовская система. перфокороб не выделили, поэтому такое уродство тут
Fanzil
А ук вк для чего в охранке?
Viktor
ук вк ?
Geopolis78
Но тебе ж не к заземлителю. Прокинь 6, чтобы перекрыть все возможные варианты
Fanzil
Это ж ук вк или мне кажется
Viktor
бзс- блок защиты сетевой как раз питание на него приходит, потом идёт на РИП
Fanzil
А да присмотрелся,клемм не хватает А по охранке смк и объемники?аль и датчики разбития стекла тоже есть?
Viktor
но ук вк тоже в охранке используется ну именно сейчас что делаю, несколько смк, один объемник, одно стекло
Fanzil
А для чего?это ж не скуд,чтоб обрывать питание замка при пожаре
Viktor
ну несколько лет назад как раз под скуд он и был заложен сейчас давно не встречал уже
