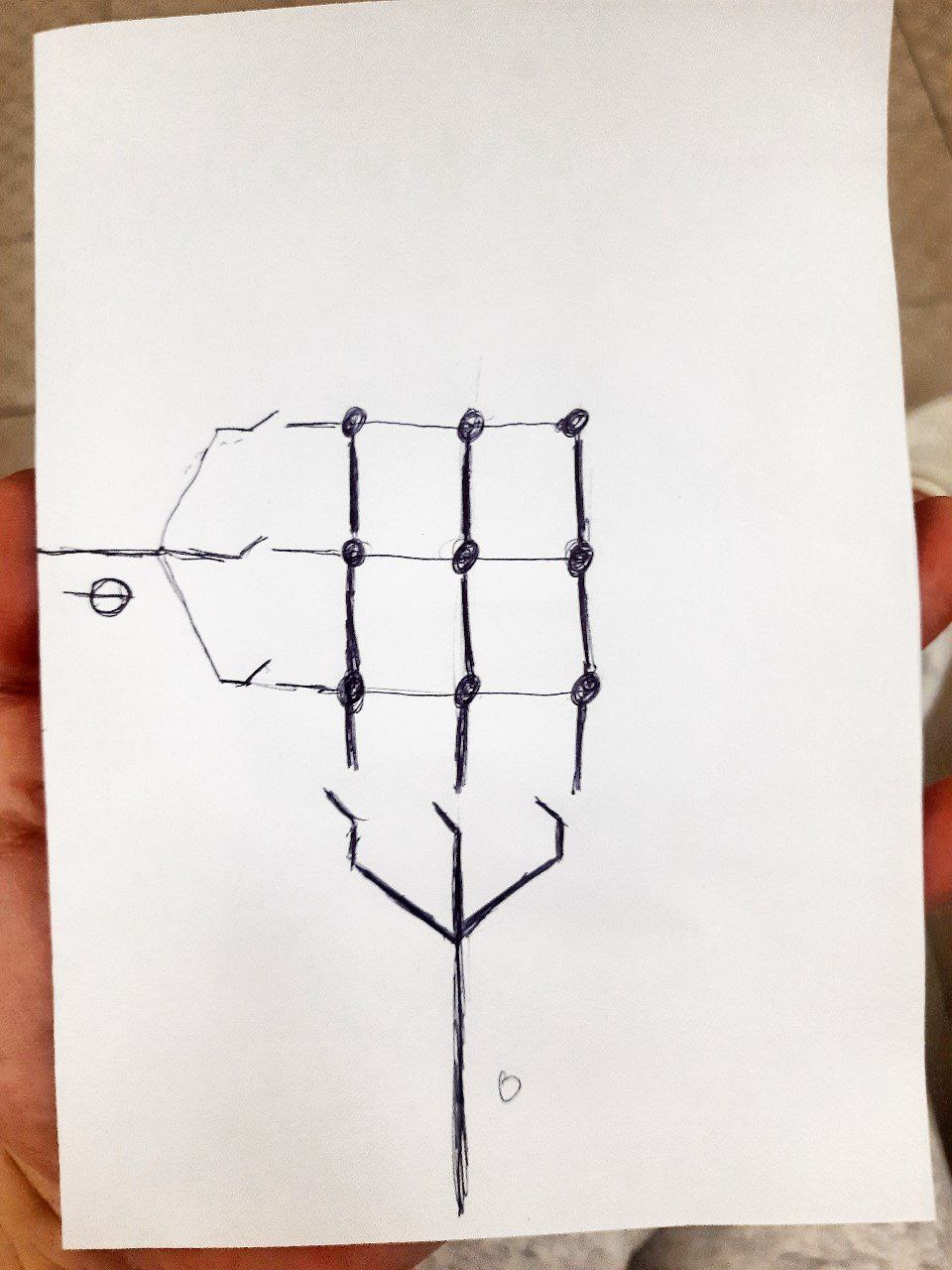

Всем здравствуйте Не знаю к кому обратиться, пытался подключить лампочки по такой схеме, чтоб каждую лампочку можно было включать отдельно. Всего 9 ламп Взял два трехклавишных выключателя, на Фазу и 0. К каждой клавише подключил по 3 лампочки. Почему то когда включаю центральную линию, параллельные лампочки начинают тускло светится
Комментарии: 4
Yaroslav
Когда включаю центральную фазу, и центральный 0. Вроде должна светиться только одна лампочка(центральная) так как только у неё есть 0 и фаза. Но почему то на центральной линии фазы, ещё 2 тускло светятся... Это я не правильно подключил или какие то магнитные поля, накладываются?
Sergey

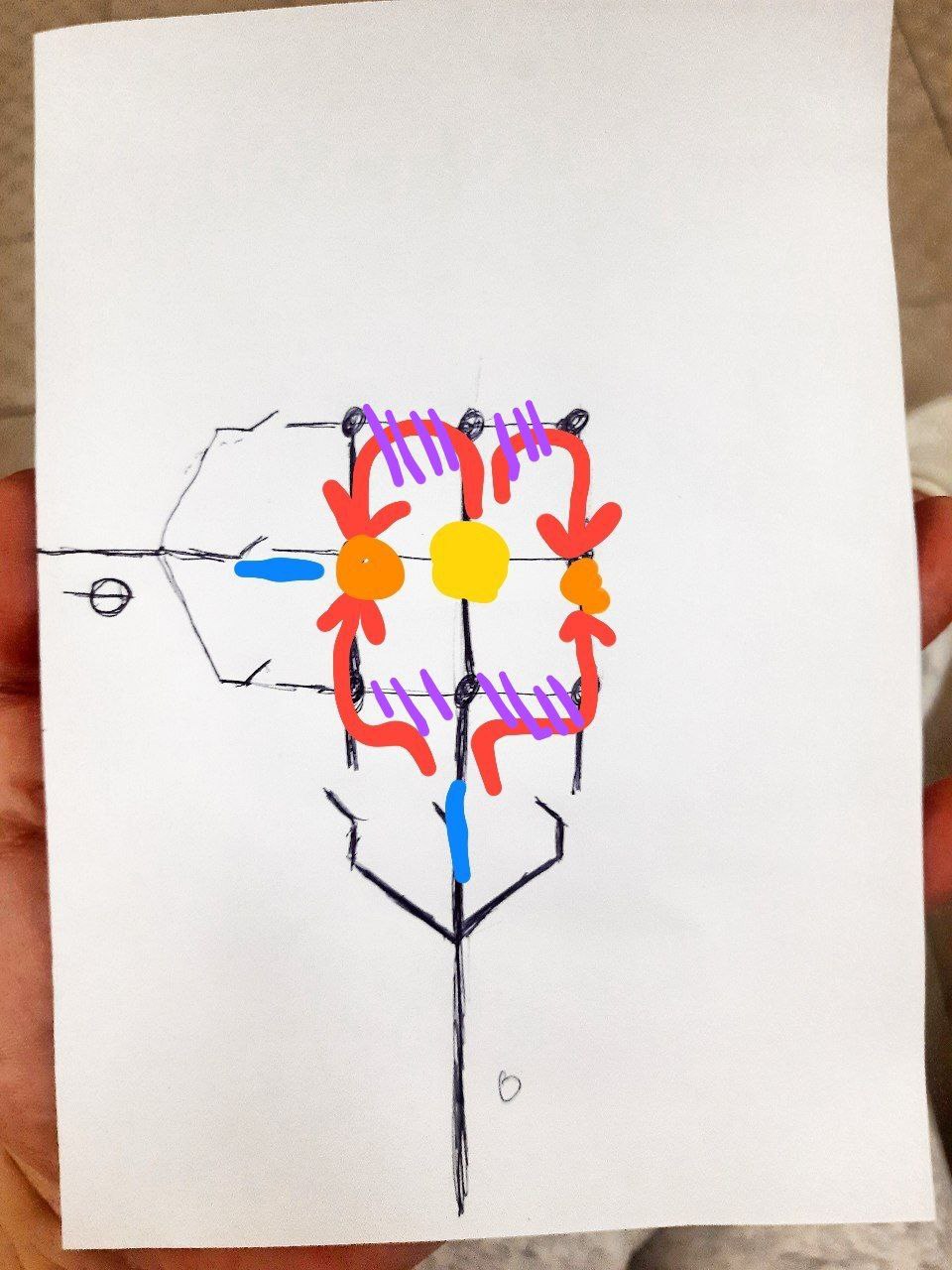

Да потому, что у тебя все лампы параллельно включены. Включил средние клавиши, засветилась центральная и подсветились ещё две на этой линии, на них ноль попадает через паралельно включённых 6 ламп. Эти 6 ламп не подсвечиваются из-за того, что их сопротивление в N раз меньше за подсвеченные лампы, из-за параллельного включения.
Yaroslav
Вертикальные линии это ноль, горизонтальные линии фаза
Sergey
И?
