Подскажите. А можно шимить 100А 12В. Для такого тока провод нужен, примерно 70мм2, в 10мм в диаметре. А сток у транзистора всего 0,4мм2 площади. И как это? Хотя в характеристиках транзистора до 200А и корпус то-220. IRF2204PBF
Подскажите. А можно шимить 100А 12В. Для такого тока провод нужен, примерно 70мм2, в 10мм в диаметре. А сток у транзистора всего 0,4мм2 площади. И как это? Хотя в характеристиках транзистора до 200А и корпус то-220. IRF2204PBF
Комментарии: 40
Zoog
314здёж подозреваю в словах твоих
Alexandr
так там не просто шимить без потерь, естественно надо считать сколько будет тепла пассивные+динамические потери и смотреть как отвести тепло по транзисторам и их пердельному току есть весьма специфические условия тестов, при которых они гарантируют температуру кристалла
Anonim
В даташитах даётся ток стока при одиночном импульсе, примерно 1мс как раз и выстрелит 200А. Но это один ипульс. А как тогда шимить нагрузку в 1кВт, при питании 14 вольт?
Alexandr
мощность растет пропорционально квадрату тока, но к счастью всегда можно раскидать нагрузку на несколько мосфетов в параллель
Anonim
Вооооот. У меня 100 ампер, грубо. В открытом состоянии как понять какой ток выдержит сток транзистора? Понимаю что их хоть 10 штук ставь. Тогда на каждом стоке каждого из транзисторов будет примерно 10А, нож блин это 140 ватт, а нога выдержит?
Zoog
читать ДШ
Anonim
Вот, это я понимаю. Но что именно смотреть? Всё просмотрел, а внимание ни за что не зацепилось.
Alexandr

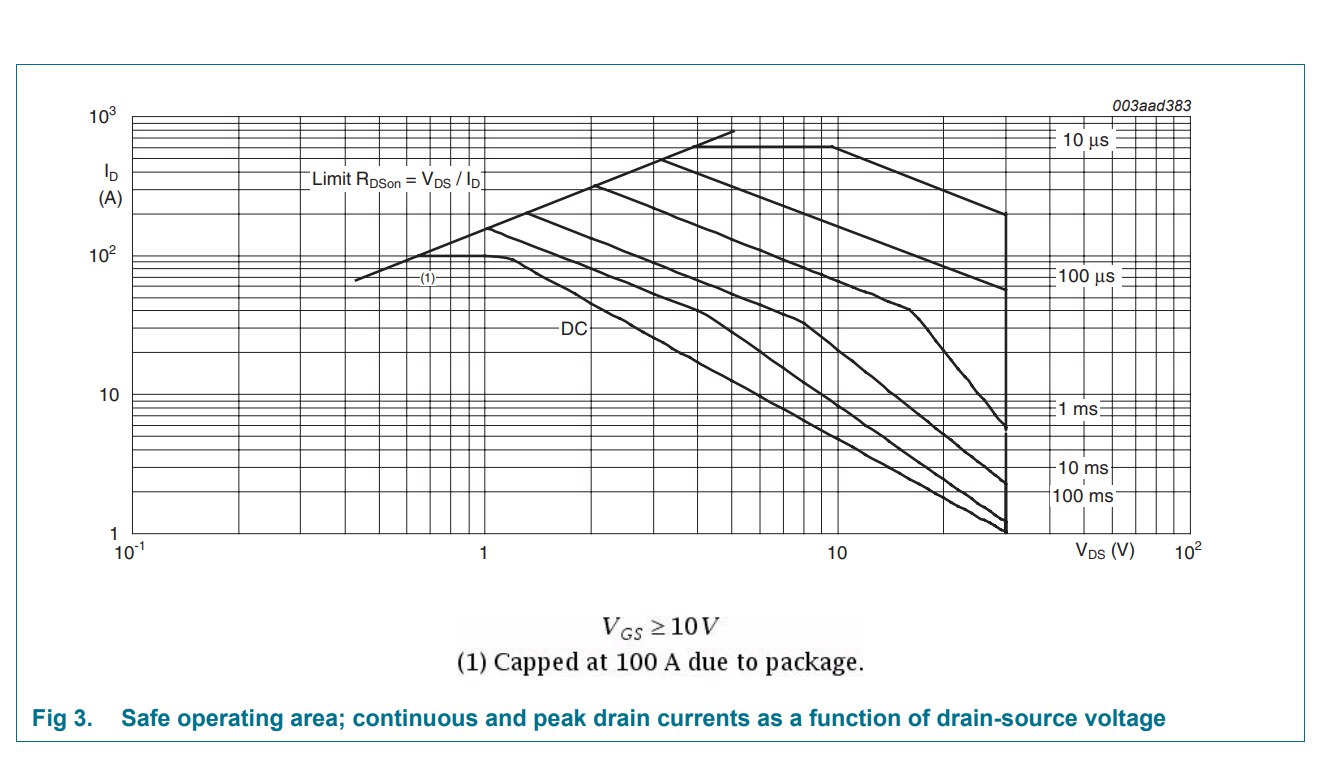

safe operating area м.б.
Zoog
ключ на корпусе указывает на 1ю ногу пока ты даже не посмотрел внимательно на максимальный ток
Tapok

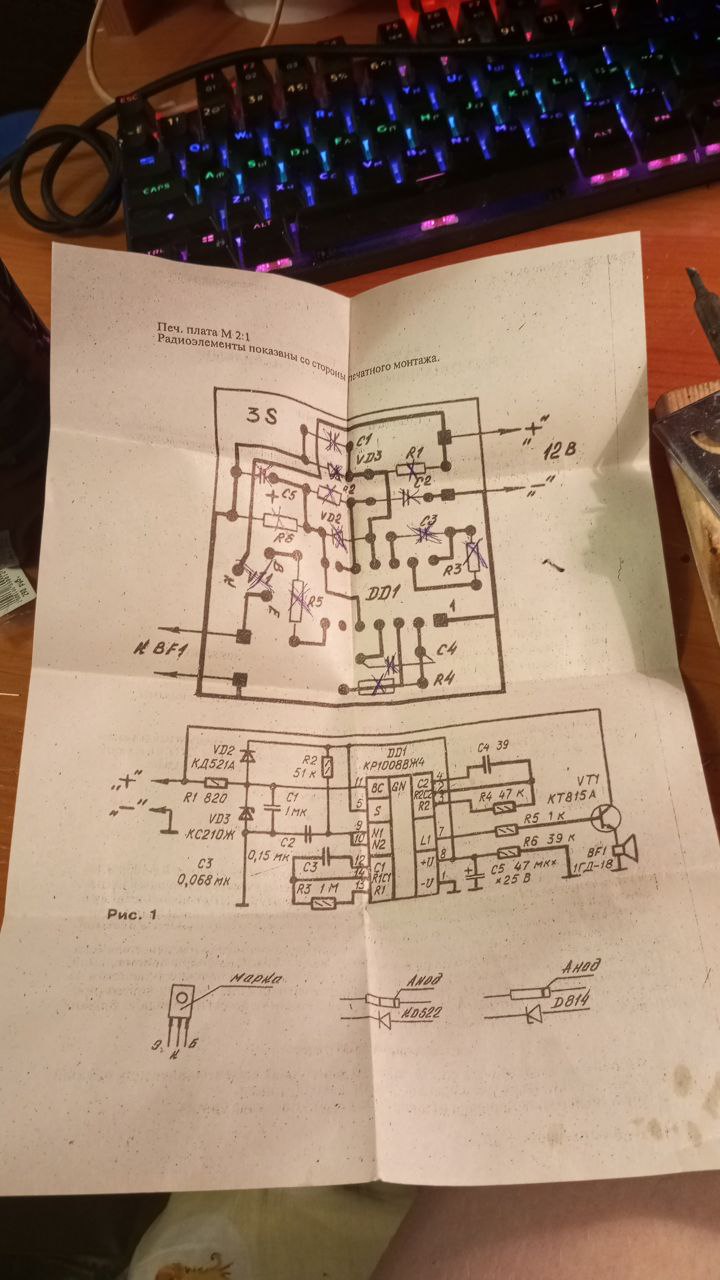

Купил эту пищалку с этой инструкцией. Не знаю как читать нижний рисунок
Zoog
а он тебе нужен?
Tapok
А не знаю
Zoog
значит - нет)
Alexey
Ну иут первый пин он на плате прям помечен.
Alexey
Ну а если не уверен то можно посмотреть на какие пины питание приходит
Tapok
Скажу спасибо если поможете
