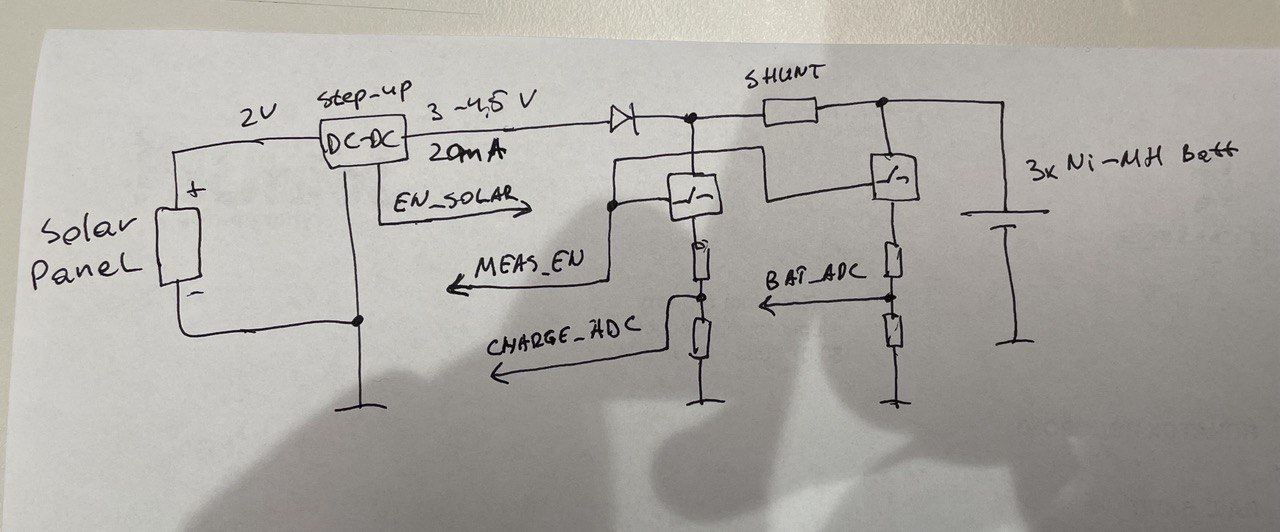

Возможно, но допустим что касается зарядки от солнечной панели, я видел недорогие степ-апы, которые работают от 0.7В чтоли и выше. Вот схема, когда зарядка выключена (или недостаточно солнечной энергии), то диод не будет давать батарейке разряжаться на выход преобразователя (я думаю ток утечки диода будет менее 1мкА). Когда зарядка включена, то на шунте можно мерить падение напряжения и вычислять ток и из него время зарядки. Как думаете, норм идея?
Комментарии: 10
Aleha
Что на счёт разбаланса ячеек?
Andrey
Хороший вопрос про балансировку подметили. В контексте моего предложения выше может и не надо сильно повышать напряжение панели, раскидать после стабилизатора через диоды на каждую банку по 1,2 В и всё.
Andrey
Поищите в Гугле "discrete ldo low drop voltage" там тонны схем как-то я находил с низким уровнем собственного потребления когда мне надо было.
Andrei
На сколько я знаю Ni-MH не требует балансира. Да и реализовать его сложно, так как кривая зарядки Ni-MH имеет максимум где-то на 75 процентах зарядки, а потом снижается. Причём этот максимум сильно выражен на высоких токах, а на низких его может и не быть. В общем там не получится как у литиевых отслеживать верхнюю точку и задать туда наряжение. Ni-MH будет даже в заряженном виде потреблять ток зарядки, просто начнёт немного греться. Иногда по этому нагреву определяют окончание зарядки, но на маленьких токах там особо не отличишь. Я вчера импульсные степ ап поискал, у них тоже в выключенном режиме где-то по 0.1мкА потребление что со входа что с выхода. Только самый минимальный выходной ток степапа который я смог найти это 200мА. А мне надо 20мА. Мб это можно сделать используя индуктивность с меньшим током насыщения например? Так как они пишут в даташите мол степ ап спроектирован для работы с индуктивностями 2.2-4.7 мкГн. И частота у них фиксированная на 1МГц, просто меняют скважность.
Anonim
в смысле минимальный ток? А если с выхода никто ток не потребляет, что будет делать степап?
Andrei
Он будет держать напряжение. Но если на выходе начнут потреблять больше тока, чем он может выдать, то он начнёт просаживать напряжение и выдавать свой максимальный ток. Так вот я этот баг хочу использовать как фичу) Причём я знаю что так делают, есть модули импульсных преобразователей на какой-то LMке вроде и вот ими заряжают аккумуляторы. Там вроде даже можно ток менять потенциометром, но точно не уверен.
Anonim
Ты CC/CV переизобретаешь что-ли?
Andrei
Вот, да, вот такая штука мне нужна, только маленькая)
Nik
Почти уверен что силикон, для немного попробовал бы заказать 3d печать из TPU, еще есть фотополимерные смолы из которых делают печати и штампы, возможно прочный силикон тоже стоит искать в штампах Помню тоже изобрел поставив резистор последовательно))
Andrey
Посмотрите датшит на ncp1402 кажется он подойдёт, он вроде был для низких токов
