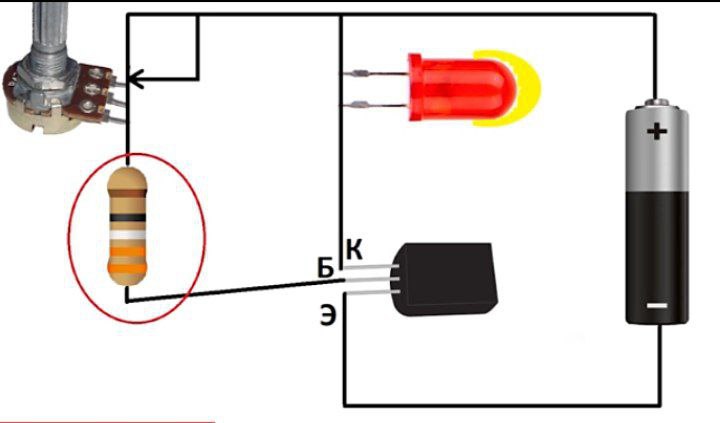

Это регулятор яркости светодиода кто может объяснить зачем тут транзистор? Нельзя просто подключить светодиод через переменный резистор
Это регулятор яркости светодиода кто может объяснить зачем тут транзистор? Нельзя просто подключить светодиод через переменный резистор
Комментарии: 4
Kotangens
можно , если светодиод слабенький
Anonim
А зачем транзистор нужен?
Kotangens
регулирует напряжение подаваемое на светодиод
Denis
Упрощённо говоря, подобные схемы регулируют яркость светодиода путем рассеивания лишней энергии в виде тепла. Если светодиод маломощный, то можно использовать просто переменный резистор, и он впитает лишнюю энергию. А вот если помощнее, то один переменник не справится, у него дрыщавое внутреннее устройство с графитовыми дорожками, и тогда используется схема с транзистором, где переменный резистор уже не рассеивает лишнюю мощность сам, а лишь управляет тем, сколько лишней энергии будет рассеивать транзистор. А транзисторы могут рассеивать дохрена.
