Есть разница. Входной контур без искажений способен принять только +6dbU, необходим T-атенуатор т.к. выходной максимальный уровень из устройства +10dbU. Он же может конвертировать импеданс, для лучшего согласования. Возникает дилемма, каким методом согласовывать, мощностью или вольтажом В данной схеме атенуация -1дбВольт, входной импеданс 200 ом, выходной из атенуатора - 200ом. Согласование вольтажом, 10 < 200 в 20 раз
1. По даташиту RC-цепь должна быть подключена ко вторичной обмотке и иметь другие номиналы.
2. Два резистора по 17.5 Ом последовательно с выводами первичной обмотки спасут тебя.
Не, можно конечно ослабить сначала на 20 дБ, а потом доусилить, как вы собирались сделать, но это поднимет уровень шумов
Прочел, но тут не учитываете неравномерный импеданс проводника, данная цепь нивелирует паразитивные свойства провода. так-же Вы взяли за пример 10:200ом конвертирующий аттенуатор, первая схема понижает на нужные -4. Тут всеже в выборе дилемма, или если вдруг существуют лучше варианты?
Комментарии: 21
Michael
Есть разница. Входной контур без искажений способен принять только +6dbU, необходим T-атенуатор т.к. выходной максимальный уровень из устройства +10dbU. Он же может конвертировать импеданс, для лучшего согласования. Возникает дилемма, каким методом согласовывать, мощностью или вольтажом В данной схеме атенуация -1дбВольт, входной импеданс 200 ом, выходной из атенуатора - 200ом. Согласование вольтажом, 10 < 200 в 20 раз
Motogon
Вопрос будет?
Vyatcheslav
Не пойму, почему трансформатор не может «принять», как вы выражаетесь, три вольта вместо двух Даташит на трансформатор есть?
Michael
Альтернативный вариант, согласование мощностью 10ом на входе атенуатора, 200 на выхде, атенуатор занижает на 20 дбВольт Прочтите вопрос выше
Motogon
Уже вкурнил. Вам времени не жалко?
Vyatcheslav
Давайте с терминами определимся. 20дБВольт == 10 Вольт. Ослабление и усиление измеряется просто в децибелах, без добавления «Вольт»
Vyatcheslav
1. По даташиту RC-цепь должна быть подключена ко вторичной обмотке и иметь другие номиналы. 2. Два резистора по 17.5 Ом последовательно с выводами первичной обмотки спасут тебя. Не, можно конечно ослабить сначала на 20 дБ, а потом доусилить, как вы собирались сделать, но это поднимет уровень шумов
Michael
Подключение планируется инверсивно, если вы имеете в виду коррекцию звона на высоких частотах, до этого пока не дошел для вторичной обмотки
Vyatcheslav
С малым выходным сопротивлением источника сигнала эта цепочка бесполезна чуть меньше чем полностью
Michael
В данном случае открытым остается вопрос, как ограничить пользователя от перенасыщения первичной обмотки с "подачей" +10dbU?
Vyatcheslav
Про пару резисторов прочли?
Michael

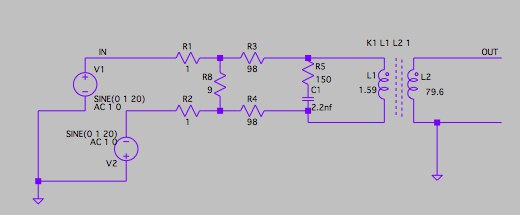

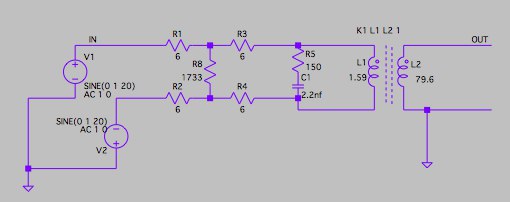

Прочел, но тут не учитываете неравномерный импеданс проводника, данная цепь нивелирует паразитивные свойства провода. так-же Вы взяли за пример 10:200ом конвертирующий аттенуатор, первая схема понижает на нужные -4. Тут всеже в выборе дилемма, или если вдруг существуют лучше варианты?
Michael
Входной сигнал регулируется потенциометром, пользователь может легко перекрутить его, подав +10dbU
Vyatcheslav
К чему это приведёт?
Vyatcheslav
Схема источника сигнала есть?
Michael
К сожалению нет. Это готовое устройство, цап с линейным выходом у которого выходной импеданс < 10 ом, +10dbU усиления (ручка уровня на максимум)
