Добрый вечер . Скажите димер Атлас Дизайн имеет 3 контакта L1, L2 и выход. Если подключить к L2 и выходу, будет ли отключаться полностью источник света?
Добрый вечер . Скажите димер Атлас Дизайн имеет 3 контакта L1, L2 и выход. Если подключить к L2 и выходу, будет ли отключаться полностью источник света?
Комментарии: 90
Denis
Зачем? Это для подключения с переключателями или двумя диммерами. По умолчанию начинайте с L1
Ivan

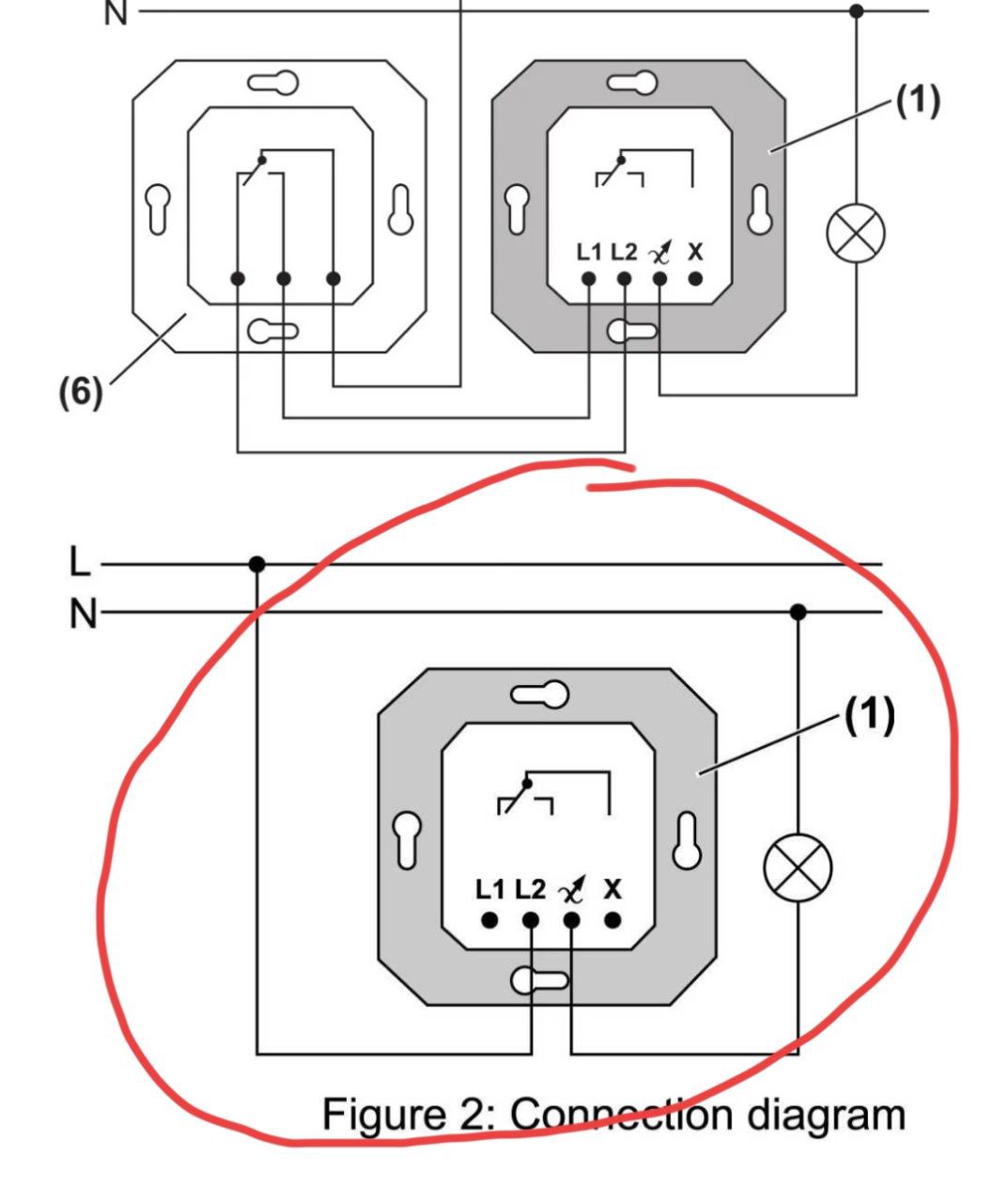

То есть L1 и выход? Просто на обычном Вико есть щелчок, когда на минимум. На атласе нет как будто. Поэтому засомневался И вот это ещё говорит про L2
Denis
Щелчок не появится, если подключите на другой контакт. Найдите схему подключения, и по ней. Если это от данного диммера, то так, хотя надо смотреть все картинки. Разницы в принципе нет.
Ivan
Да, пишут что именно он здесь. https://triptonkosti.ru/13-foto/dimmer-shnajder-elektrik-atlas-dizajn-shema-podklyucheniya-98-foto.html Я к тому , что не надо третий провод тянуть для полного отключения . L1 и L2 можно будет перекинуть в процессе. А вот кинуть жилу ...
Denis
Это зависит от диммера, нужен ему ноль или нет. Еще раз, смотрите схему.
Ivan
Нет ноля. L1, l2 и выход
Denis
Тогда не вижу необходимости в иных проводах, если вы не собираете схему из нескольких прибрав. Если на схеме два, то два. Но к выключателю стоит прокладывать минимум трехжильный кабель.
Ivan
Не понял про трёхжильный. Зачем , если он управляет одним источником света и просто фазой. Вопрос тут основной про полное отключение именно в атласе
Denis
Таковы правила, по ним все вновь прокладываемые должны быть. Сегодня одним, завтра другим, нормы.
Ivan
Извините за наглость. Где прочитать такие новые правила можно?
Vadim
СП 256 в данном случае
Doctor
И в ПУЭ есть кажись
Vadim
Если правильно помню, ПУЭ требует заземление, но разрешает тянуть его отдельным проводом, а вот СП256 требует в жилом доме (ну или как минимум в МКД) тянуть именно трёхжильные провода.
Ivan
Спасибо Так мы сейчас про выключатель . зачем ему заземление? Заземление идёт на источник света из распред коробки
Vadim
Если на выключателе есть металлические части, например, они должны быть подключены к заземлению. Не токоведущие, разумеется
Ivan
Ясно. Это совсем другая история.
Vadim
Опять же, захотите проходной выключатель поставить — нужна ещё одна жила. Захотите двухклавишный — тоже нужна ещё жила. Захотите димер, которому нужен ноль, — ну, вы поняли. :-)
Ivan
Да это понятно. Тут вопрос про димер был. Мы уже далеко ушли от него
Vadim
Ну, с другой стороны, мы ещё даже до обсуждения дня рождения Миядзаки не дошли.
Denis
Я не привязывал прокладку кабеля к диммеру. Сегодня диммер, завтра выключатель. Проводка не прокладывается только по сегодняшним потребностям. Нормы универсальны.
Ivan
Даже если выключатель . все равно одним источником управляет и все равно 3я жила не нужна. И все в коробке без доступа. Хотелки отменяются в будущем
Denis
Ваше право так считать, и делать как угодно. Норму и как стоит делать я вам указал.
Ivan
Правильно вы указали , но не в данном случае. На димер и любой другой выключатель внутренней установки РЕ не требуется
Denis
А причем тут ПЕ? Я писал тянуть надо ПЕ, укажите где?
Ivan
Хорошо. 3 жилы не требуется на выключатель
Artem
но трехжильный провод желателен, но не обязателен
Vladimir
У него пластик электричество проводит)))
Denis
Когда как, иногда да. Нет смысла спорить, пустое. Делайте хоть одну, указал как верно и как лучше, ваше право экономить и халтурить.
Ivan
Да не желателен он, если проект есть. А не потом придумают На что опереться , чтобы иногда превратилось в правило Да какая тут халтура? О чем вы говорите. НИКАКОГО нарушения нет , если я проведу к выключателю 2 жилы!
Denis
Если относительно вашего текста, то ставить люстру с двумя положениями, тогда будет правило. Иначе ваш вопрос не понятен.
Denis
Ваше право так считать, мое иначе.
Ivan
В СП 256 нет и нигде нет указаний по проводке к выключателю 3х жил. За исключением наружных. Не прав? Извинюсь. Скрин покажите из правил про это
Denis
Нет деланий, на выключатели. Есть общее три жилы, с этим не спорите?
Ivan
Жаль вы просто упертый ....
Vadim

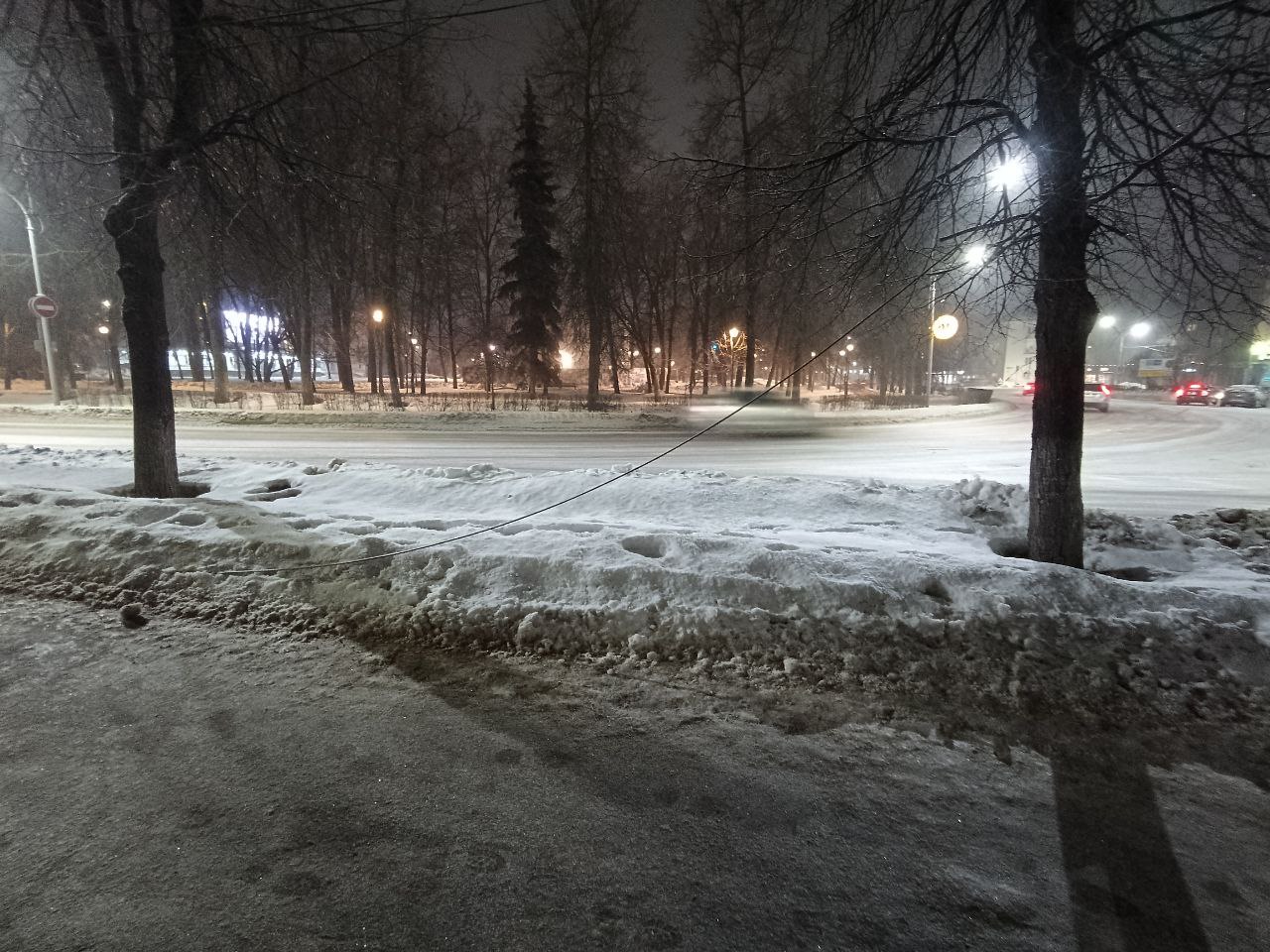

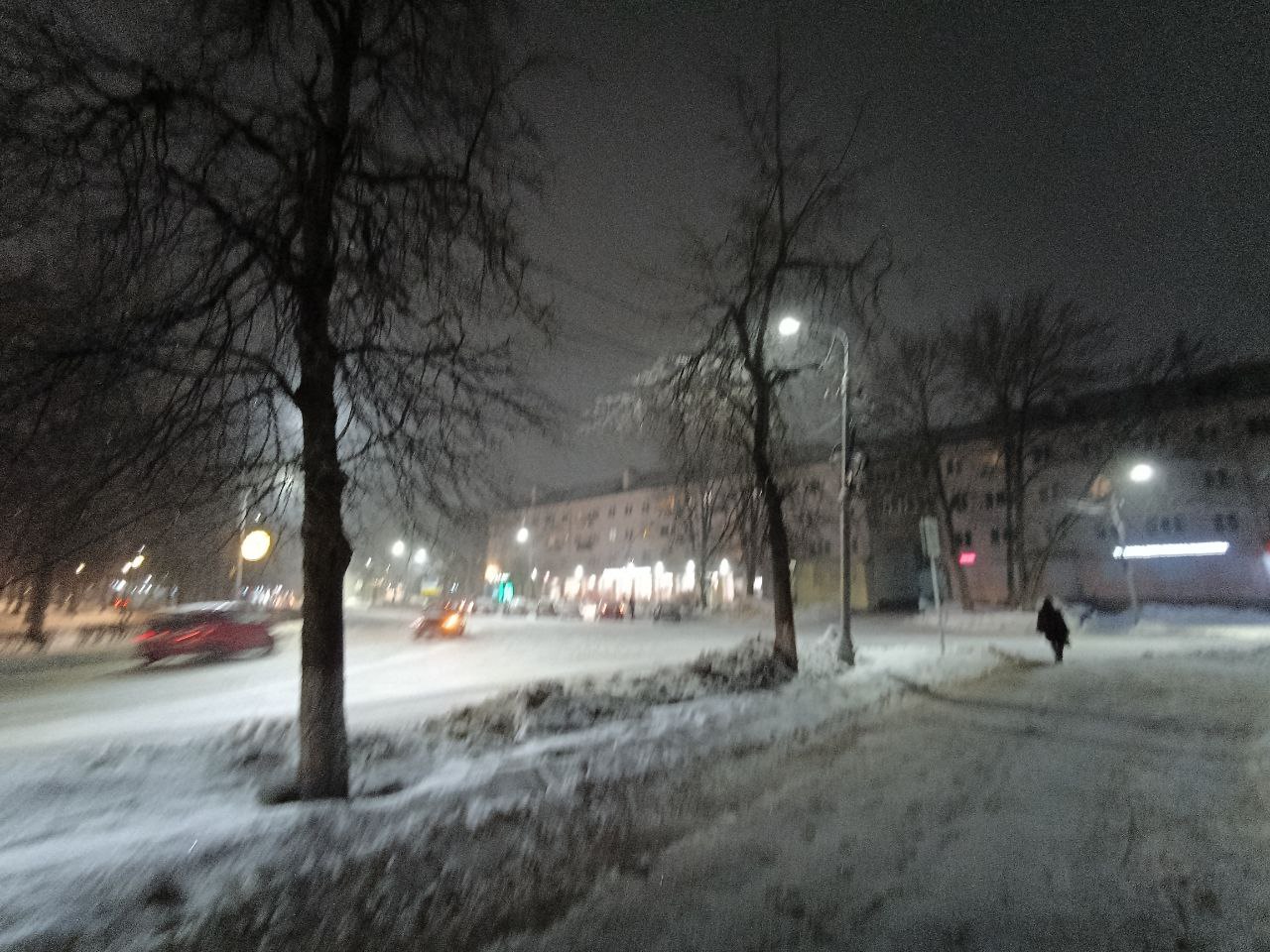

Кто знает куда в Великом Новгороде стучать на тему обрыва провода на улице?
Doctor
К нам приехал, к нам приехал, электрик Коля, дорогой А это не интернет?
Vadim
Вот не скажу сейчас, ушёл. Не исключено, больно уж он толстый и один такой Вчера по крайней мере было нормально
Doctor
Denis

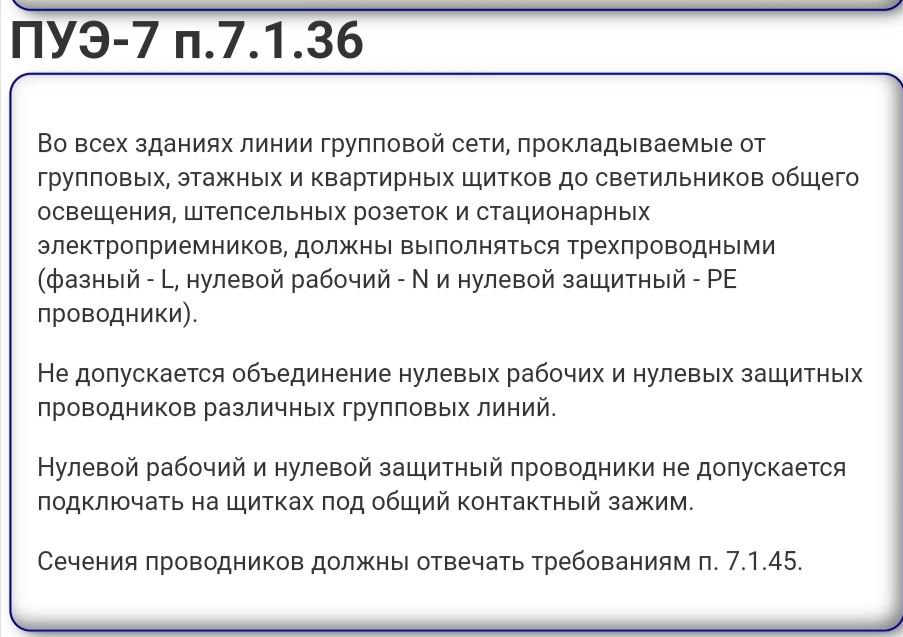

Вы также. ПУЭ 7.1.36. вам чем не устраивает?
Ivan
Давайте вместе найдём слово выключатель . Или он уже светильником зовётся?
Denis
Глупо выделять этот кусок, это все входит в освещение. Нет и нет, я считаю так, вы иначе, это нормально. Любой нормальный монтаж делается трежхильным минимум, полно видео на Ютубе. Спорить не о чем, каждый при своем.
Ivan
Ну, вы указали СП 256. А там про ПЕ
Doctor
Потому что сторонние проводящие части должны быть заземлены
Ivan
Вы мне одно скажите димер атлас дизайн полностью отключает источник света? Покажите бытовой выключатель, которому требуется заземление
Lemon
Любой наружной установки. Там есть место под pe
Artem
Тут норма ПУЭ о другом, и если говорить точно, НЕ сказано о трех проводах для выключателей но три провода нужны, и это верно цена вопроса -"0", не нужно двужилку для выключателей, трехжилку для светильников заказывать отдельно. верно пишут- сегодня одно, завтра другое, потом третье. не для любого. Если пластик, то нет.
Lemon
Купите Шнайдер или тот же иек форс. Клемма есть, значит надо
Vadim
Я думал, что это просто место где можно зафиксировать ту самую не нужную в данный момент жилу...
Doctor
Ага, конечно
Artem
Так это не распространяется на все выключатели, даже у названных производителей
Doctor
Вы много выключателей видели с пластиковой монтажной рамкой?
Artem
да, много
Doctor
Не накладных Покажите хоть один
Vadim
Ну, если корпус реально весь пластиковый.
Doctor
В таком случае пластик заземлять не требуется
Lemon
Контроль требует)
Doctor
Но мы на заводе и пластиковые трубы заземляли и коробки пластиковые
Lemon
Угу
Doctor
Кто смеётся, тот не сталкивался со статикой)
Vladimir
при статике заземление на пластике спасёт, пластмасса не проводит электричество, а наэлектризованный человек, прикоснувшись к заземленному устройству, получит незабываемое ощущени
Artem
там, в ПУЭ, речь о электроприемниках, розетках, светильниках, что логично, а не цепях коммутации конденсат накапливается на трубах, или даже в них, а он электропроводный
Doctor
Не в этом дело. Чтобы статическое электричество не накапливалось
Denis
По вашему кабель что питается в щите от автомата светильник, в какой точке превращается в коммутационный и возвращается обратно заходя в светильник?
Artem
трением о выключатели и трубы? Что у вас там происходило? ни в какой
Denis
Тогда причем тут цепи коммутации. И так написано криво, вы еще усложняете )
Artem
а не заземление в привычном смысле
Doctor
Ну это да, не совсем заземление
Artem
линия коммутации- от коробки, щитка, даже от светильника, отдельная линия к выключателю, нет "0" нет "РЕ"
Geopolis78
Денис, ты не прав
Denis
Тогда поясните в чем
Lemon

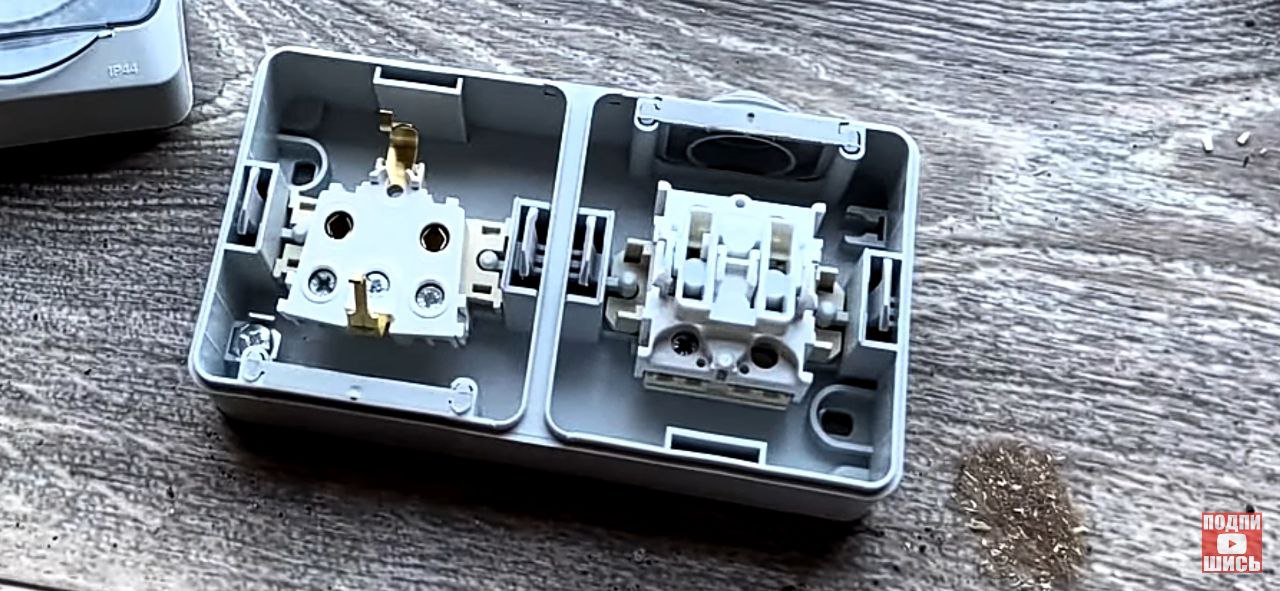

Блок выключатель+розетка. Тоже есть
Artem
я не знаю назначение клеммы РЕ в этом изделии предполагаю, что через хомут заземляется металлорукав или стальная труба, так действительно удобно.
Denis
Это проходная клемма, не для заземления данной розетки. Чтобы соблюсти глупое правило про шлейфование. или если уже заняты клеммы ДСУП и надо запитать соседнюю.
Andrew
на работе выдали, на соседней фабрике с ошибкой печати коробки
Viktor
Пишите претензии в Москву))
Geopolis78
Сколько лет, сколько зим)
Denis
Тут именно об этом, но кусок от выключателя до коробки тут не описан, как бы. Есть другое нормы, там нет такого уточнения как тут, насколько помню. Очеь глупо прокладывать все трехжильным, как указано в норме, и отдельно класть двухжильный на выключатель. Некоторым диммерам нужен ноль, например, ну и т.д.
Vadim
Любой с металлической рамкой и/или клавишами.
Doctor
Любой с металлической рамкой
Vadim
Если при выключении кнопкой (нажатием на регулятор) свет гаснет моментально, а не плавно, то, скорее всего, да.
R0nald
а бывают диммеры которые не отключают полностью? не встречал. атлас точно отклбчает
Doctor
Бывает Которые без щелчка в конце хода минимального положения Они там всё равно какую то мизерную составляющую выдают
R0nald
оке. не встречались такие. ну атлас точно отключает не так давно их ставили
Ivan
Вы лучший. Я ждал вас. Спасибо. Меня смутило , что нет щелчка как у дешёвого Viko
Denis
В конце выключение значит было, тут нет, по разному бывает.
Vladimir
Денису физику на пересдачу
Denis
ПУЭ 7 п.7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники). Также СП искать надо.
