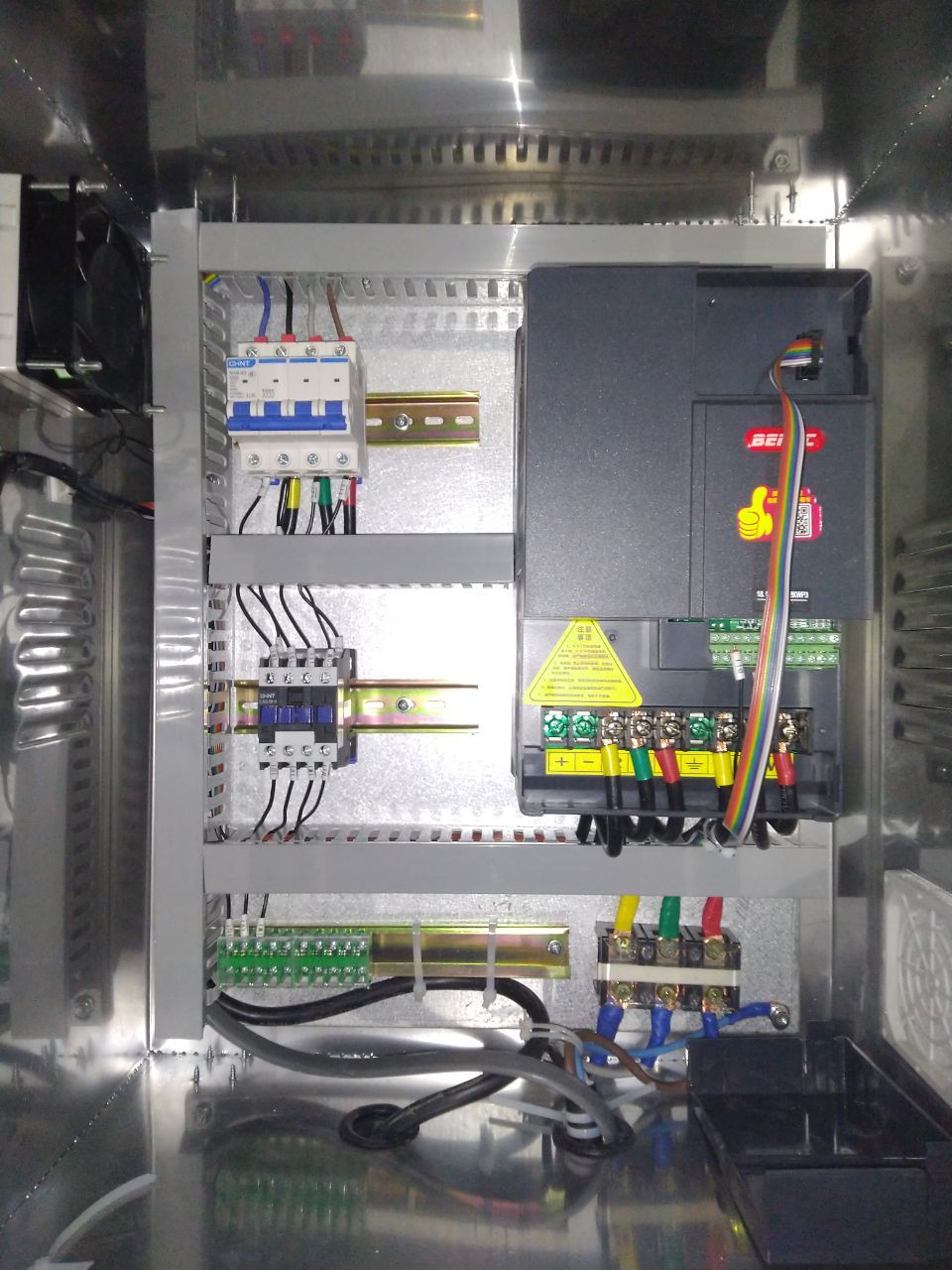

Всем здравствуйте! Подскажите, пожалуйста, что можно сделать с этим безобразием? Пришел китайский станок, на частотниках все порты к дисплеям ушатаны. Рукой провод понажимаешь - включается экран. Отпускаешь - снова контакт пропадает. Только перепайка спасет или что-то ещё можно придумать?
Комментарии: 70
Werevolf555
рекламацию поставшику. а что типа никого не было от продавана или изготовителя для наладки.
Anonim
Поставщику написал уже. Нет, никого не было. На момент покупки они сказали о том, что данная опция недоступна Есть онлайн поддержка в вичате Я их дом труба шатал)
R0nald
из Китая прям шло? у них часто такая херня. мы когда там стержни для изоляторов покупали там человек на приемке жил. иначе со второй партии начинали говно слать
Anonim
Начальство ещё полный объем выплаты сделало, когда даже толком не успели протестировать все оборудование. Одни хотели продать быстрее, наши - купить. А спецы сейчас мучаются, то одно г всплывёт, то другое. Я подумал о том, что скорее всего, можно поменять с lan-порта на vga. Они взаимозаменяемы наверное. Это будет быстрее и дешевле перепайки.
Werevolf555
там не VGA А RS 485
Anonim
А выше порт, синий который?
Viktor
Вы хоть посмотрите в гугле сколько пинов в vga, и для чего он нужен)
Anonim
Мне сейчас найти бы самый оптимальный вариант и за выходные исправить бы) Поэтому и написал в чат, чтобы услышать мнения людей
Artem
и без панели работать будет так что не спешите, перепаивать без согласования с руководством
Anonim

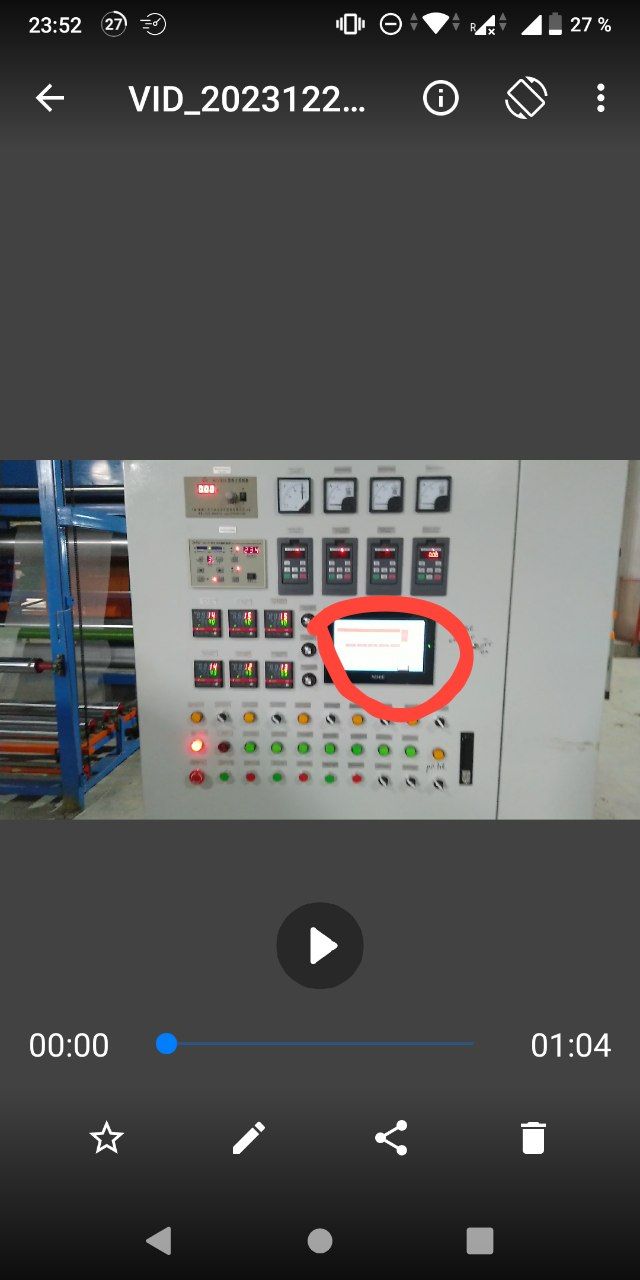

Там на главный дисплей контроллера выводятся значения, работает, да. Это как раз руководство заморочило тем, что "а в окошечках у вас цифры должны быть, а они у вас не светятся"
Viktor
Но я советую все таки пропаять гнездо и обновить штекер ЛАН Работать будет только от ЛАН Ком порт - для связи с пк
Artem
есть вариант подключить по сети 485 к ПК к SCADA и на мониторе видеть параметры Я так котел подключал, видел "Алармы" и на компе видеть параметры Начальству пофиг 'кабы чего не вышло'
Anonim
Понял, спасибо всем за ответы. Вскрою, посмотрю, можем ли мы что-то сделать или лучше не трогать вовсе) Да оно и так выводится на главный экран контроллера, все параметры.
Artem
без согласования с руководством- точно ничего не трогайте. какого контроллера?
Viktor

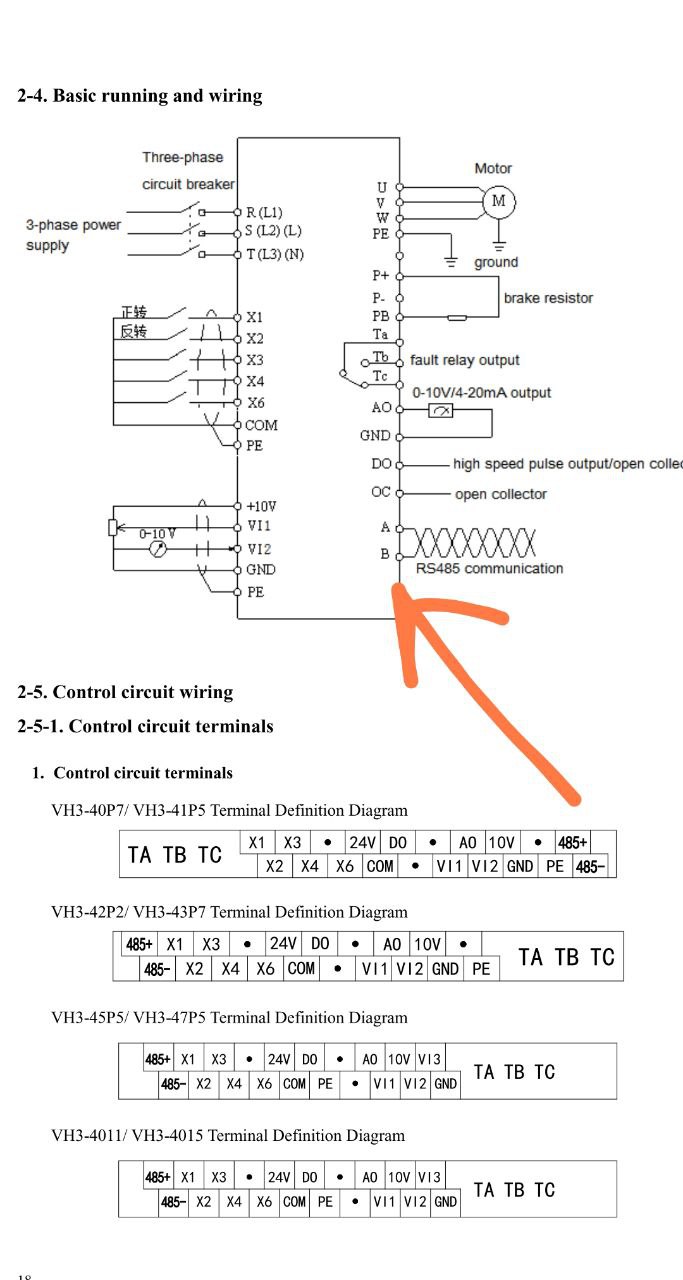

Это от клемм обычно берется, там на клеммах есть выходы модбасовские
Artem
это было бы круто
Viktor
Есть, я уже мануал посмотрел) Да и на всех с какими работал, обычно есть
Werevolf555
там может быть и 485 продубдирован так. у меня на одном из станков на частотниках так что разъем rg45 а на клемник уходит 4 провода
Viktor
Да понятно что это не изернет))) но факт что на нем есть питание, а на ком порте - нет
Artem
может быть и другое- I2C, например для панели- вполне геморно, но даже если зафиксировать кабель в рабочем состоянии, то ненадолго это- он, видно, ушатан
R1obn
Не кабель ушатан, а гнездо. Вскрыть, закрепить, пропаять и радоваться.
Werevolf555
У VGA 15 пинов а тут 9
Viktor
Или 232
Werevolf555
как вариант
Artem
ничего вы не добъетесь, поменяв порты
Artem
напрямую припаяйте, если уверены, что сможете.
Anonim
Да, из самого Китая... Так и надо было кого-то отправлять на приёмку, начальству дорого было. А теперь: "Ой, а как же так, нам говорили, что все проверяли и все работало". Имеете в виду, что можно кабель в гнездо к дорожкам припаять?
R1obn
Зачем кабель? Вскройте, увидите проблему, пропаяйте, закройте.
R0nald
да да они всегда так говорят.
Artem
да, только многопроволочный кабель. Я предполагаю, там 4 проводника и земля использованы не факт, что все пины используются СОМовский -стандарт для перепрошивки или диспетчеризации с SCADA
Viktor

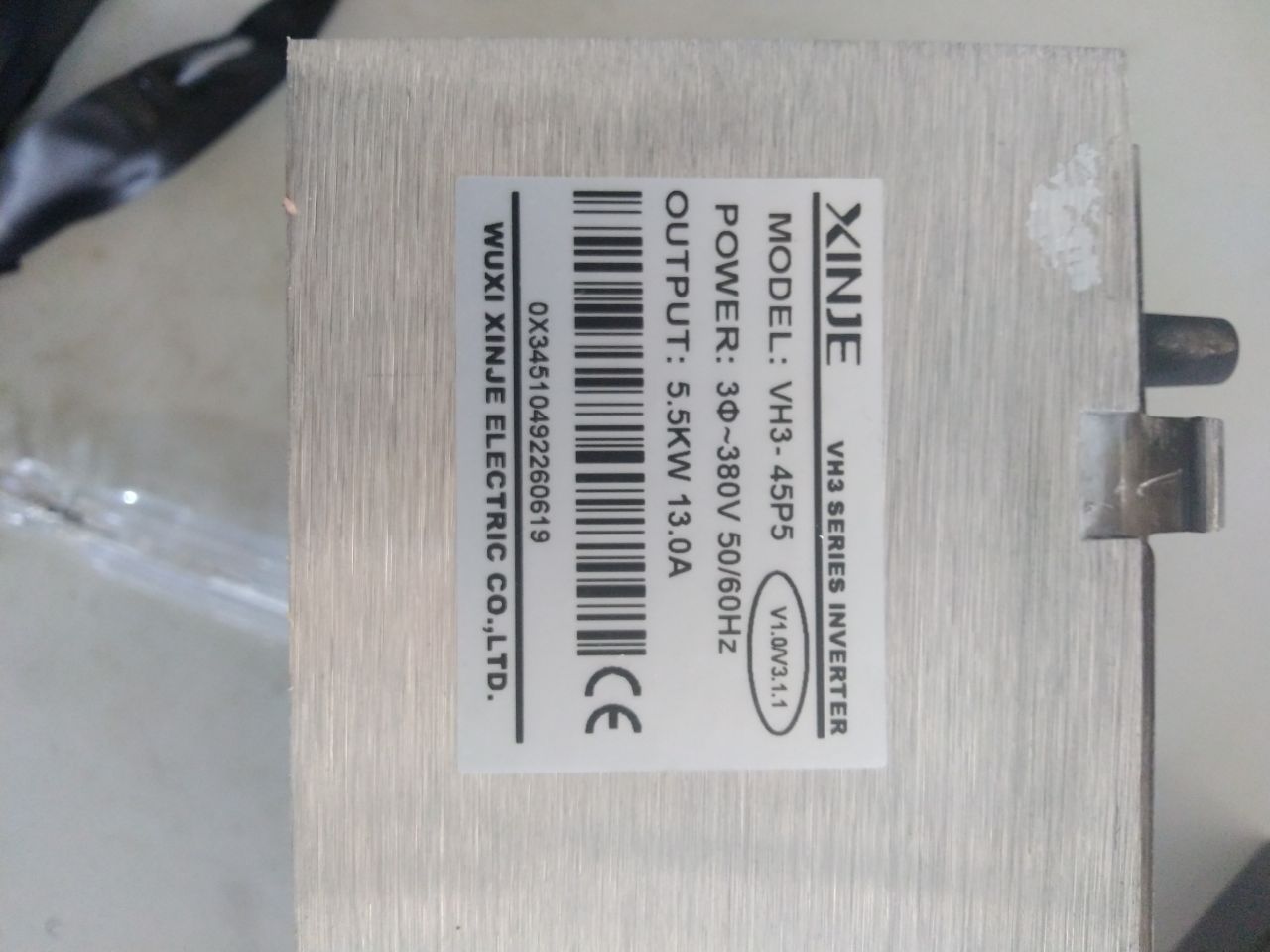

Только 4, минимум 2) Какая модель частотника?
Viktor

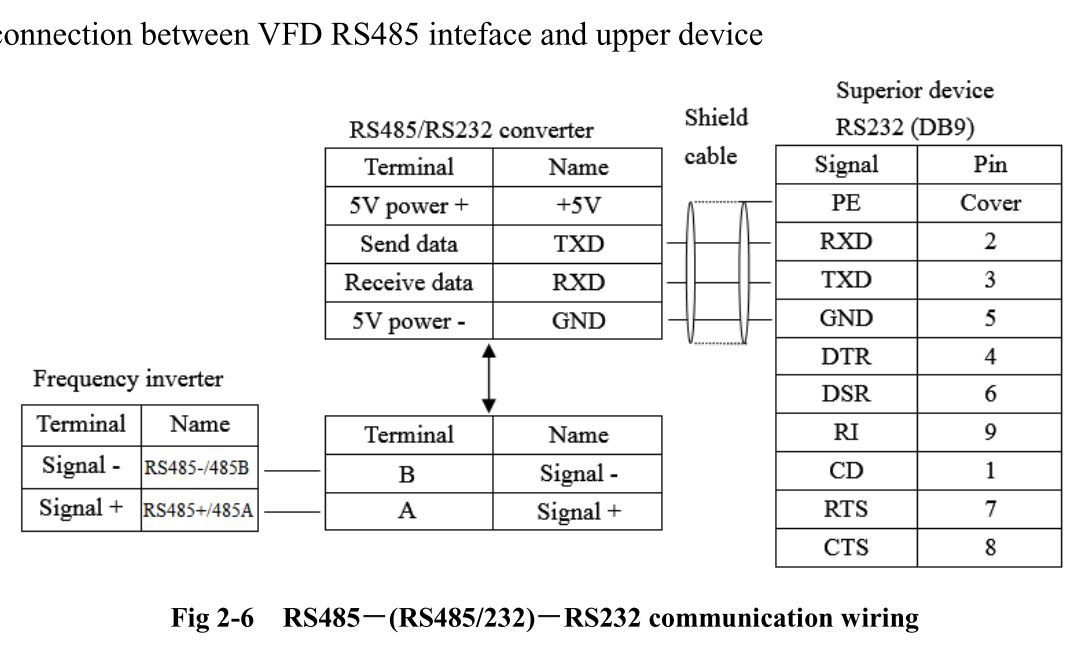

Вот схема, от частотника идет 485, далее на миниплате с гнездом rj45 - конвертер 485/232, сам пульт с экраном работает по RS232 Все остальные подробности сам изучай в мануале
Anonim
Благодарю за мануал! Спасибо большое!
