Слабовато как-то. Просто я ремонтирует усилитель, автомобильный, 800 w три канала восстановил, на четвертый по неопытности не хватило мосфедов, или брак их был, пять штук ушли в мир иной. Так вот там каскадов больше. 5 рядов малосощный биполярных, один между мосфедами и выходной каскад естественно. Преобразователь даёт -+26 вольт, и феррит кольцо по габаритам ватт на 400. Ну 400w я поверю. И там схематика и простая и повторить хочется, но интересно, а если мосфеды паралелить и вольтаж поднять. Хотя они итак не греются... Один канал грелся из за этой корректировки, отпаял кандер, перестали греться мосфеды.
Жаль сейчас посмотреть не могу, впн не включается
Ну замеры снять не приходилось, только восстанавливаю. И он был на irf730ых а я ему скормил irfz44n, по току вкуснее. Ориентируюсь на преобразователь, по питанию сужу. Думаю, может домотвть ему до -+35в ? Но габариты сердечника - смотреть надо, позволят ли. В общем схема похожая есть - это хорошо, как минимум выходная часть похожа. "Корректировку" с форума прочитаю для полноценности. Да и проблема - делаю без осциллографа, слепой. Благо есть вычисления на программах и приблизительные замеры мультиметром.
Ориентируюсь на преобразователь, по питанию сужу. - как? насудили 800Вт, потом сами пищите "Ну 400w я поверю" - шизофрения какая-то)) а, наклейка - рулит)
Комментарии: 26
Zoog

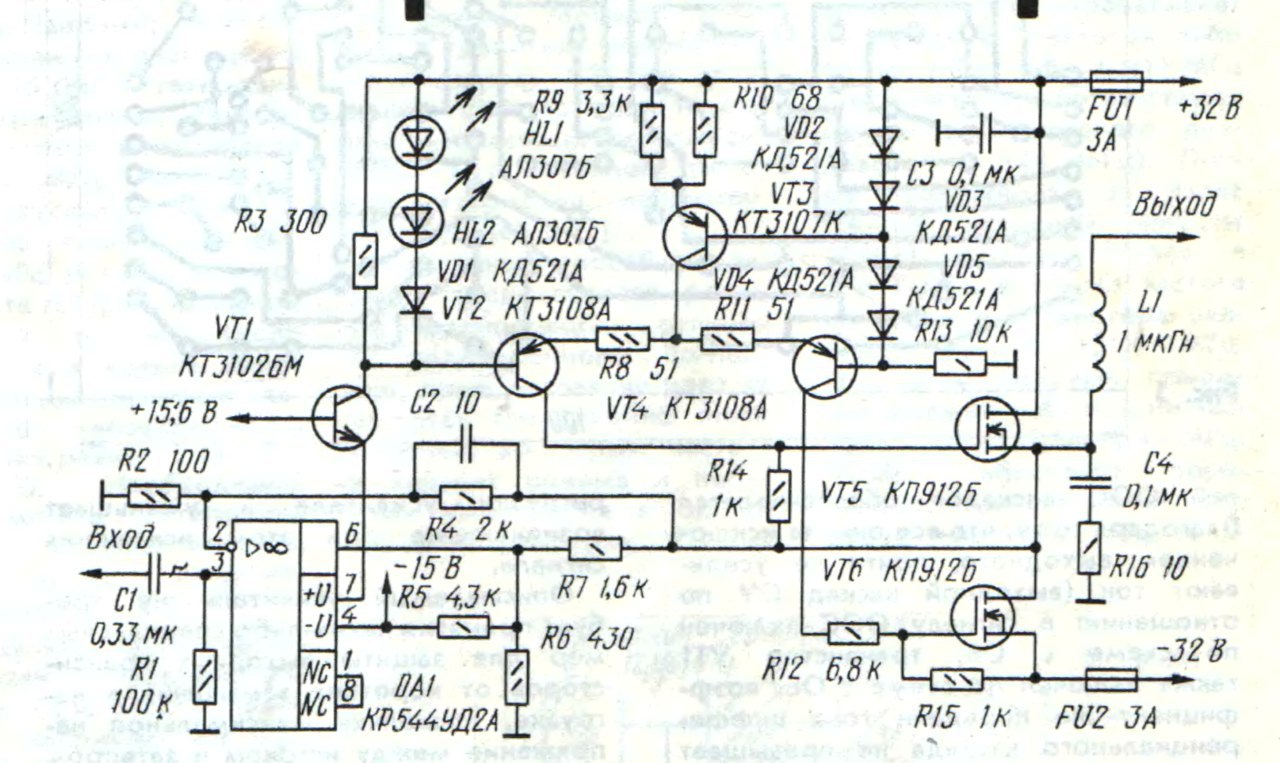

Обратноход держи:
Benjamin
Это гасящие высокие частоты, типа срез? Снабер? Благодарен. Какое есть мнение, сколько ватт?
Zoog

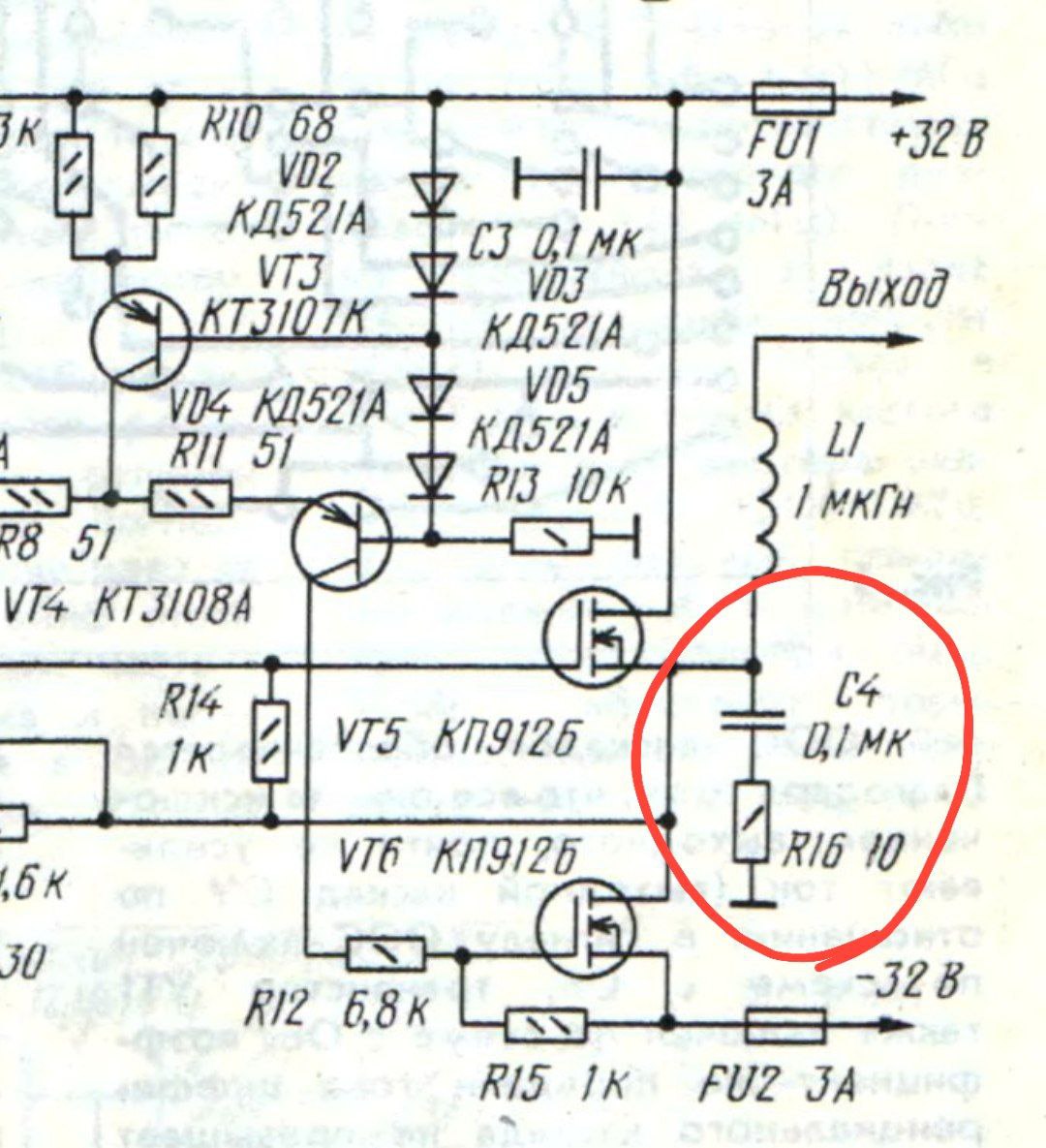

Это коррекция
Benjamin
Можно подробнее? Я не грамотный. Учусь, лишь бы не поздно было
Zoog
радио 88-09 https://forum.vegalab.ru/showthread.php?t=80186 попроще: https://forum.vegalab.ru/showthread.php?t=73242
Benjamin
Слабовато как-то. Просто я ремонтирует усилитель, автомобильный, 800 w три канала восстановил, на четвертый по неопытности не хватило мосфедов, или брак их был, пять штук ушли в мир иной. Так вот там каскадов больше. 5 рядов малосощный биполярных, один между мосфедами и выходной каскад естественно. Преобразователь даёт -+26 вольт, и феррит кольцо по габаритам ватт на 400. Ну 400w я поверю. И там схематика и простая и повторить хочется, но интересно, а если мосфеды паралелить и вольтаж поднять. Хотя они итак не греются... Один канал грелся из за этой корректировки, отпаял кандер, перестали греться мосфеды. Жаль сейчас посмотреть не могу, впн не включается
Zoog
а зачем Вы пишете Д? чтоб круче звучало? 26В.. это какая нагрузка, 1Ом что ли?
Benjamin
Д? Ну похоже на то, что низкоомник
Zoog
*мосфет через Д
Benjamin
А, так запомнилось мосфет.
Zoog
похоже или как? спецификации есть или Вы на наклейку "8000Вт РМРО" ориентируетесь?) "Дранзистор" тоже пишите?
Benjamin
Ну замеры снять не приходилось, только восстанавливаю. И он был на irf730ых а я ему скормил irfz44n, по току вкуснее. Ориентируюсь на преобразователь, по питанию сужу. Думаю, может домотвть ему до -+35в ? Но габариты сердечника - смотреть надо, позволят ли. В общем схема похожая есть - это хорошо, как минимум выходная часть похожа. "Корректировку" с форума прочитаю для полноценности. Да и проблема - делаю без осциллографа, слепой. Благо есть вычисления на программах и приблизительные замеры мультиметром.
Zoog
зачем замеры.. откуда инфа про 800Вт?
Benjamin
Наклейка Но и играл он когда-то давно очень сильно. Слышал его)
Zoog
irf730 - 400В, 5А. гон
Zoog
Ориентируюсь на преобразователь, по питанию сужу. - как? насудили 800Вт, потом сами пищите "Ну 400w я поверю" - шизофрения какая-то)) а, наклейка - рулит)
Benjamin
Ну заявлено 800, а преобразователь на вид на 400. Факта нет не там не там
Zoog
нагрузку они обязаны где-то на клммах писать, ищите
Benjamin
В мостовом режиме 2 ома можно подключать
Zoog
точно? или опять "на глаз"?
Benjamin
Ну типа описание подключения саба к нему. 2-4ом Два динамика в паралель включал - 2 ома, на канал без моста, ели теплые становились мосфеты
Zoog
что за описание?
Benjamin
На той же наклейке
Zoog

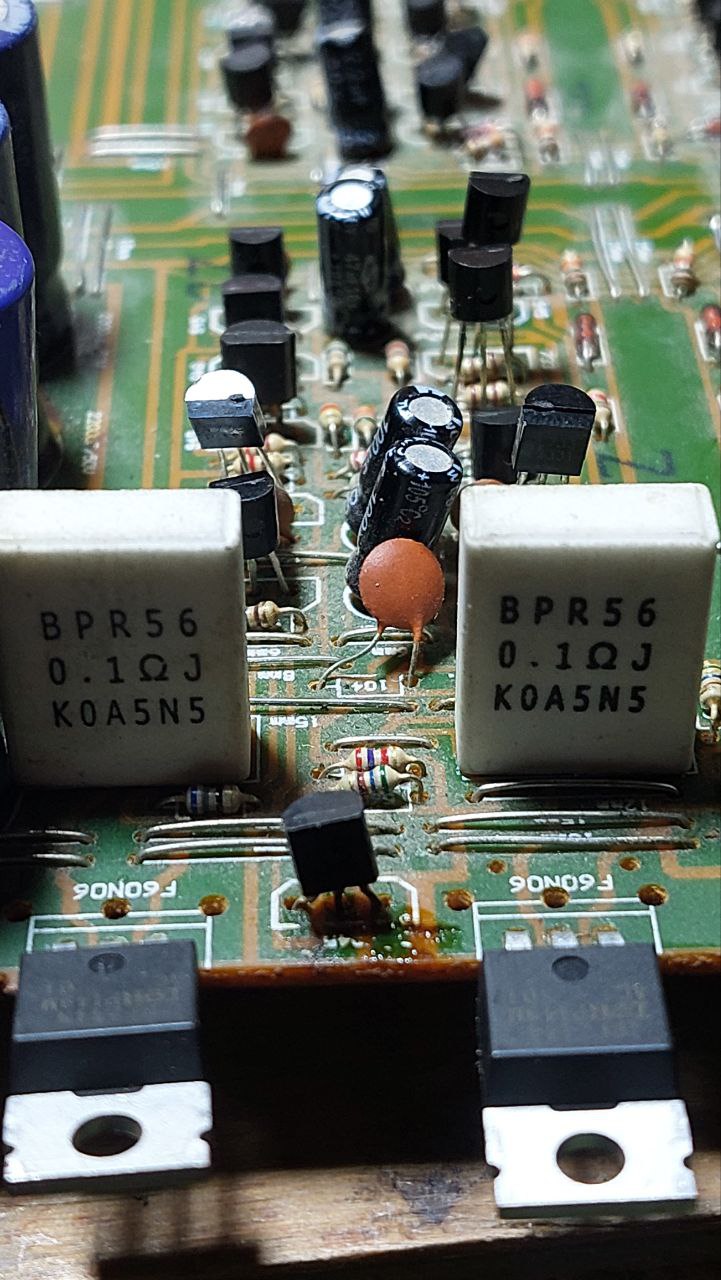

тогда фото. с маркировками транзисторов всех транзисторы проверялись на фейковость?
Benjamin

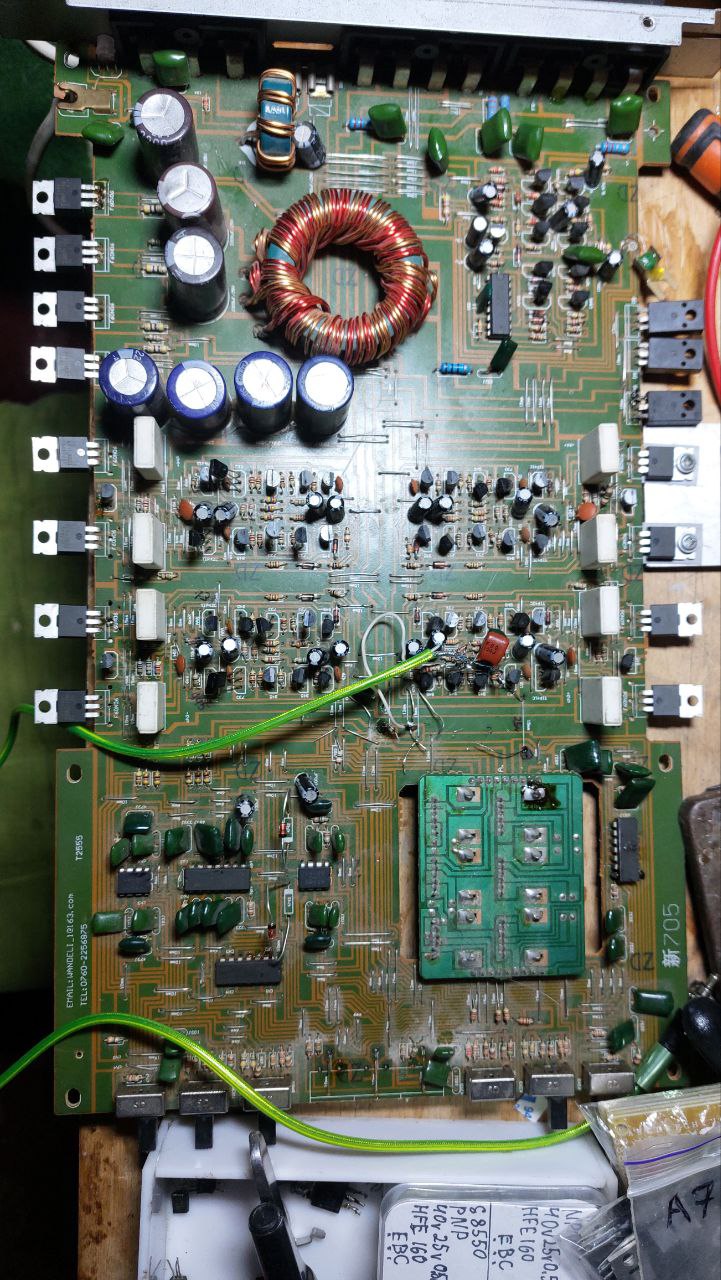

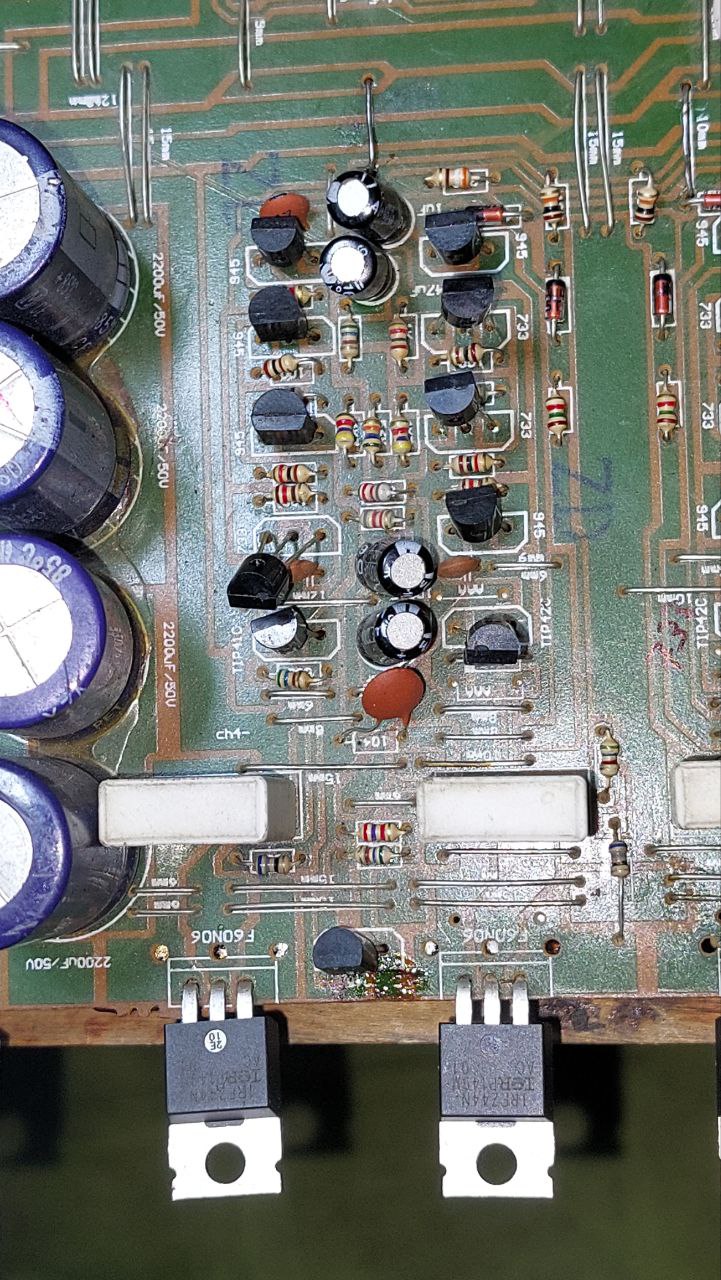

Хорошо, заодно плату сфоткаю. И преобразователь. Но это не сейчас, не имею возможности быть рядом с усилком сейчас. Неа. Увы
Zoog
ссзб) https://ya.ru/search/?text=как+проверить+мосфет+rdson&lr=10335
