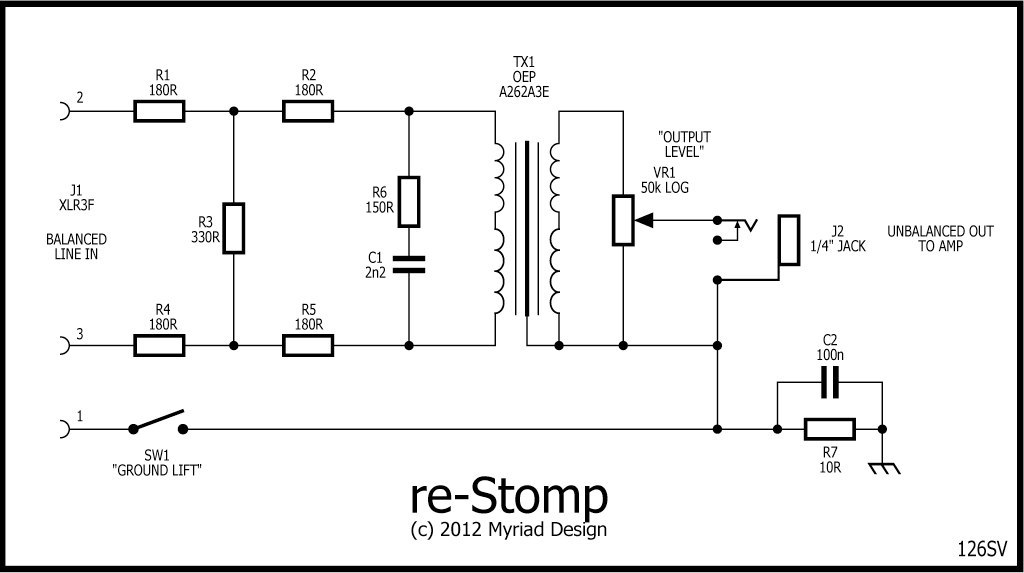

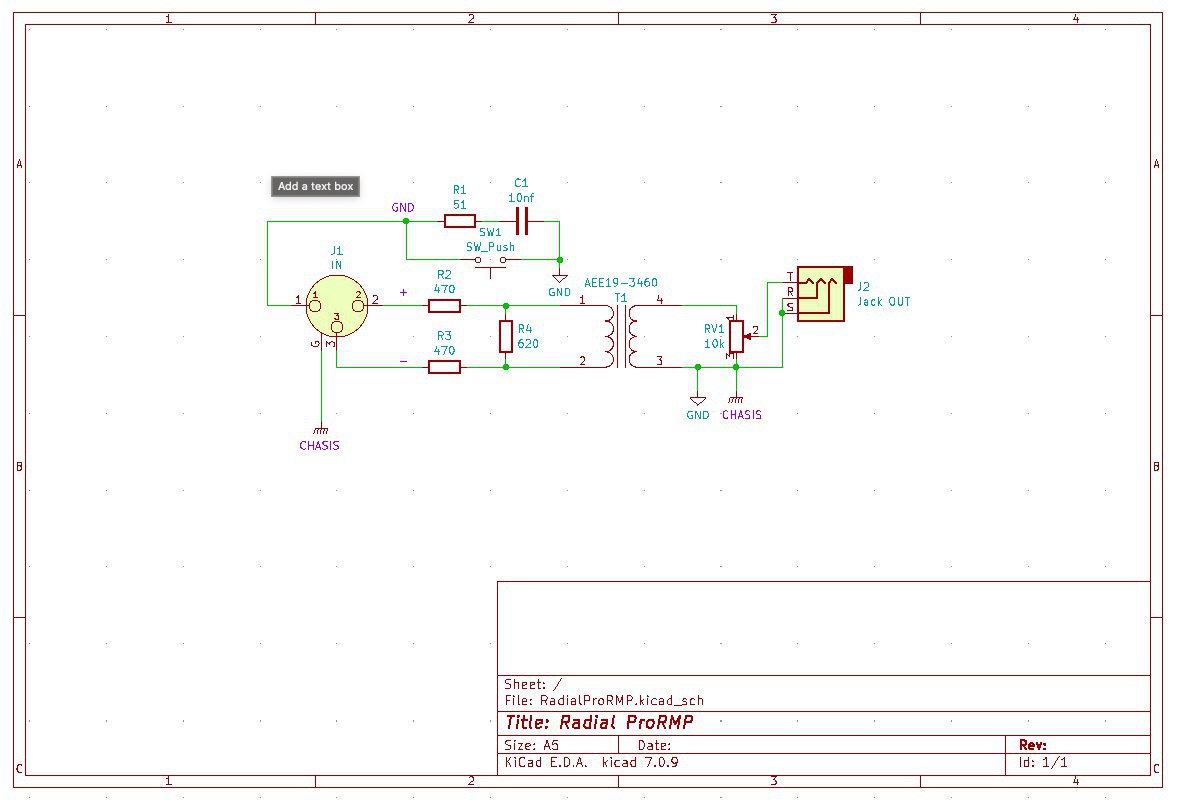

Какой принцип у данного включения? Ground lift - для устранения проблем с петлями заземления. Как понимаю он пропускает на массу высокочастотный переменный ток который срезает данный фильтр?
Какой принцип у данного включения? Ground lift - для устранения проблем с петлями заземления. Как понимаю он пропускает на массу высокочастотный переменный ток который срезает данный фильтр?
Комментарии: 6
Boevoy
Скорее это простой способ подавить дребезг
Michael
да, только не совсем понятно почему фильр пропускает на локальную землю (которая так-же соединяется с корпусом устройства) только высокие частоты (выше 300кгц). Разве не должно быть наоборот?
Michael
Дело в том, что мне как раз это не понятно. какова цель в установке фильтра, если разомкнутая сигнальная земля с левого порта изолирует полностью, так-же что является причиной установки фильтра высоких. а не низких. Например есть вот такие вариации: Чтобы избежать подобных проблем и при этом ограничить ток, проходящий в экранирующем проводе кабеля, до значения, не вызывающего проблем, применяется схема, называемая ground lift. В этом случае между заземлением оборудования и экраном кабеля устанавливается резистор (обычно около 100 Ом). Этот резистор ограничивает ток, проходящий в контуре заземления, но при этом обеспечивает достаточно хорошее соединение с землей. К сожалению, эта система довольно чувствительна к радиопомехам, поэтому резистор 100 Ом обычно шунтируется небольшим конденсатором (обычно от 4 пФ до 10 нФ), который делает импеданс низким на радиочастотах, но не позволяет протекать слишком большому току 50 Гц. Тут автор неправильно скопировал номиналы:
