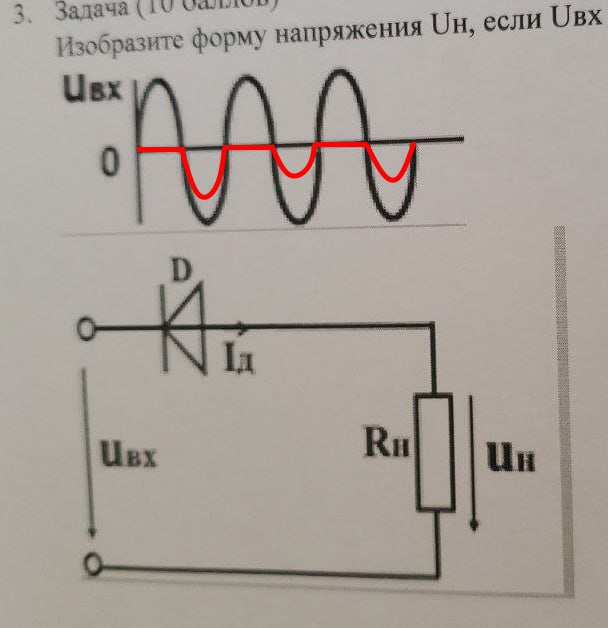

(не слушай меня я не настоящий сварщик) Так вроде по идее, если считать что стрелка Uвх показывает направление при верхней полуволне. Проходить будет только нижняя полуволна, относительно стрелки Uн напряжение будет отрицательным Rн даст какое-то падение (т.е. амплитуда будет меньше). Амплитуда указанная красным подразумевается одинаковой (нарисовано криво — высота синусоид одинаковая)
Комментарии: 8
Anonim
Спасибо
Alexey
Не слушай меня, я не электронщик - я серьезно. Мне просто интересна задачка )
Alexey
http://tinyurl.com/ypp8ar99 Кстати видимо я правильно рассудил..
Serjio
а почему первая сиська меньше? и это задача на 10 баллов? школа 9 класс? или откуда?
Anonim
Колледж, 3 курс
Andrey
А теорию просто почитать не модно сейчас? Дальше ведь вопросы сложнее будут.
Mutbka
По-первых, падение будет не на резисторе - мы на нем меряем, а на диоде. И пропущены многие важные факторы. Что, если обратное напряжение пробьет диод? Что, если прямой ток окажется слишком велик? В реальном диоде также имеется и обратная проводимость. И зона напряжений между нулем и падением напряжения на p-n переходе будет совсем не синусоидой.
Vasil
Идеальный диод. Вопросы снимаются.
