Добрый вечер, товарищи! Совсем я стал идиотом похоже. Не пойму, в чём дело со сварочником. Предыстория такая. Мой тесть работал на морозе. Ну, в смысле шёл снег и сварочник под открытым небом стоял, и в него залетал снег. То есть вентилятором, считай, прогонял. Через себя. В какой-то момент сварочник перестал работать. Ну, мне его передали, и я такой думаю, ну там делов-то на 5 минут сейчас увижу что-нибудь горелое. Разобрал, и там всё чистое. Ни намёка на прожаренное. Но сварочник не работает. На входе стоит реле, которое е включается при подаче на него 12 вольт. Видно, что. Дорожка идёт. До диодов. Ну, я всё прозвонил. Всё живое по отдельности. Реле замыкает цепь. 220 вольт. Ну, я её тоже попробовал замкнуть, но сварочник не включается, всё равно в общем, как вы поняли, я его аккуратно через. Загрузку включаю. Ну чтобы нигде ничего не сгорело. Но сварочник всё равно даже не пытается светодиодами моргнуть вообще ничего. По схемам смотрю вроде бы даже и микросхем нету, он какой-то максимально не сложный. В смысле? Схему бумажную я не нашёл. Я имею в виду при взгляде на оплату не вижу. Чтобы там супер сложность какая-то была. А принципиальные схемы почему-тоНе могу найти хотя прибор называется Ресанта 220 а. Транзисторы прозванивал. И большие, и малые. Так не видно, чтобы они были закорочены. Диоды тоже живые. Если вдруг у кого есть электронная схема, можете поделиться, пожалуйста, спасибо. Ресанта 220 а.
Комментарии: 22
Leonid
Тут проверял
Dzhonni

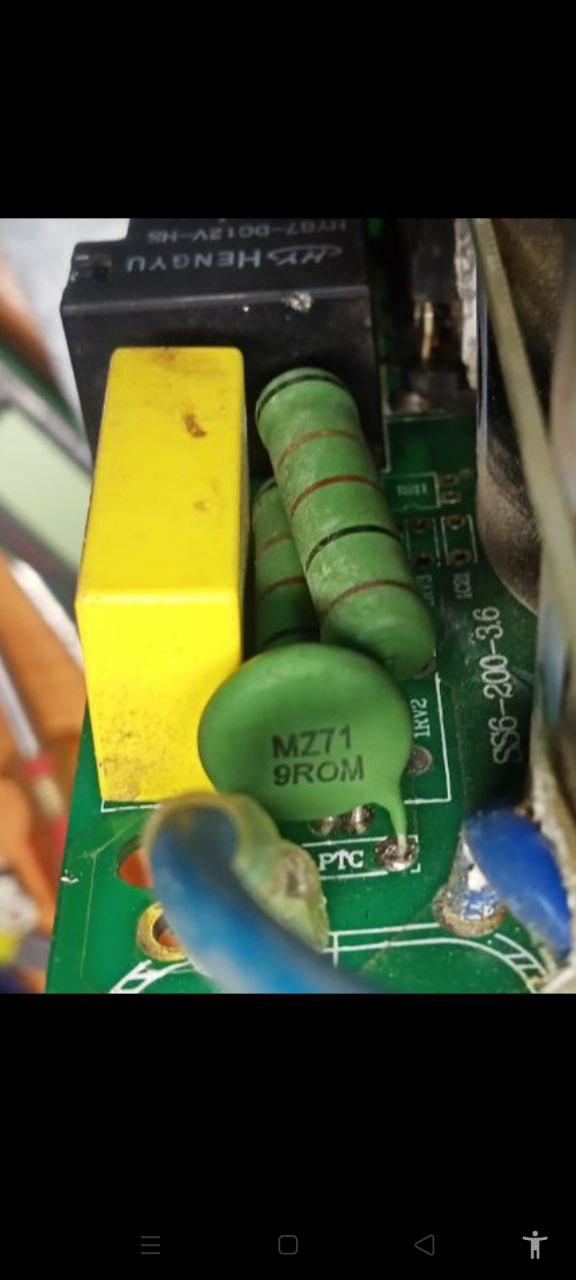

Нет. Но дело в том что ни 220 ни всякие 12 или другие напряжения не расходятся по плате. По сути кручусь вокруг входа. Там хоть какие то напряжения. Но больше всего вот этот смущает. Зеленый
Dzhonni
Он греется сильно. И после него всего 1,5в переменки.
Pavel
А это ч за сварка или блок питания?
Dzhonni

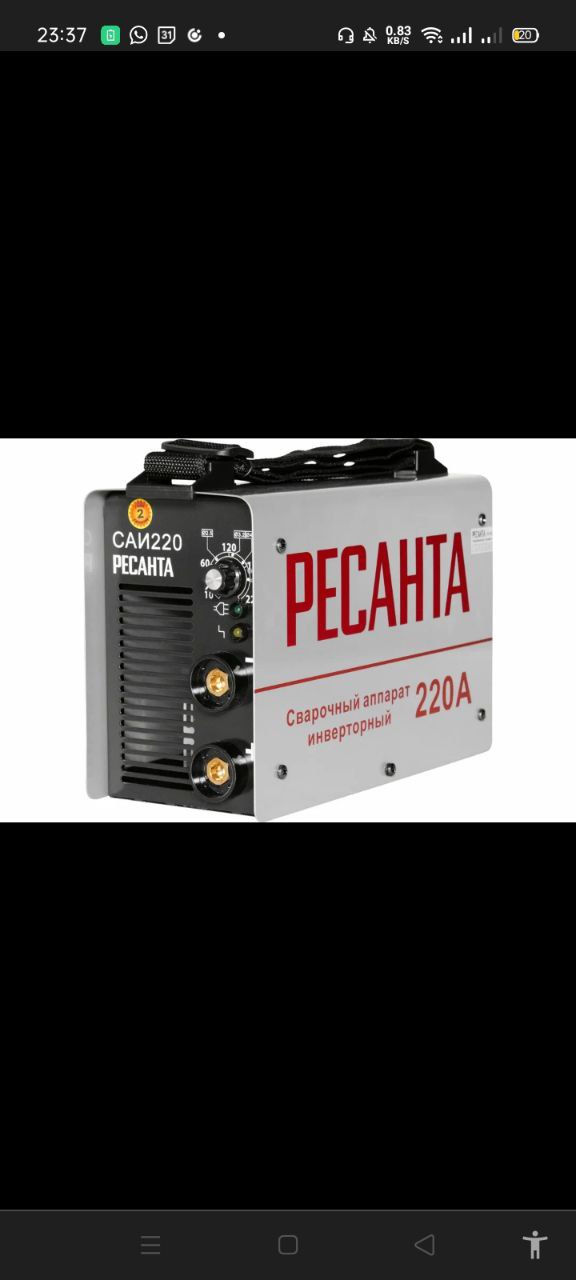

Это сварка. Ресанта 220а
Pavel
Чего не делает? Лень читать чего там выше писали
Dzhonni
Такой Снегом засыпало. Вентилятор натянул в сварочник. И он просто вырубился. Примерные места вентиляции внешне живые не горелые и там силовые транзисторы в основном. А 220в как бы над решеткой вентилятора. Поэтому не видно ни чего горелого.
Dzhonni
Короче схему не могу подходящую похожую найти. Что бы по ней уже разбираться.
Anonim

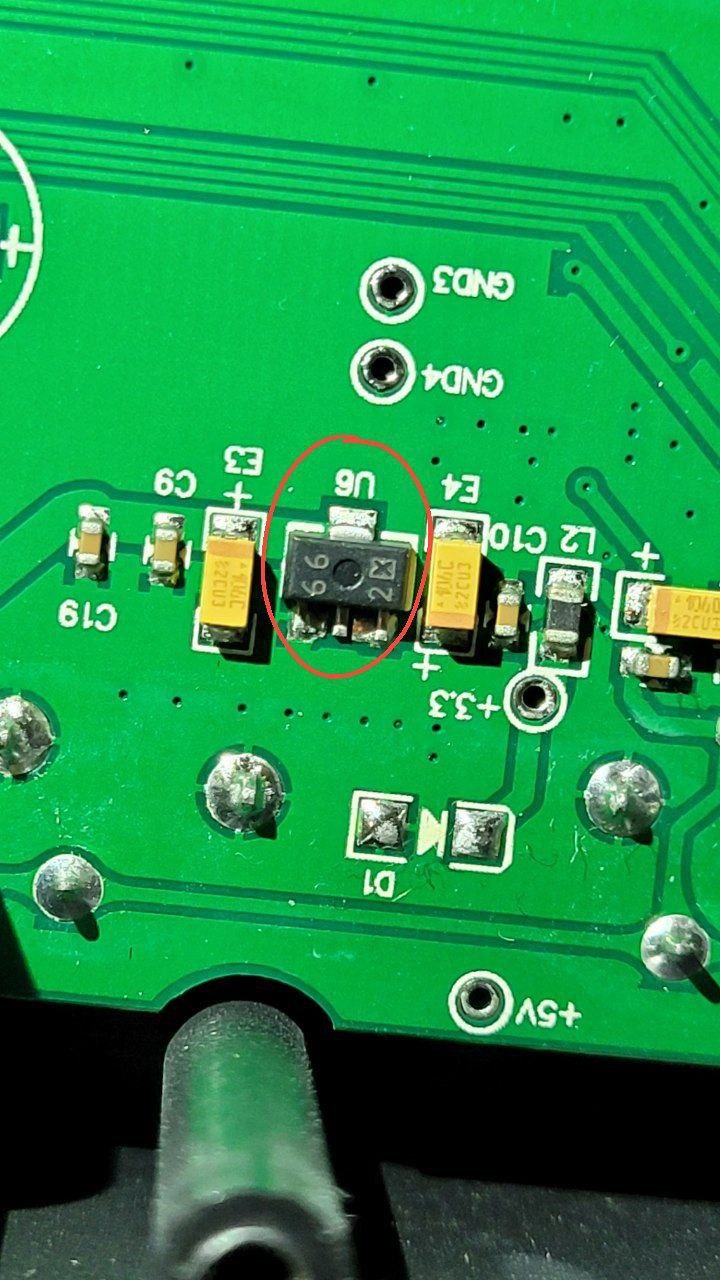

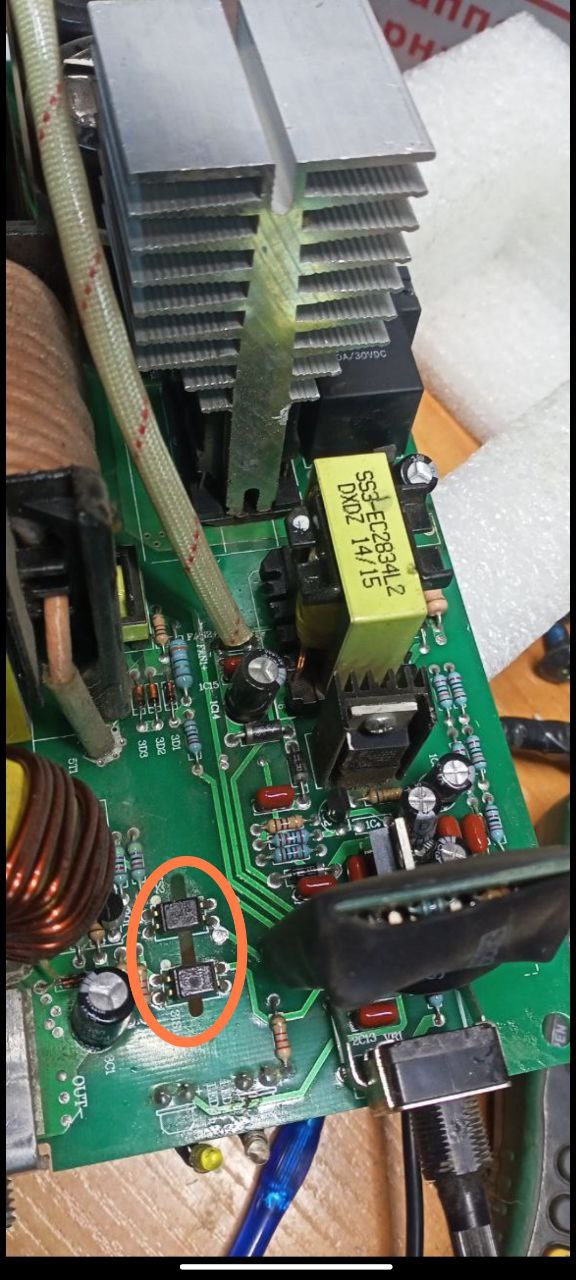

Здравствуйте подскажите, что это за компонент?)
Pavel
Ну я нашел какую то сейчас качается
Dzhonni

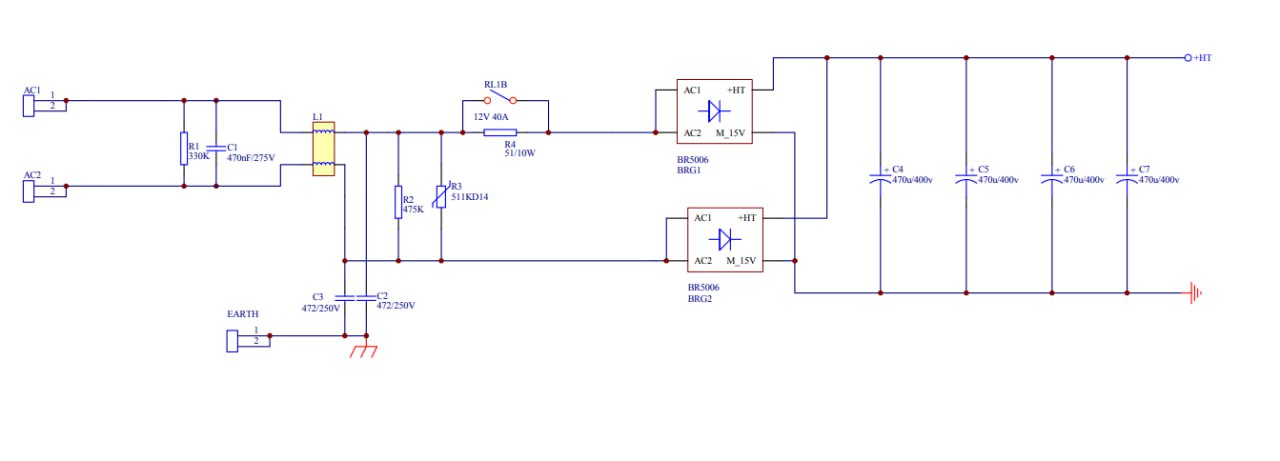

На входе должно быть два мощных диодных моста и перед ними реле здоровое
Pavel
Так во всех мощных сварках несколько мостов и реле софт старта
Dzhonni
нашёл вроде
Pavel
У тебя пн?
Dzhonni
Не помню. Я просто дома уже Ну как на картинке Схемы листал, и смотрю не у всех
Red
Проверь дежурное питание.
Dzhonni
дело в том что по плате по сути ни чего не расходится. грубо говоря кручусь вокруг этого места. релюху насильно замыкаю, что бы на диодные мосты пошло хоть что то. Но за диодными мостами не появляется ни какой движухи. Хотя диодные мосты прозваниваются как нормальные.
Red
У тебя варистор греется, попробуй без него.
Sanja
какую частоту делал?
Red
И какой-то диодный мост скорее всего дохлый.
Dzhonni
А какой смысл вообще в нём? Я знаешь, как пробовал? Просто напрямую соединял проводком. Как бы исключая варистор из схемы, и всё-таки судя по тому, что я через лампочку включал и сразу же появляется какое-то замыкание, скорее всего, и правда диодный мост. Видимо, он какой-то мощный раз с большим радиатором, поэтому нормально не могу его прозвонить. Да, я смотрю, что они в паре соединены и буду выпаивать их сегодня и прозванивать по отдельности. Потому что вот прозванивал и в какой-то момент замыкание, но я почему-то грешил, что это где-то дальше по схеме замыкание.
Red
Варистор включен в схеме параллельно. Его замыкать не нужно. Он гасит импульсы высокого напряжения, которые могут возникать в цепи питания. При нормальном напряжении питания и нормальном состоянии варистора, его сопротивление велико и ток через него почти не течёт.
