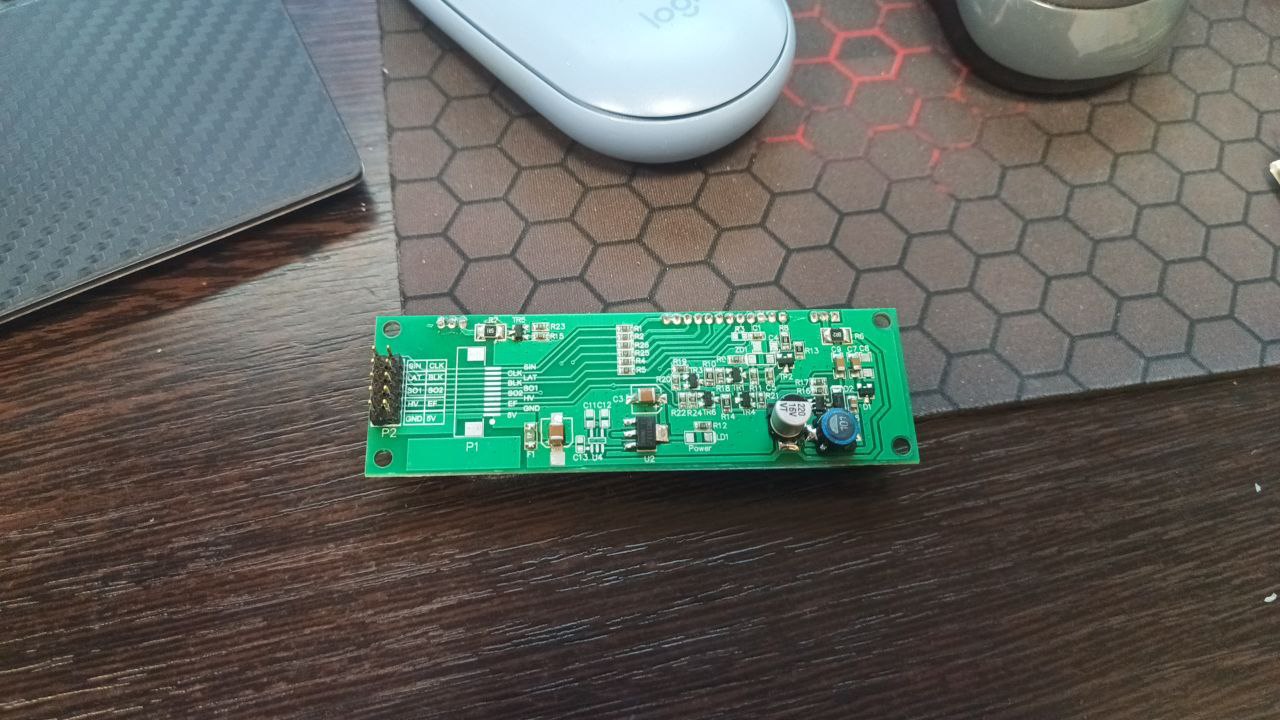

Всем добрый день. А не подскажете ли, совершенно случайно так, между делом... У меня есть идея у-ва, которое бы определяло диаметр филамента для 3D принтера. Пруток имеет диаметр 1.75мм. Важно измерять его флюктуации в пределах сотых. Существуют варианты измерителей на основе ролика и датчика Холла. Работает. Но пруток имеет разныую форму, в результате чего один датчик с одним роликом - измеряет его не точно. И ставят 3 ролика/датчика. Чтобы измерять диаметр по нескольким "осям", получая усредненное значение. Но это тоже не очень точно и слишком усложняет конструкцию. Так вот у меня возникла мысль - можно ли использовать для таких измерений датчик объема? Есть ли они с достаточной точностью измерения, чтобы по объему камеры, через который проходит пруток, определять его объем/диаметр?
Комментарии: 53
Zoog
именно диаметр или отклонения? Если 2е - см. профилометры, там точность до нм вполне доступное явление
Dark256
Эммм..... Ну в целом интересны именно отклонения от стандарта, да.
Zoog
не от стандарта, а от круга в сечении / среднего диаметра
Dark256
отклонения от диаметра в 1.75 мм. Так точно :) Флюктуации. :)
Zoog

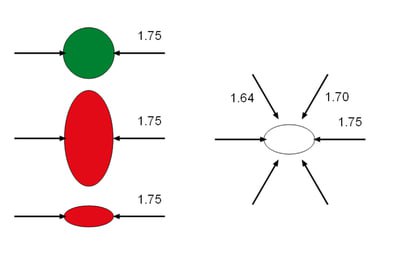

я имел в виду картинки - профилометр увидит овал 1,75/1,750001мм, но не увидит круг 1,76мм
Dark256
Да, зачастую всего там именно овалы по прутку и возникают.
Doctor
это чтоб пруток не застревал в принтере?
Dark256

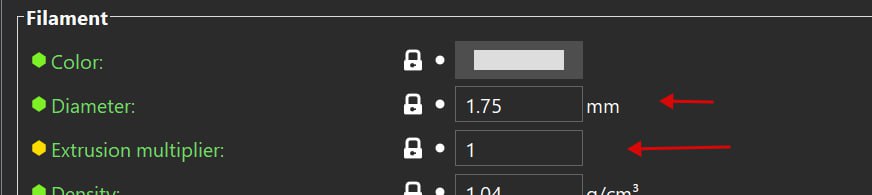

Скорее - для статистики. В теории, если всё это вдруг заработает как надо - то автоматически модифицировать параметры подачи филамента для предотвращения пере-недо-экструзии. Ну то есть если 1.75 +- 0.05 - пруток годный. Если больше - то только для технички, так как будут всякие наплывы/дырки и т.п. Ну и тыкать этим параметрам в лицо производителя :)
Anonim
ну такое;) От диаметра +-0,1мм разницы особо не будет, а вот пузырьки воздуха и всякие включения (особенно если пластик цветной) - прям бесят!
Doctor
я думал там как в термоклее длинный тракт где всё успевает расплавиться и выровняться
Anonim
не, там прям на выходе считай все греется и плавиться. Буквально в сопле
Doctor
и сзади подпирает материал и пузыри выходят грустька
Dark256
0.1 - да... Но есть и 0.2 - 0.3... И приходится шаманить...
Dark256

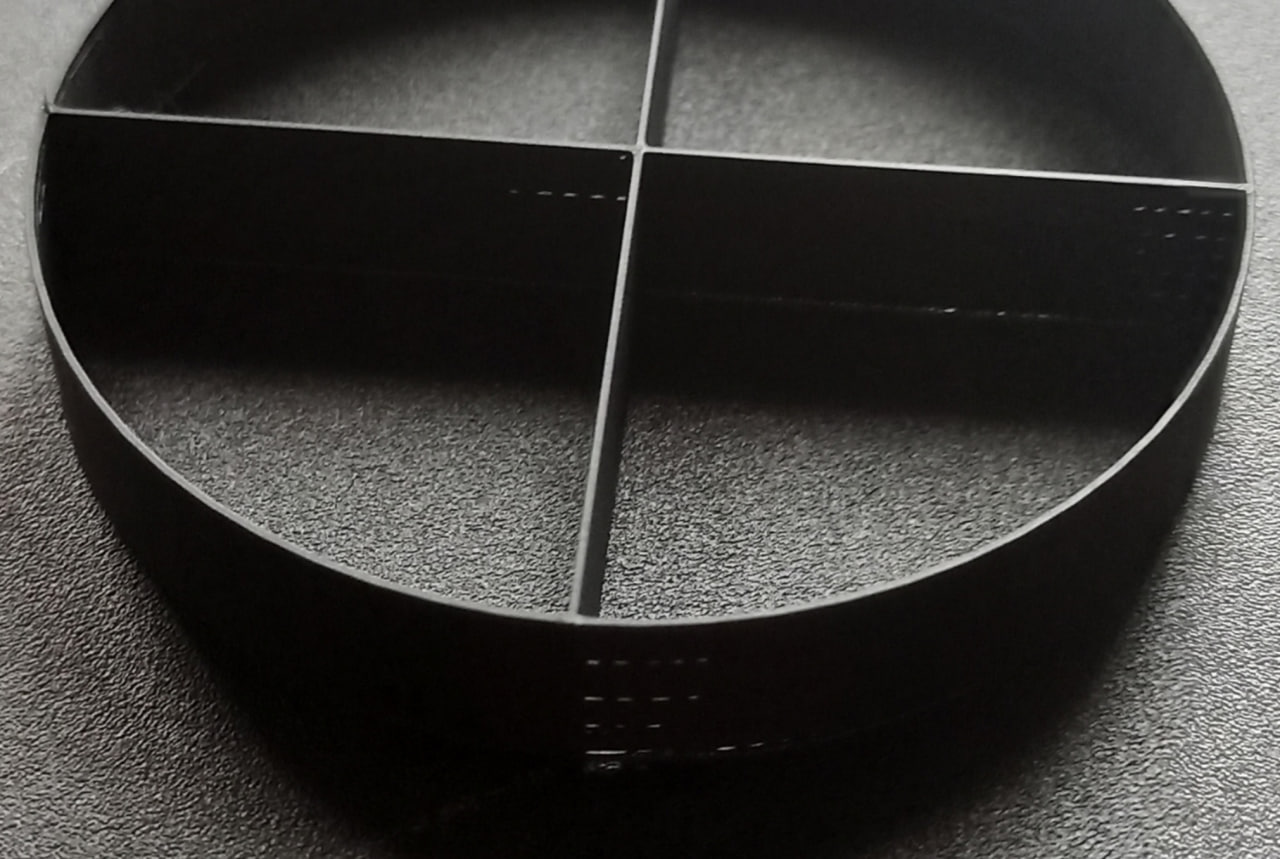

Да, плавится, просто его получается бОльше. Или наоборот - меньше, чам планировалось.\ И получаются, нгапример, подобные дырки: Это когда он тоньше Цветного с пузырьками еще не пробовал :))) От АБС из-под сопла дым идет - это да, классно :))))
Anonim
не совсем так;) Есть такой закон в гидродинамике, как неразрывность потока. Там все довольно интересно и в общем - объем выравнивается автоматом это или какие-то включения выгорают, или темпу завысил сильно;)
Dark256
Может быть... Но я померил пруток и там было меньше 1.75. скорость дефолтная от пруши для ПЛА. Я туда пока не лазаю, спидпринтами не увлекаюсь. Пока. :)
Anonim

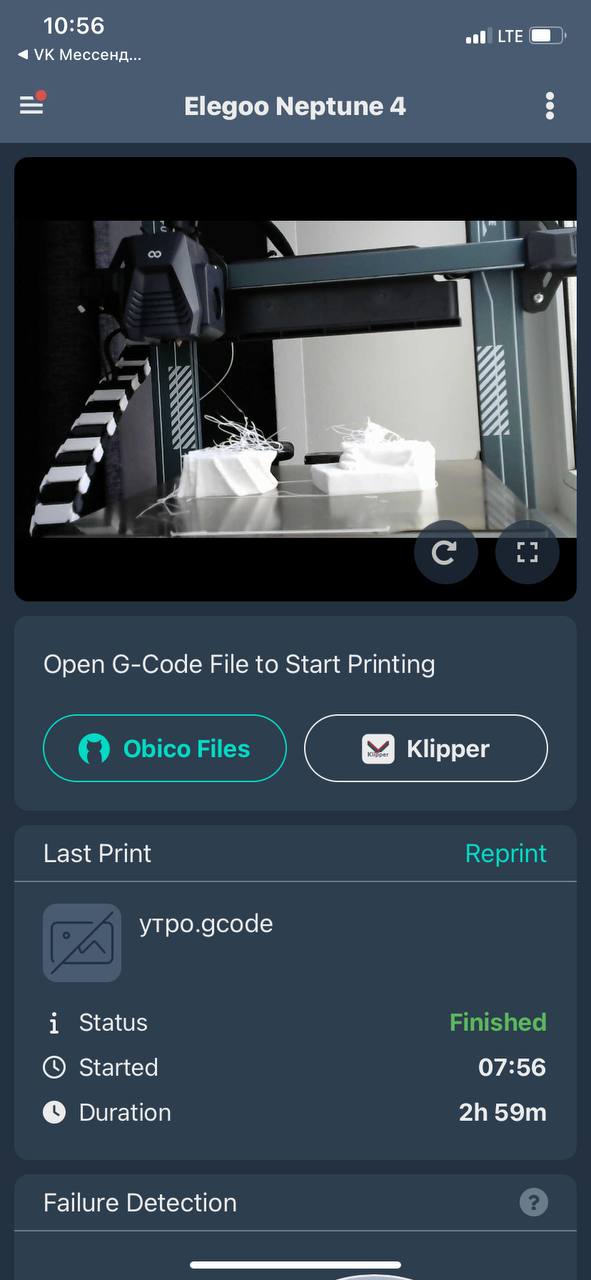

У меня вон вообще барабан с держателя пёзднулся Все запороло Ну хоть оффнулась печать из-за лапши
Dark256

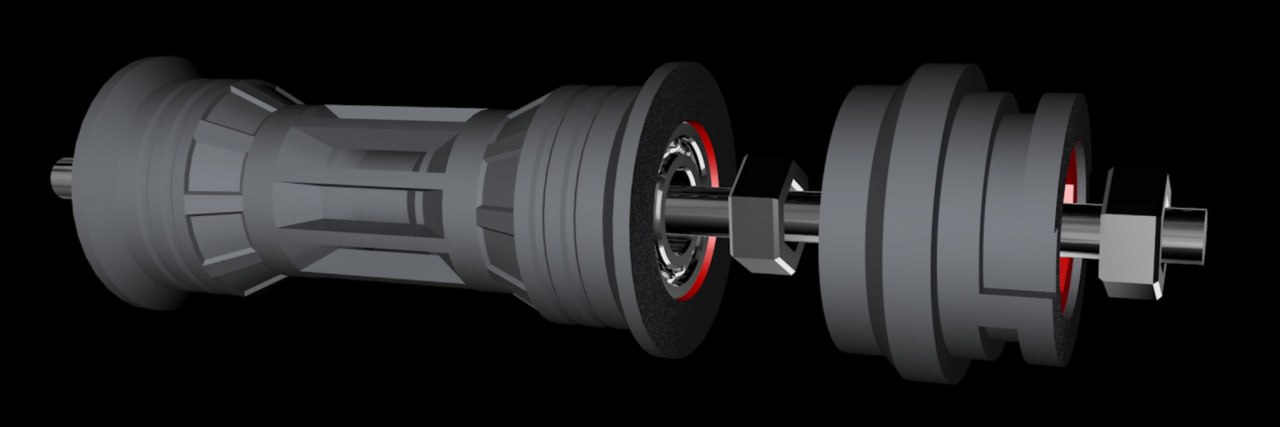

Гы.... Я извратился - такое себе сделал :)))
Anonim
У меня на подшипниках тоже Но там крепление сбоку, чтоб не укатывалась сильно пологие, видимо
Dark256

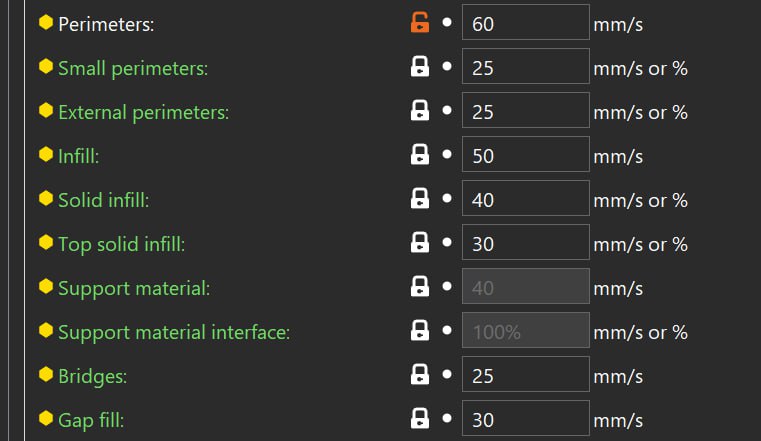

Ну у меня скорости стандартные, небольшие, так что пока ничего не падало :)))))
Anonim
У меня тоже мелкие 60-100 На холостые перемещения 400 или 500 Но тут то холостые
Dark256
Хм.... Тогда странно. Катушка картонная или как так вообще???
Anonim
Пластик Нит Картонные наоборот заебись держутся
Dark256
Хм..
Anonim
Ебейший кайф, дай бог времени хватит Ну У меня до 200 норм печатает Без потерь качества Но все равно, во избежание девиаций лучше помедленнее ставить А то он любит своей головёшкой рыбьей поддержки ломать на высоких
Dark256
Я в осн. чисто протипы технички печатаю. Тут даже не качество, а точность интересна :)
Anonim

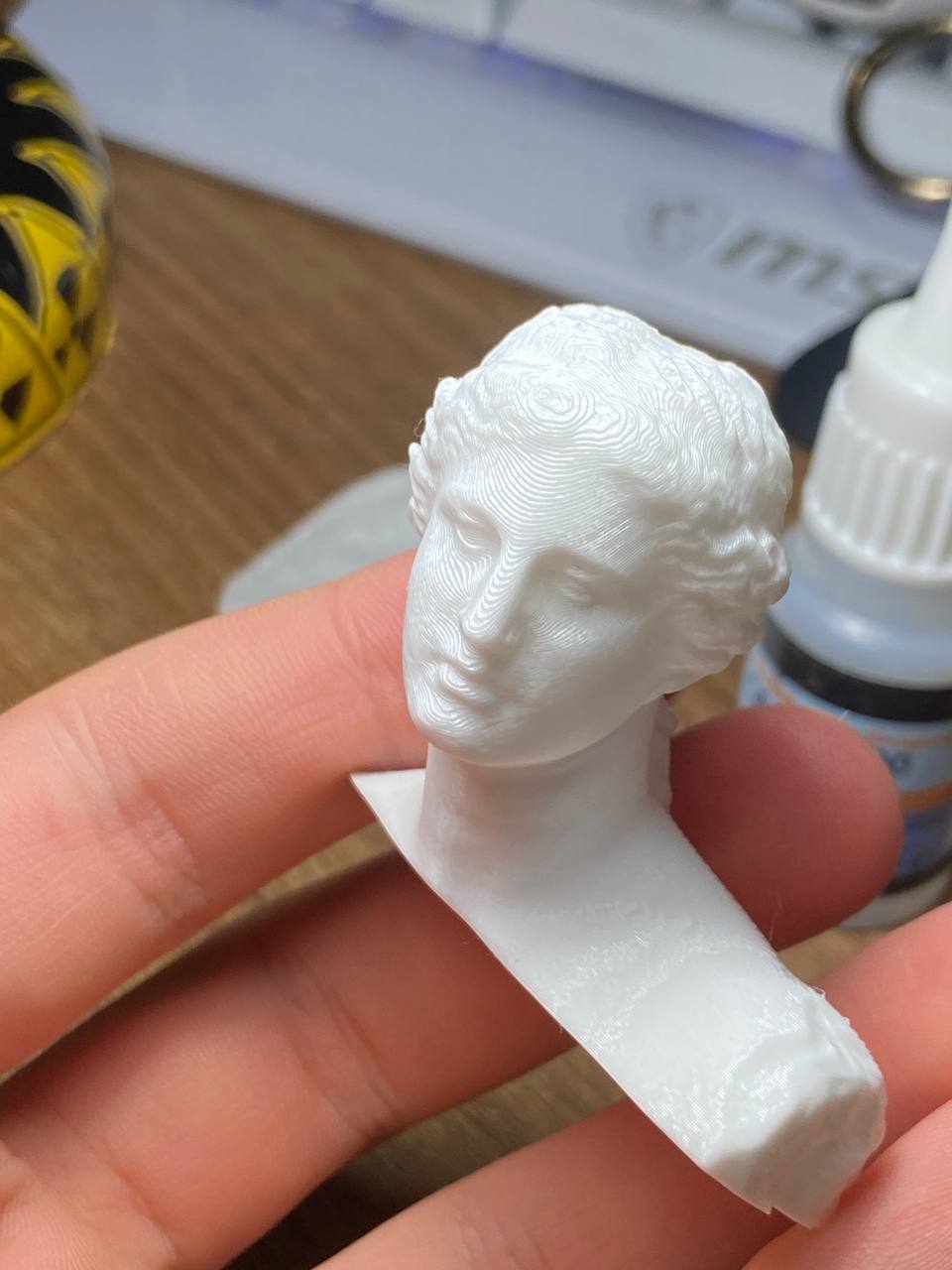

Тут брат просил статую делать ему А у мя поезд вечером Ща вот с шараги съебал, еду вновь ставить
Dark256

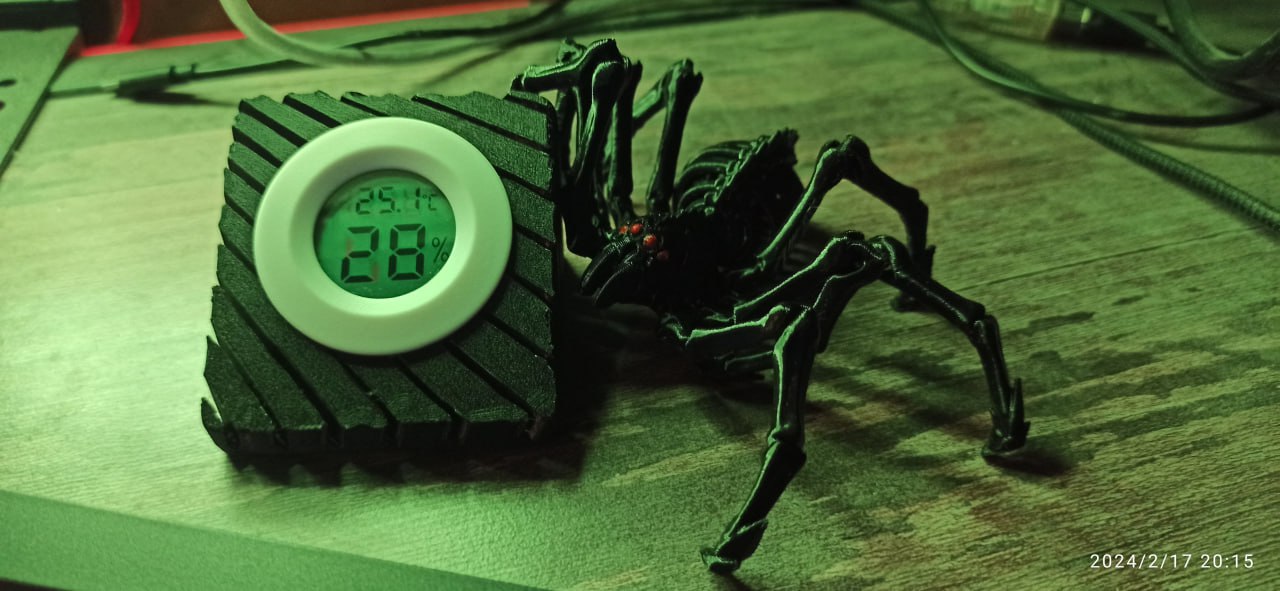

Ну или вообще какой-нть трэш, где чем хуже тем лучше :))) Пласт мокрый был - у паука прям такие мерзкие волоски по телу вышли - любо дорого :))))
Anonim

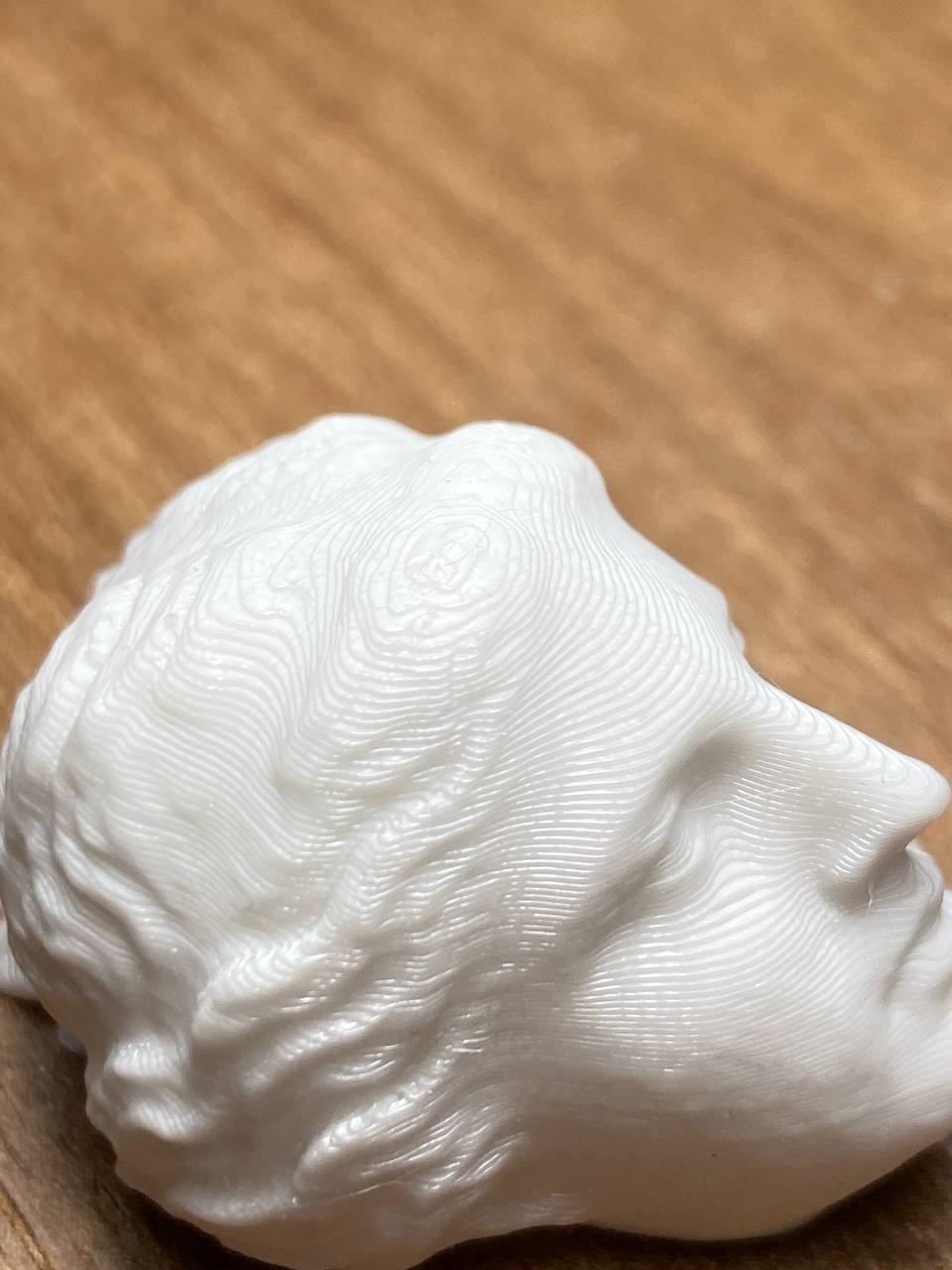

Хуя он стильный 1.6 слои
Dark256
ОДИН И ШЕСТЬ????????
Anonim
Кстати, сушишь где? Да Ну блять 0.16
Dark256
евпатий коловрат... А сопло какое????
Anonim
Я так, объебал тебя
Dark256
а... уффф..... :)))) сушу в овощесушилке
Anonim
Думаю, тут не в пластике беда
Elektrougli
механически если только.
Elektrougli
может стоит прогнать один раз всю длину прутка через калибровщик? в ювелирке протаскивают проволоку через отверстия разного сечения, чтобы она была одного диаметра и постоянной формы
Dark256
Ну идея в том, чтобы на лету корректировать подачу принтера. Да и в общем - для статистической оценки качества филамента данного производителя. Протаскивать - это упороться надо. Дудки :)
Elektrougli
слишком не технологично изготовители филаметна не заморачиваются, а ты заморочься, это ж тебе нужно
Dark256
Отчего же? Как раз система с обратной связью. Модно, молодежно, технологично :)
Elektrougli
бабки, подумай о них протащить пруток & сделать систему с динамеческим контролем
Dark256
Не знаю за бабок, но предпечатной подготовкой прутка заниматься как-то не готов :) Это какое-то экстенсивное решение.
Maxim
Сомнительная идея. Такая точность вряд ли понадобится потому что кроме вариаций в размере прутка существует ещё температурное расширение/сжатие, часть материала остаётся на подающих шестернях, абсорбция влаги и шум любого измерительного устройства. Возможно точное измерение имело бы смысл в промышленных принтерах где используется не филамент а гранулы, но там и масштабы другие
Dark256
Возможно. И тем не менее - продолжаю искать решение. Ну вот всралась мне подобная дурь. Ну что тут поделаешь :) Охота пуще неволи :)
Maxim
Если упарываться действительно по полной программе, можно разместить массив инфракрасных датчиков (ToF) кольцом вокруг подаваемого филамента и на основании их показаний считать площадь сечения прутка...
Dark256
Ага! А что такой датчик будет мерять? Дистанцию? Я не очень силен в электронике. То есть - на выходе у него что будет? Потенциал? цифра?
Anonim
Усе 6.10 Успеется
Maxim
Если взять какой-нибудь понтовый, то расстояние до объекта по времени пролета луча. Например TMD2672. Придется подзаебаться конечно чтобы выбрать такой датчик, чтобы у него было как можно меньшее расстояние между излучателем и приемником, либо соорудить систему зеркал чтобы точно измерять расстояние до прутка... Но да
Dark256
Ну в принципе - да. Вполне как раз
Dark256
Этот? TOF датчик измерения расстояния и распознавания жестов VL6180X
Maxim
Например
Dark256
Ок, спасибо. Я буду думать эту мысль! :)
