Всем привет. На ремонте MacBook A2337 с материнской . Проблема такая, что когда включаешь его горит яблоко и в момент загрузки системы подсветка гаснет и не поднимается даже через клавиши. Просмотрев детально, я заметил что если отстегнуть тракпад то подсветка работает отлично и есть 5v и 3.3v на линиях подсветки. Заказал новый тракпад и заменил но ситуация такая же. Можете объяснить каким образом тракпад и подсветка связаны? Хочу понять принцип их связки, чтобы понимать как диагностировать неисправность. Спасибо.
Комментарии: 6
Mykola
Предположу что смотреть надо сигналы lid которые приходят на ur200 туда сходятся сразу с тача, боковой платки и шлейфа микрофона.
Ibragimusa
Я исключил вероятность сна посколько изображение есть. Нет только подсветки. И да было немного коррозии как раз таки в районе 5v линии подсветки. Но там нет никаких проблем с ними посколько без тача по ним приходит напряжение и подсветка есть. Тут что-то во взаимодействии тракпада и экрана. А они взаимосвязаны с подсветкой? Или ты предполагаешь, что одно из этих напряжений сидит на земле или на низком сопротивлении и сажает одно из напряжений подсветки? Пытаюсь уловить мысль мой друг.
Repair
А наличие bklt vout вы не пробовали посмотреть? Уровни на лидах? Он не во сне, но думает что крышка закрыта
Mykola
я имел ввиду именно проблемы с каким то из лидов. На моей практике попадалось когда один из датчиков не работал правильно, и подсветка как раз таки терялась, а изо было. Либо у вас какая то просадка по 5 вольт подсветки, но вы это уже вроде проверили
Repair
Конечно связаны, если Лиды постоянно в низком логическом уровне комп думает что крышка закрыта и не зажигает подсветку
Ibragimusa

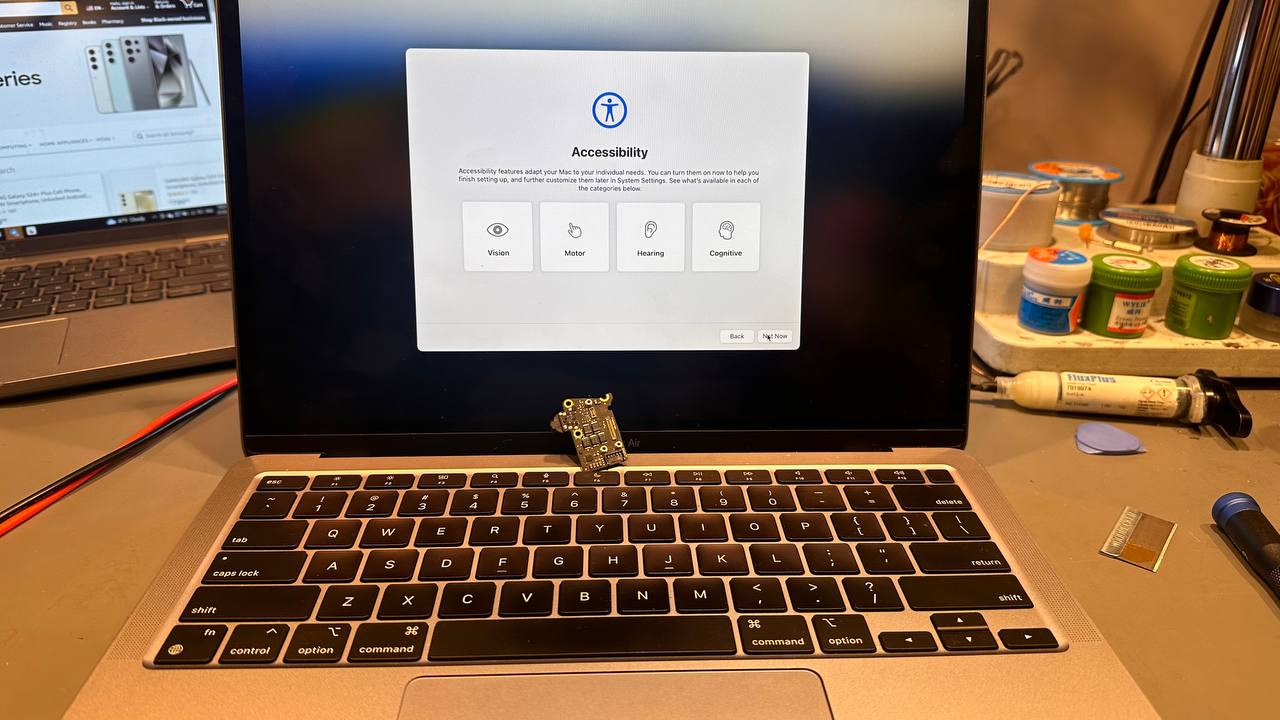

Всем привет товарищи. Решил проблему с подсветкой, заменой миниплатки с LID датчиком и разъемом наушников. Спасибо всем за активность. Вы направили меня в правильном направлении.
