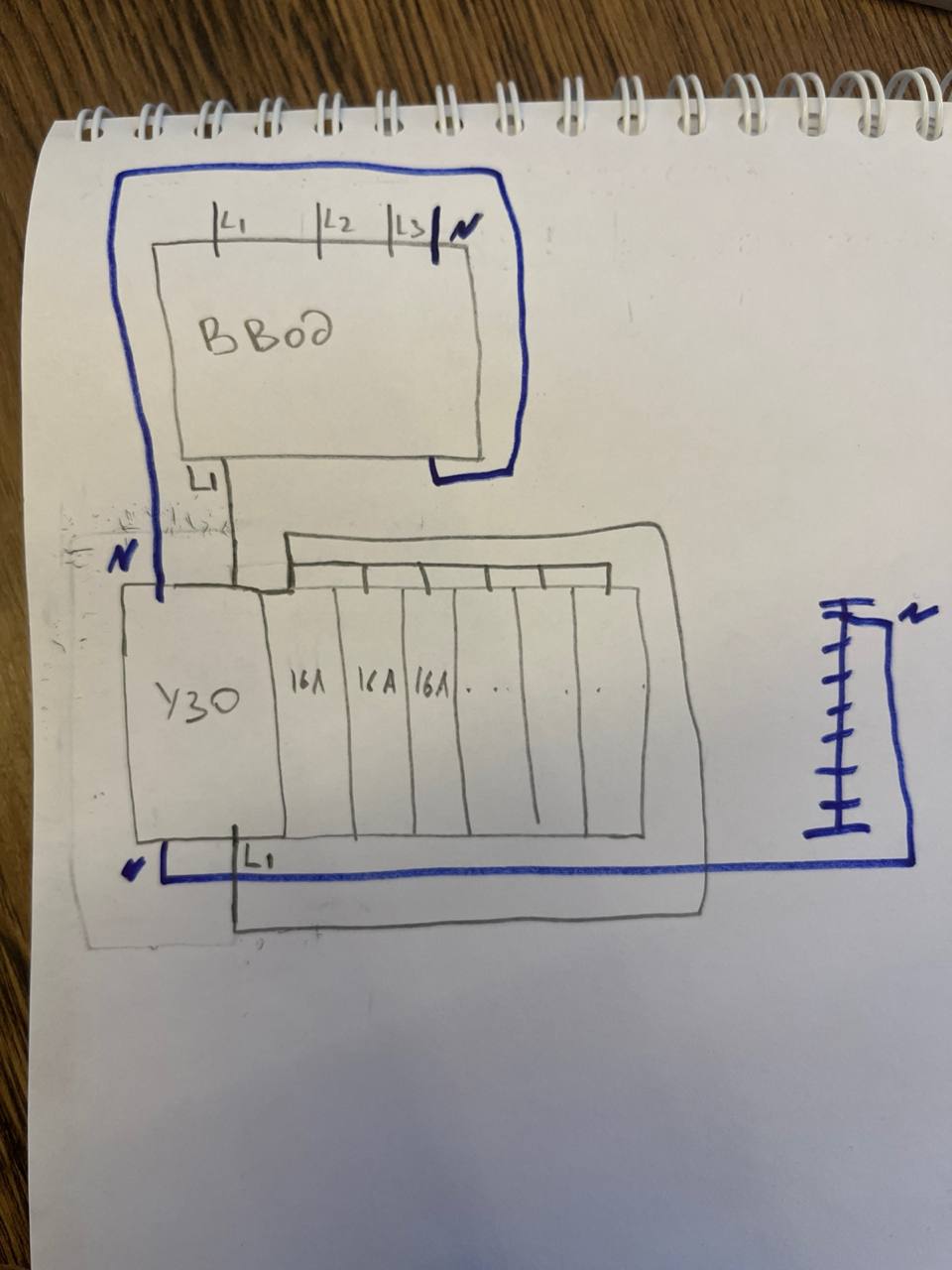

приветствую, собираю щиток не большой трехфазный. Подскажите, пожалуйста, парвильно ли я нарисовал схему связи вводного автомата узо и обычных ватоматов? Суть вопроса - можно ли и важно ли с какой стороны к узо подхожят провода. И если ноль пришел сверху, то фаза может зайти снизу? Пс сильно не пинайте, любитель энтузиаст)))
Комментарии: 16
Vadim
Неправильно. Не может.
Yks

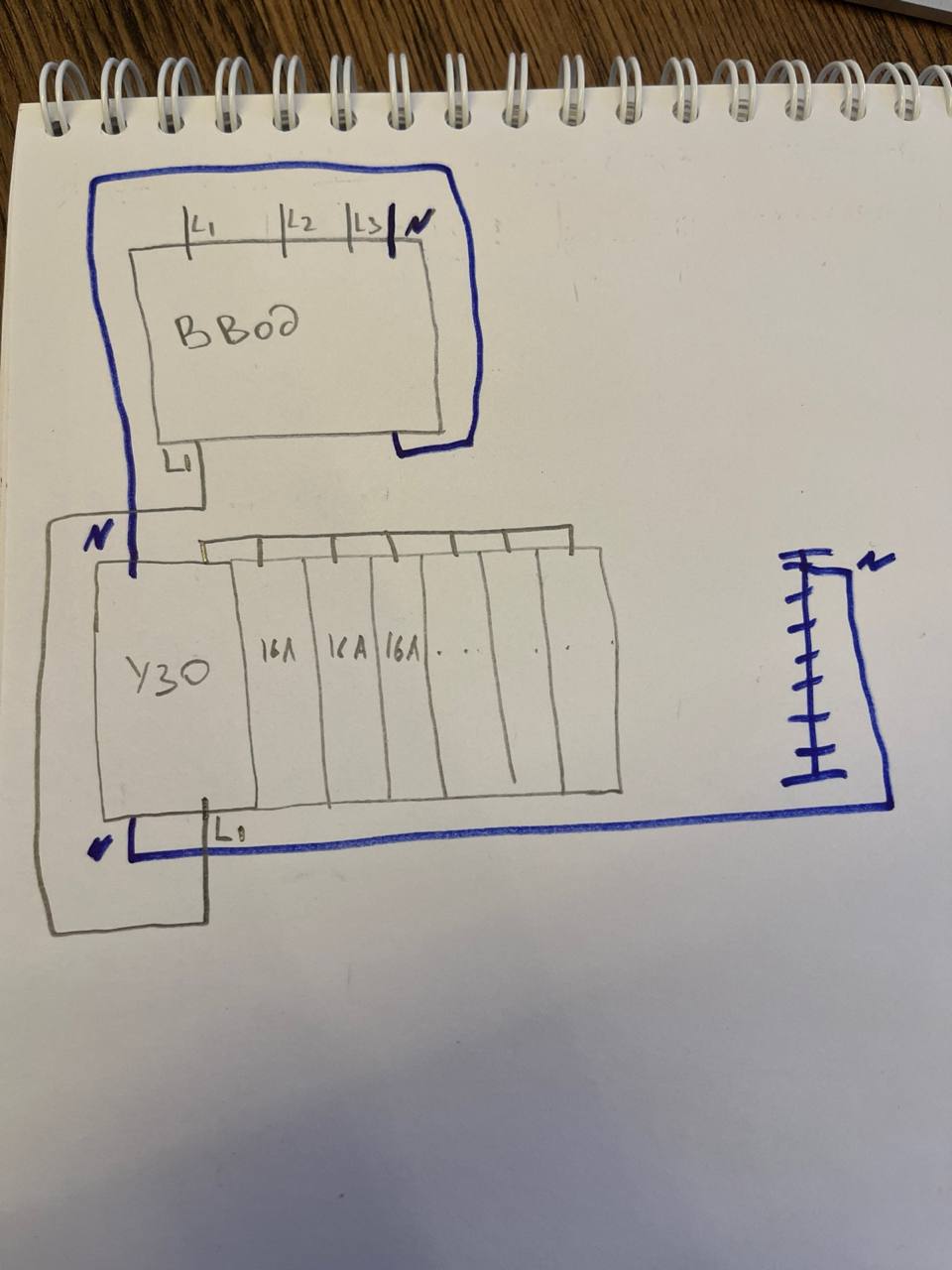

Так лучше?
Vadim
У некоторых УЗО (прежде всего электромеханических) допускается подключение с любой стороны. У некоторых — только с одной. Подключение же фазы и нуля с разных сторон, даже если УЗО это допускает, — верный шаг к большому п... Да
Yks
Понял спасибо! Буду делать)
Rus
А ниче что все будет на 1 фазе? А остальные 2 будут отдыхать
Vadim
Тебе жалко, что кто-то будет отдыхать, да?
Rus
Ставьте 3 фазное УЗО И распределяйте
Vadim
Зачем? Чтобы всё разом отключалось при утечке на 1ф потребителе?
Rus
Так если у него ввод 32 условно, и узо 32, то потребителям не хватит А у 3ф было бы на каждой фазе 32 Надо знать больше чем тут нарисовано А мы этого не знаем
Artem
узо не имеет теплового расцепителя, так что всем хватит а 3 однофазных УЗО лучше одного 3 фазного со стороны удобства эксплуатации
Rus
Лол Я что-то в схеме не вижу ещё узо там Я вижу как одна фаза нагружена
Poro
Кстати, заметил такую вещь, у девушки в квартире свет и кухонная зона на одной фазе, когда включаю какую-нибудь мощную технику, типа комбайна или измельчителя, лампы во время пуска чуть тускнеют. Напряжение проседает? Не париться и перекинуть освещение на другую линию?
Rus
Клещи в руки и замеряй)
Poro
Факт. Попробую, заодно коробку под потолком потыкаю, есть подозрение, что там её батя скрутку сделал
Poro
Возьмите проект, посчитайте потребителей, распределите нагрузки.
Yks
Это я условно нарисовал только одну фазу. Там конечно распределил все по 3м фазам, на 3 узо)
