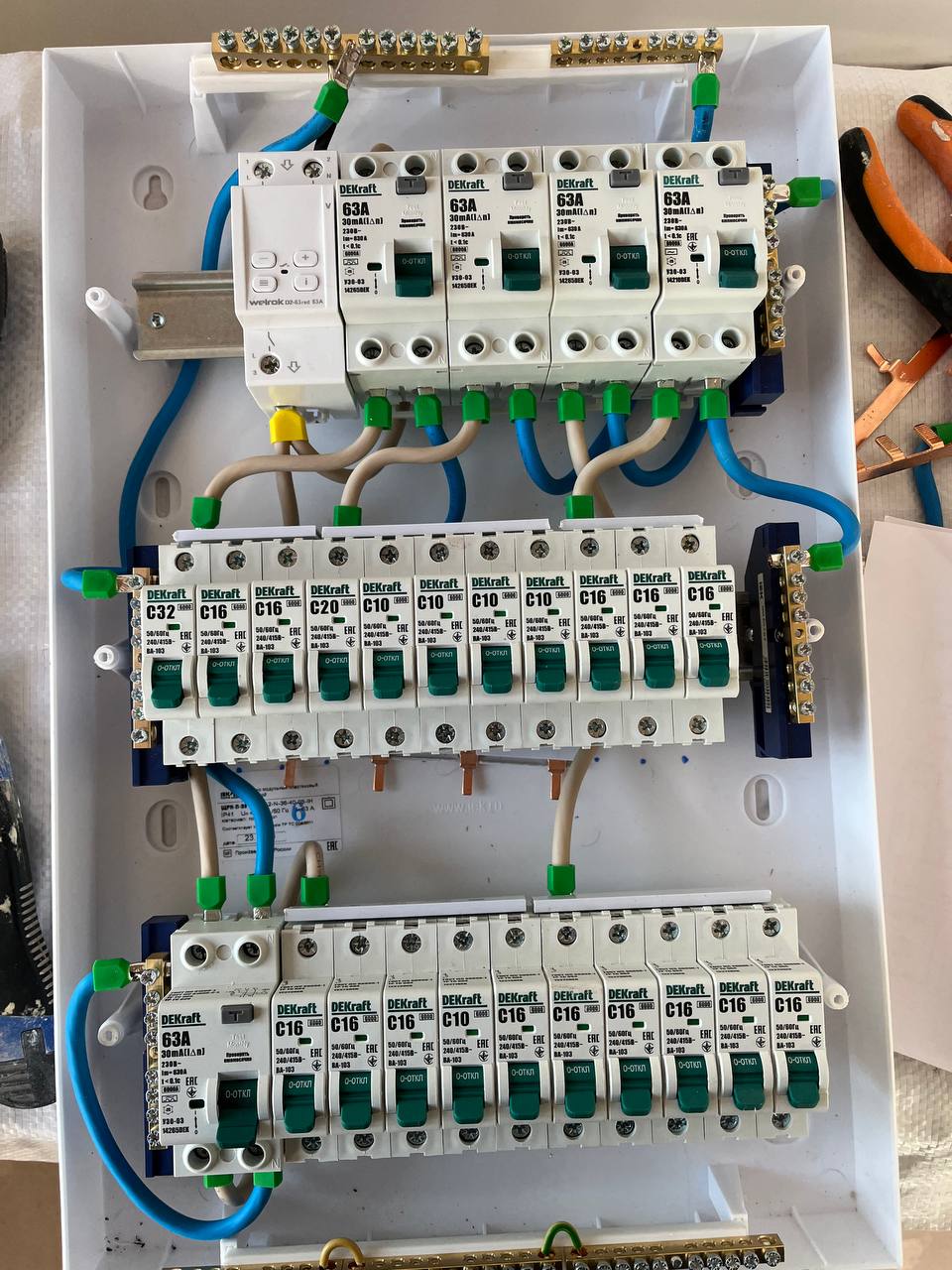

Подскажите, правильно собран щит? Собирал сам без образования электрика. Фазы соединил через Гребенку 63А. Сборка внутри щитка была ПУГВ 10мм2. У каждого УЗО своя отдельная N шина. Нулевую шину длинную не нашел, соеденил три штуки через перемычку. Если найду целую, заменю
Комментарии: 3
Kostya
Если докапаться, то там где нет больших пусковых токов я бы ставил автоматы с характеристикой расцепленния B. Белый фаза - не красиво, нужно красный (вкусовщина). Вводной автомат стоит выбирать исходя из сечения кабеля который в квартиру заходит. На 63А это как минимум 8мм открыто по одному, если 3 вместе идут то сечение должно быть 16. Иначе лучше или рубильник или ничего, потеря мощности на автомате 63А до 30Вт. На санузлы бы УЗО на 10мА (холиворная тема). Номиналы на кухне сильно завышены относительно устройств, но если кабель 2,5мм2 для 16А и 4мм2 для 20 то ОК.
Anonim
Вы верно подметили. Водной кабель на 16мм2. 16А стоят на кабелях 2,5мм. 20А стоит на 4мм.
Alex
8мм , это где вам такой кабель делают и поставляют? По спец заказу?)
