его как будто вводит в дисбаланс малейшее изменение нагрузки.. но появление нагрузки я вроде как решил тайм-аутом , а вот прекращение нагрузки ни как.
его как будто вводит в дисбаланс малейшее изменение нагрузки.. но появление нагрузки я вроде как решил тайм-аутом , а вот прекращение нагрузки ни как.
Комментарии: 46
Vadim
У вас на вводе от генератора перемычек в реверсивном переключателе нет? Именно как на схеме, просто две жилы в две клеммы воткнуто, и две ещё свободные?
Viktor
Просто попробуйте свой стаб от котла временно посадить между АВР и реле. И испытайте. Если нормально заработает - точно меандр вместо синуса
012
нет никаких перемычек...именно как на схеме.. но мне ход ваших мыслей очень нравится - поясню... Как бы я не рубил остальные две фазы - какого то черта на них есть небольшое напряжение судя по индикации
Vadim
Наведёнка. Соедините перемычками на реверсивном рубильнике эти фазы с нулём.
012

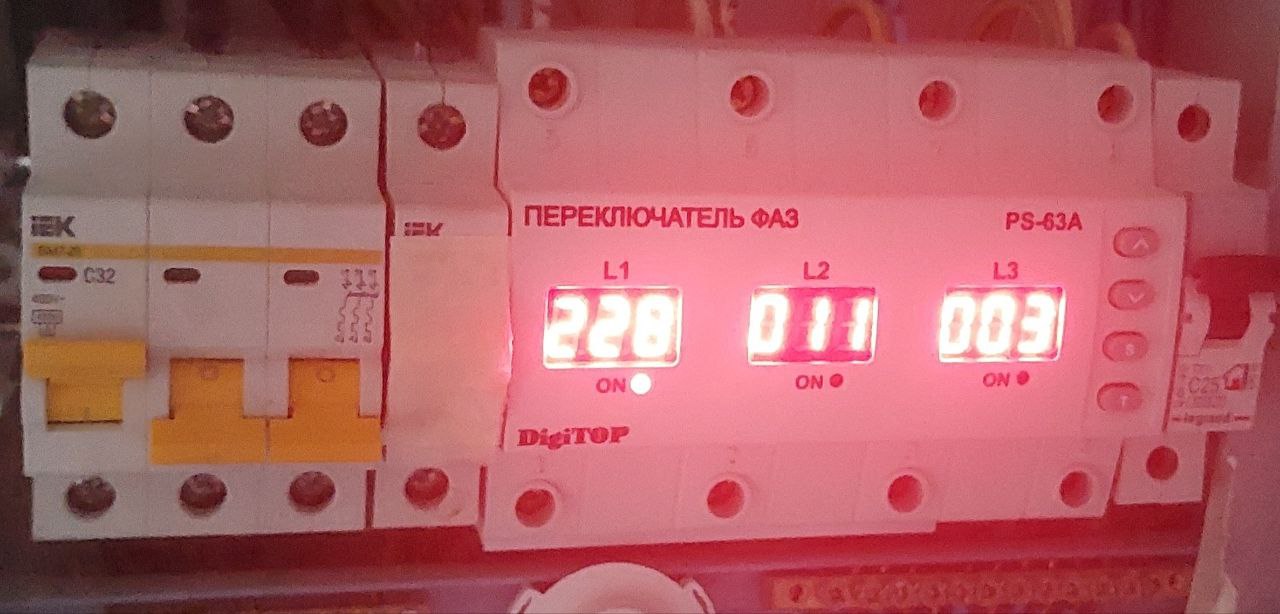

я даже отключал две фазы рядом с переключателем - оставлял только одну от генератора, но прибор показывает несколько вольт на отключенных.. ОТКУДА ?
Vadim
(а лучше — с заземлением, но только с одной стороны)
012
тут не понял вас
Viktor
Кароче, просто мультиметром замерь выходы с реле своего, покажи нам
Vadim
У вас ведь от ввода до щитка с РВФ, получается, тянутся две жилы, не подключенные к источнику питания. Тянутся рядом с нагруженными. В итоге на этих жилах наводится напряжение. Ток в самих этих жилах, если попытаться его снять, будет мизерный, но сама разница потенциалов достаточно заметна. Если вы подключите эти две свободные жилы к нулю (рабочему или защитному, лучше — второе), то потенциал на них станет определяться уже этим нулём, и неприятных сюрпризов будет меньше.
Viktor
Ясно, ну значит в это время и нужно синус смотреть. Подозреваю, что и синус плохой и частота сильно скачет при изменениях нагрузки.
Vadim
Более того, как раз при большой нагрузке наведённый ток тоже будет возрастать.
Viktor
Мультиметром частоту замерьте, без нагрузки и с нагрузкой Думаю там не в наводках проблема))
Vadim
Может, и в них тоже... В любом случае правило «если оно не должно проводить ток, то лучше заземлить» никто не отменял. :-)
012
я подумал AVR генератора не успевает отрабатывать и происходит просдака напряжения (невидимая глазу ), таймаут решил проблему - 5 секунд генератору хватает что бы восстановиться. Но блин когда чайник выключается - таже беда БАХ и нет света... но таймаута на высокое напряжение в реле нет. дя не поднимает гена его выше 230.. понял идею, НО эти свободные две жилы я отключал дополнительно прям возле переключателя aаз вводными автоматами.. для меня загадка откуда небольшое напряжение на тех двух выключенных фазак
Viktor
На нейтралке потенциал есть)
Vadim
То есть между выходом реверсивного рубильника и РВФ стоят ещё и какие-то автоматы? Или что?
012
на нейтрале нет потенциала вроде... не уверен но не замечал верно... они как вводные у меня и я их тоже рвал, поэтому наводку отметаю..
012
К вопросу о наводках.. две фазы рубанул прям перед реле..а на них один хрен что-то есть.
Viktor
Тю епт
Viktor
Я там думал ты о бОльших величинах говорил))
012
Нет нет...несколько вольт .уже не ясно где копать ..на все внимание обращаю Во всех обзорах так, а у меня хз как
Viktor
В обзорах просто TNCS, а у тебя ТТ)) Еще и нестабильные фазы, вот и на нейтрали образуется потенциал
012
я об этом не подумал.. я не делаю tncs т.к. своему контуру у меня больше доверия... плюс на все группы стоят УЗО
Viktor
Очередная ошибка)) Какой бы у вас крутой контур не был, он всегда будет хуже, чем контур+PEN
012
да я с этим вопросом устал уже слушать все ЗА и против..я не претендую что у меня правильно - но что твориться у нас на подстанциях - сами знаете.. и свою землю вешать на ИХ ноль.. чет очкливо.
Viktor
Так как вы своим контуром хорошим решите проблему плохого нуля на ТП?))
012
одни топят за ТТ, другие за TNCS. и у всех свои аргументы - голова пухнет
Viktor
Вы читайте не форумы и чаты, а нормативки и прочие документы
012
понимаю.. но я не электрик . Пытал разных профессиональных электриков и у всех свое мнение и не совпадает оно!!!. .Что делать простому смертному ?
Artem
о, всем добрый день
Konstantin
5 Обращаться к тем, кто понимает.
Geopolis78
Обратитесь к специалисту.
012
кстати! при работе от генератора ноль я же не оставляю сетевой, а рву его вместе с фазами, картина та же - все три фазы что то да показывают
Viktor
Потому шта нуля у вас нет)
012
то есть к хорошему электрику ))) а., как говориться - живой электрик автоматически считается хорошим. значит буду подключать генератор ДО переключателя фаз. В рот ему параход..
Atmel
увы это просто уклонист и везунчик а не хороший электрик
Zhestov
Мне кажется напряжение с генератора нужно дать на все 3 фазы.
Viktor
Да пусть у вас там хоть километровые сваи вбиты, серебряные, ТТ никогда надежнее TNCS не будет) рисуйте ТП со своим контуром, цепь к вам, и ваш контур, может поймёте. Нет, не в его огороде)
012
когда сеть дает 1 фазу из трех , или принудительно выключить две - оно работает с одной..
012
да он на 0,5 ква- слабоват
Viktor
Оттуда, что ноль у вас нечистый Так я не прошу вас нагружать его Просто проверьте реле Отключите всю нагрузку в доме
012
а как проверить без нагрузки ??? он то чудит при нагрузке
Viktor
То есть без нагрузки он не чудит? Когда дома всё выключено, генератор работает, то реле стабильно показывает фазу, и даёт её на выходе?
012
в том и парадокс- гена работает - захожу в дом - свет, ТВ, все работает - Жена включает микроволновку - БАХ.. вырубило... подумал ...опять БАХ
Viktor
То есть проблема только с тяжелыми нагрузками?
012
да.. чайник , плита , микроволновка.
