приветствую! Помогите плз. Asus FX506HM на кванте NJH рандомно выключается, но чаще после или во время нагрузки при подключенной зарядке. После этого включить с кнопки нельзя. Включается только после перевтыкания зарядки. Я понимаю, что кванта и конченый текстолит, но может кто наступал на эти грабли. Крайне не похоже на текстолит. Промерять толком не выходит, так как проблема плавающая, можно долго его гонять и все норм. Словом много чего с обратной стороны платы. После того как выключиться работают только 3 и 5 вольт дежурки и заряд акб. Не могу посмотреть даже сбросы и слипы, так как снимать плату с подключенной зу чревато. vinsen проверял, резисторы в номинале. не делал ничего, кроме того что био прошил и мульт затер. Может кому попадалось, когда после выключения требовалось перевтыкать зарядку? Ещё лучше если кто-то помнит почему так было )
Комментарии: 50
Sam
А тогда не было его еще Проблемы с видеочипом были.
Anton
охлад снимал, vrm проца осматривал?
Sam
B+ пропадает?
Dmitry
нет. Дежурка и зарядка акб работают насколько возможно проверил. Всплесков по напряжениям и по температурам основных участников не заметил. Токоизмерители не менял
Andrzej
Кинуть плату без тушки на стол и мерять. Может и отвал чипа быть
Dmitry
Да, завтра заведу её на соплях . Будем посмотреть
Deazz
по этому описанию можно включить логику.. первое: выключается и на кнопку не эрегирует; второе: при этом заряжается. чаржер и питальник выбрасываем из списка. третье: был тест без батареи? поглядеть потом есть ли движуха на кнопку а-ля хаб слипы не снимает. и последнее: поведение похоже на срабатывание термухи, но это нужно подтвердить предыдущим пунктом
Dmitry
Подвешу уже завтра к внешке и буду посмотреть. Просто думал может кому что-то похожее попадалось, что б не тыкаться от забора до обеда
Deazz
ну я считаю что не нужно отталкиваться от типовух. так ума не наберёшься. приди к ним сам логическим мышлением тут в первую очередь понять нужно хаб не эрегирует на кнопку или мульт, оттуда и отталкиваться
Andrzej

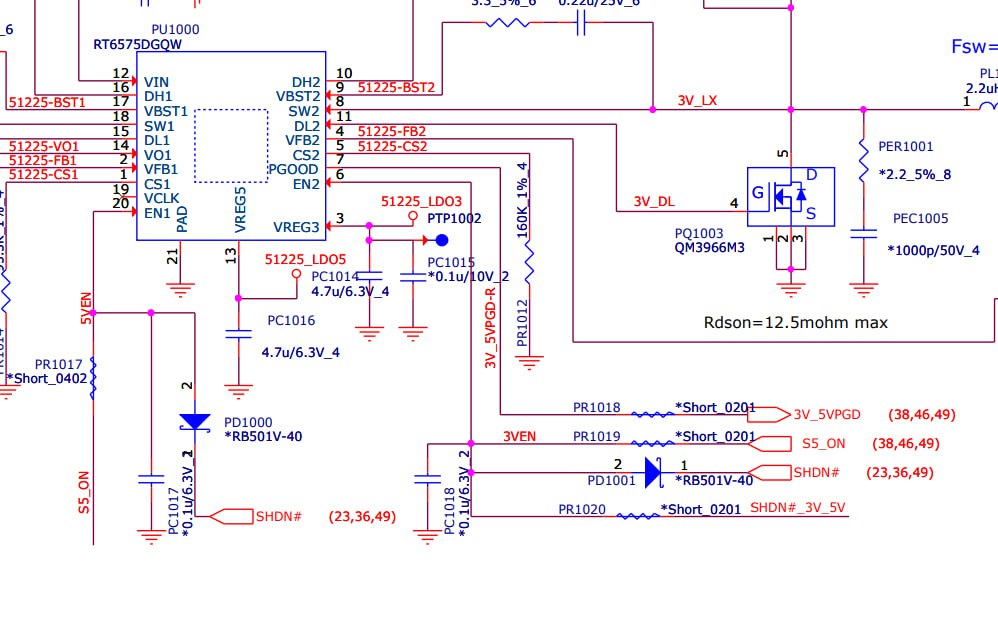

погляди как формируется если он там есть
Deazz

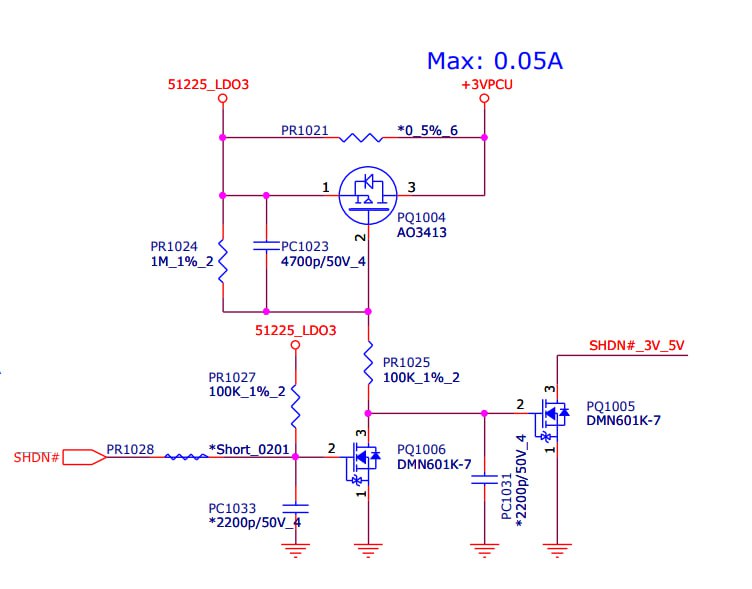

ну тут.. FORCE_OFF#, THRM_SHDN# и так далее.. вариаций много по названиям и кто может тригерить
Andrzej
Ну, я схему не глядел, так из памяти,) Ну что то похожее на искать)
Deazz
это вообще даже может по смбас происходить я тоже не глядел
Andrzej
Тож вариант, но тушить сигналом должно, кмк
Deazz
отнюдь. по шине если пришел предел чего-то, там уже зависит от прошивки мульта как реагировать на него. от батареи только LDO присутствует, вот может мульт ждёт сброса ACIN(OK)
Andrzej
Ну, в смысле, пришло на мульт по шине, а он уже потушил каким то сигналом
Deazz
это понятно, но, как объяснить дальнейшее отсутствие эрекции на кнопку питания
Andrzej
Ну, мерять надо на столе, что пропало с мульта) А потом уже думать)
Deazz
серьёзно? лог. анализатором?
Andrzej
Типа из основных сигналов посмотреть чего нет когда рубануло его.
Deazz
мы тут даже не знаем мульт-ли не даёт запуститься. я ранее сказал уже что для начала нужно выяснить...
Andrzej
Вот вот, только предположения Мож тот шатдаун и висит пока не передернешь
Deazz
ну это на данный момент вперёд забегая получилось
Sam
у него же дежурки есть после выключения
Deazz
смотря как реализован форс-офф, бывает что дежурки и не тухнут)
Sam
ну как обычно у асусов))
Str
Температура CPU и GPU какая на тестах? CPU до какой частоты разгоняется на нагрузке?
Dmitry

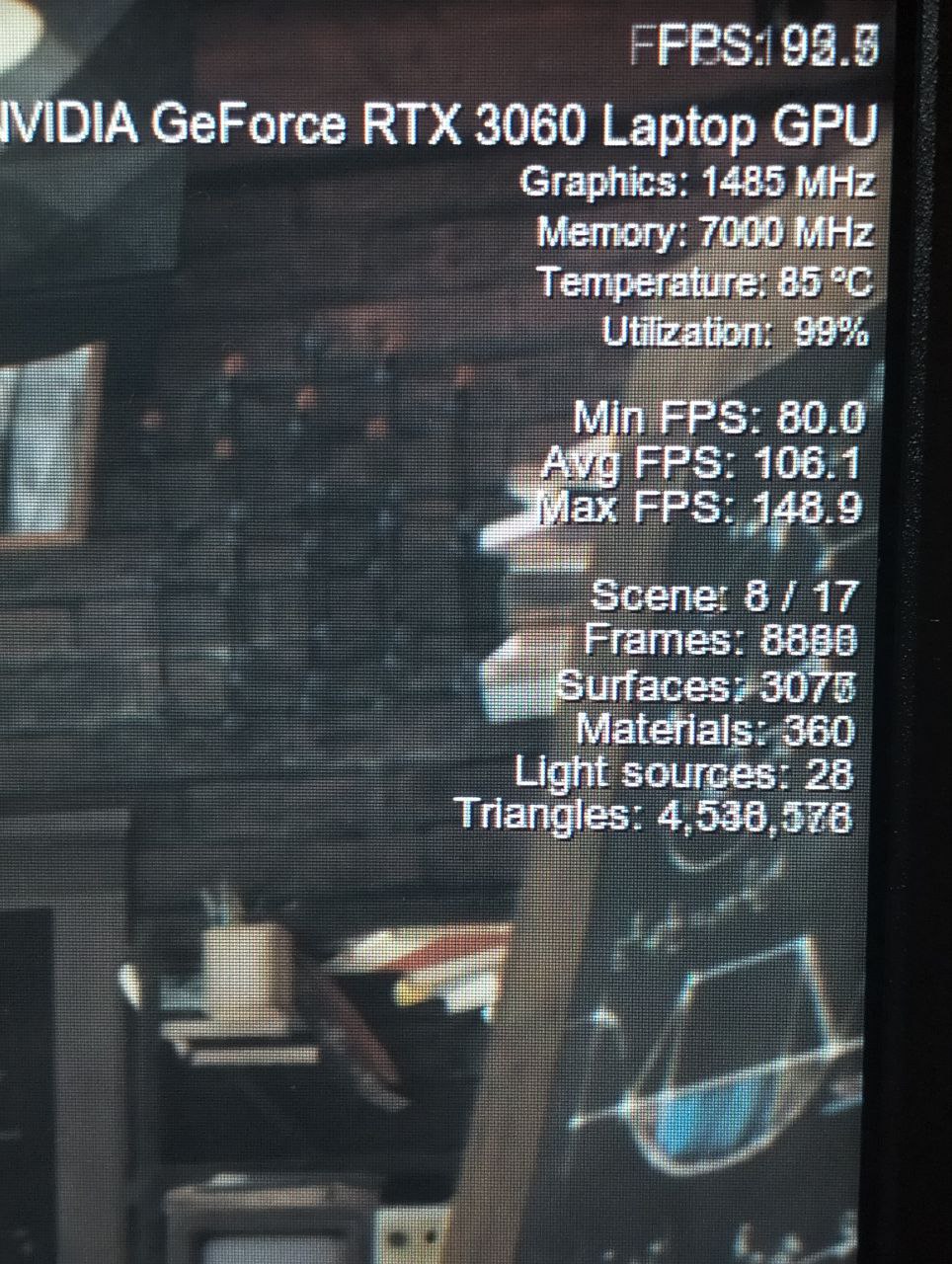

Температура проца 87 +-
Andrzej
Этож видак? Не?
Dmitry
Имел в виду, что температура проца тоже 87 +- п.с. другую термотрубку подкидывал
Andrzej
Ну, в теории, просто тротлить должен начать
Deazz
процу (если интел) обычно насрать на перегрев, он сбросит частоты, а амд может чудить синяки и прочее. но, точно не до того, что на кнопку не эрегирует
Dmitry
Не не! Этот на интеле
Sam
энабли прихуячит
Andrzej
Значит моя теория не верна)
Sam
ну там у всех N** квант так у них реализовано было вероятно тут аналогично так я и гворю нихуя не понятно и б+ на месте может все же повиснуть на нем щупом осцилографа до выключения и поглядеть сработает ли триггер
Deazz
вот подождём когда автор доберётся)
Deazz
не сработает, ибо на кнопку включался бы
Sam
ну да у него же переткнуть и срабатывает
Dmitry
Похоже на то. Какой то из шатдаунов отрабатывает
Andrzej
Тогда должно было гасить дежурку
Sam
ну и термодатчики вроде могут
Deazz
тут задача стоит только потушить экстренно, не более
Sam
ну там кардинально рубит) а у него все ок))
Deazz
ну это ж ты понимаешь что происходит в мгновение, потом S5 так же возвращается и должен быть готов к запуску. а у автора нихуя. я ставлю что что-то конкретно мульту сообщает о перегреве и это взводит ожидание пока не пропадёт ACOK
Deazz

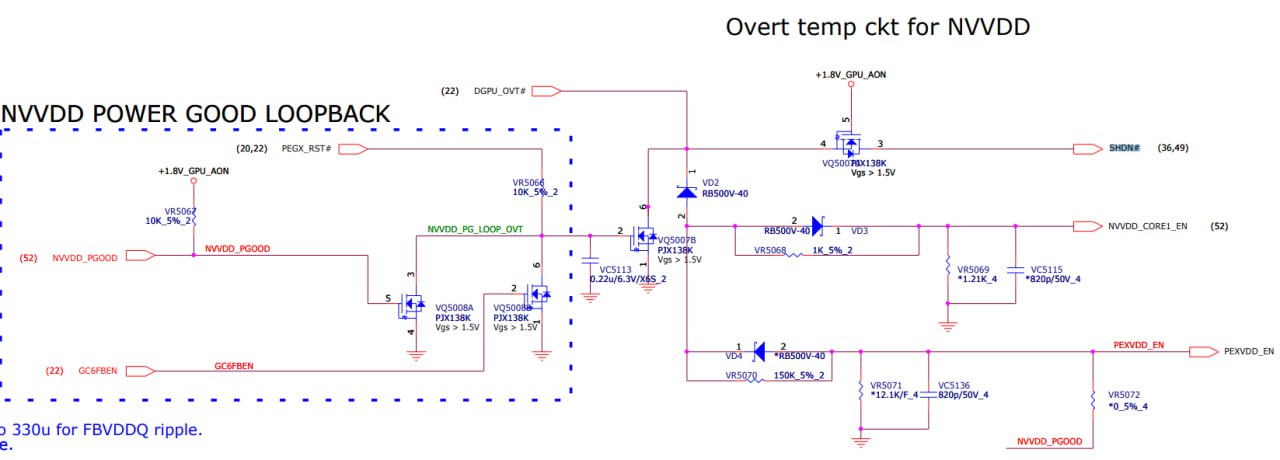

ну к термухе видака уже есть вопросы как-никак, он горячий. но, нужно будет понять что и кого триггерит
Sam
и мульт обесточит
Deazz
на хотспоте там все 95 значит в лучшем случае
Str
Это GPU температура. Я бы обратил внимание в первую очередь на CPU, его температуру и частоту при оверклокинге. Было несколько геморлйных похожих ситуаций. В том числе на квантах.
Aleksey
под нижними ключами vccin посмотрите)
