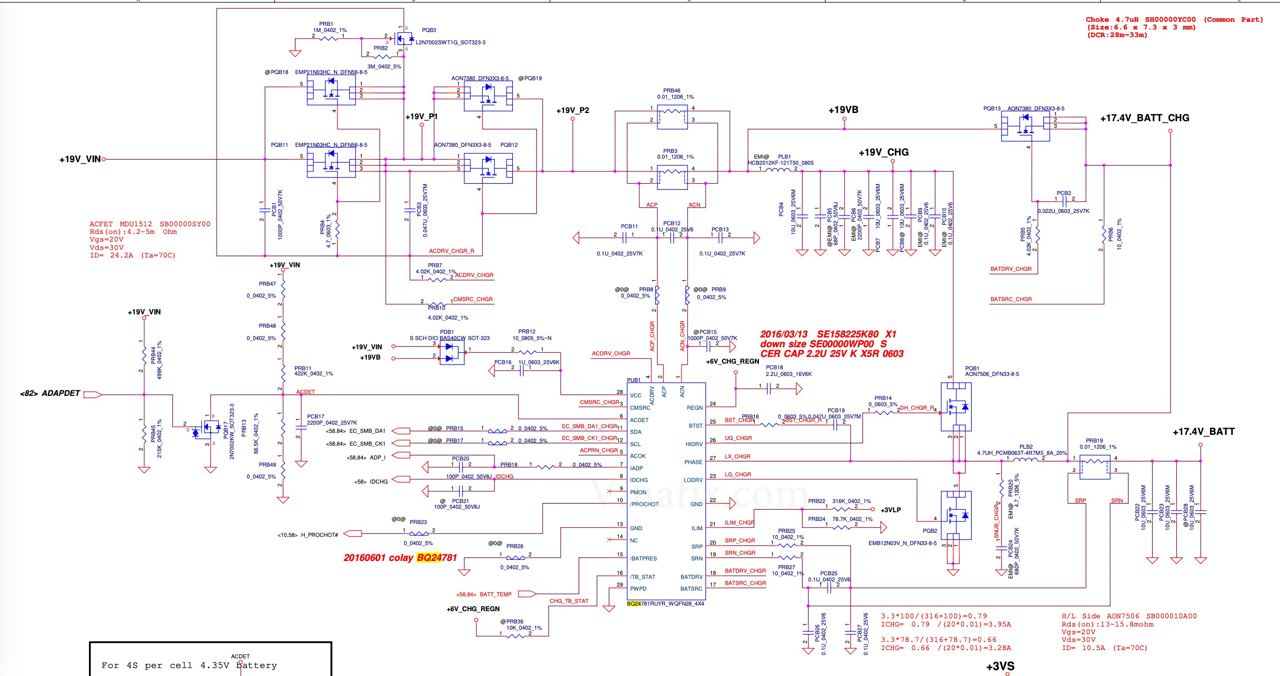

Думаю вот над такой проблемой. Asus игровой. Входные ключи не открываются. Точнее открываются, но редко и очень неохотно. Короткого нигде нет, входные цепи и всю обвязку чаржера и входных ключей проверял. Чаржер bq24781 менял. Поведение такое. Чаржер пытается короткими импульсами на ACDRV открыть мосфеты. Делает 7 попыток. На CMSRC при этом проходит очень маленький импульс, меньше вольта, которого явно не достаточно чтобы раскачать цепь вольтодобавки чаржера. При этом заметил интересную особенность. Ключи нормально открываются, если на B+ есть остаточное напряжение от предыдущего включения, или если накачать туда 2-3 вольта диодной прозвонкой мультиметра. Разумеется все нормально работает, если подключена батарея и на B+ присутствует напряжение с батареи. Я делаю вывод, что в момент открытия ключей, вся напруга после первого ключа уходит в зарядку емкостей B+ и этого не хватает для срабатывания чаржера. Если начальный заряд присутствует, то все срабатывает. Кто нибудь сталкивался?
Комментарии: 18
Andrzej
Зарядка родная?
Maksim
Лабораторник корад. С родной зарядкой картина такая же.
Sam
какой ноут-то
Maksim
Acer Nitro 5 nc20c1 LA-J891P
Sam
от переполюсовки цепь сними попробуй
Maksim
Была такая мысл. Мосфет там целый. Но попробую позже.
Sam
pqb17 сними разъем норм? Может не замыкает Китайские переходники не до конца в него лезут
Maksim
Это который на ACDET? Снимал и менял. Не оно. На ACDET присутствуют нормальные 2,7 вольта. ADAPDET в разъеме нормально контачит. Там проблема именно в том, что на CMSRC не успевает подняться напруга за период импульса с ACDRV. Заметил, что если погреть входной ключ феном, то включается. Первый входной мосфет менял на новый, не помогло.
Albert

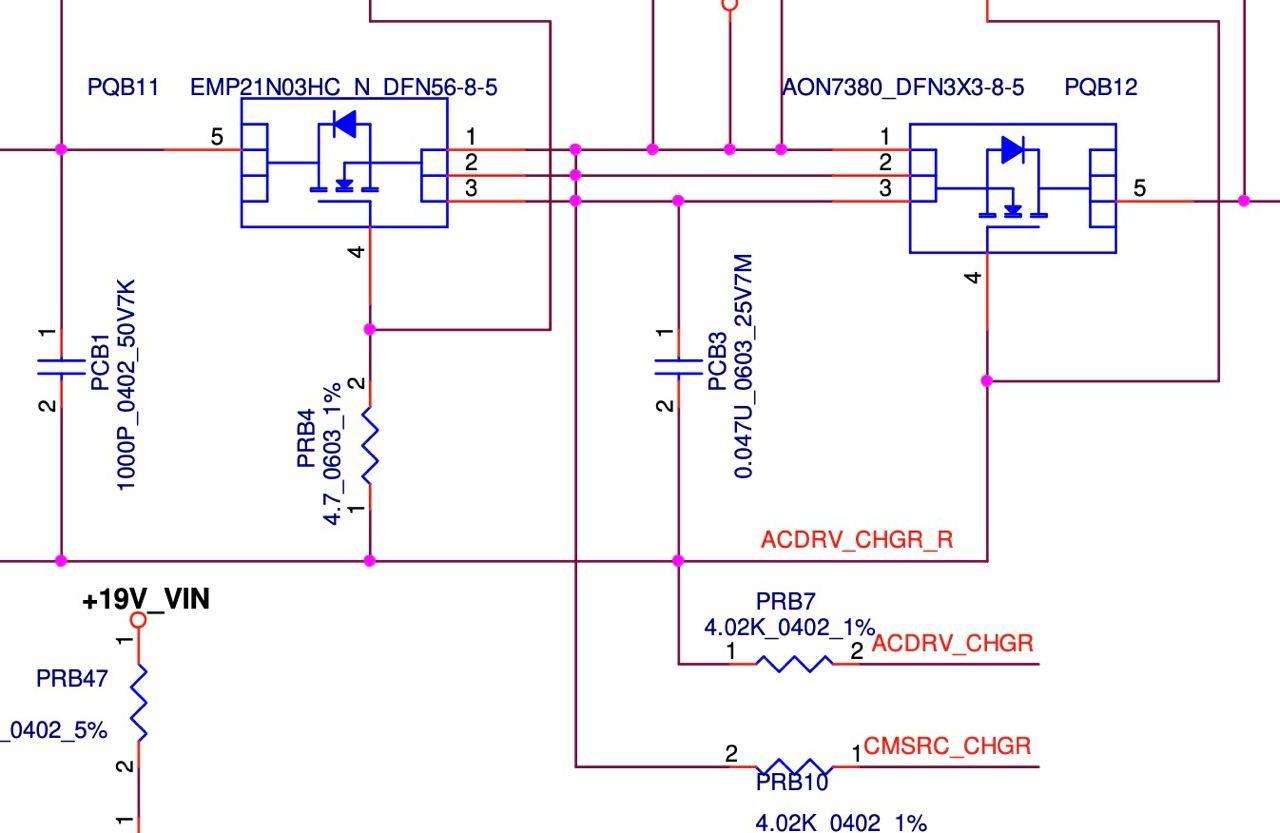

Посмотрите еще емкости по 1000pF не зря они там стоят то может уплыли номинальчики
Maksim
Обе емкости 1nF и 47nF заменил на всякий случай. Резисторы 4 кОм в номинале. Резистор 4,7 ома на затвор первого мосфета в номинале, пробовал закорачивать. Эффекта не дало. На знаю зачем он там.
Valservis
Как то тоже мучался с не открытием входных, оказалось виной был полумертвый батфет, после замены сразу открылись входные, замены по затвору кандеров и самих ключей и чарджера не прокатили.
Maksim
Звонится как живой. Но проверю. Спасибо.
Valservis
Мой тоже
Anonim
А не 4.7 мОм?
Maksim
На затвор? Нет конечно. 4.7 ома.
Anonim
Я тоже с открытием мучался пару часов. Но у меня проще получилось. На acdet приходил не только этот сигнал, но и ещё какой-то типа переполюсовки или овер.. чего-то. Он был занижен. Просто сдвинул последний резистор. Потом буду разбираться А на x415ea рядом с входными стоял мегаомный. Я сначала подумал что сгорел. Но нет. На схеме так же
Maksim
Это на защиту от переплюсовки, наверно. Там у меня тоже мегаомные стоят на затвор.
Maksim
Снял мосфет переплюсовки. Это радикально улучшило ситуацию. Спасибо! Батфет тоже снял, но он оказался ни при чем.
