Но основной режим тут видимо будет, когда триггер выключен, если речь идет о ремонте ноутбуков. Иначе оно 20в не затриггерит.
Но основной режим тут видимо будет, когда триггер выключен, если речь идет о ремонте ноутбуков. Иначе оно 20в не затриггерит.
Комментарии: 16
Armen
Попробуйте без кабеля на выход , только от блока с двух сторон с включеным тригером он включаеться? Или только с одной стороной? Он автоматом переключает на 20 даже с включеным тригером
Maksim
Без кабеля на выход включается с любой ориентацией кабеля на входе. Возможно зависит от потребителя. С макбуками такого не происходит. Видит на 5v. Отключить триггер - переключает на 20v и все заводится.
Armen
Воооот а уменя только с одной стороной
Sam
Так блок другой пробовал?
Valeriy
Проверьте так как у меня на видео без других подключений
Maksim
А тут блок питания вообще с PD? Кто его триггерит, если триггер отключен? Есть ведь такие блоки питания, которые просто всегда тупо 5v дают.
Valeriy
Это зарядка от телефона вообще. Стоит проверить с ней
Maksim
Вообще, правильный блок питания на VBus ничего не должен отдавать, пока не будет коммутации по линиям CC.
Valeriy

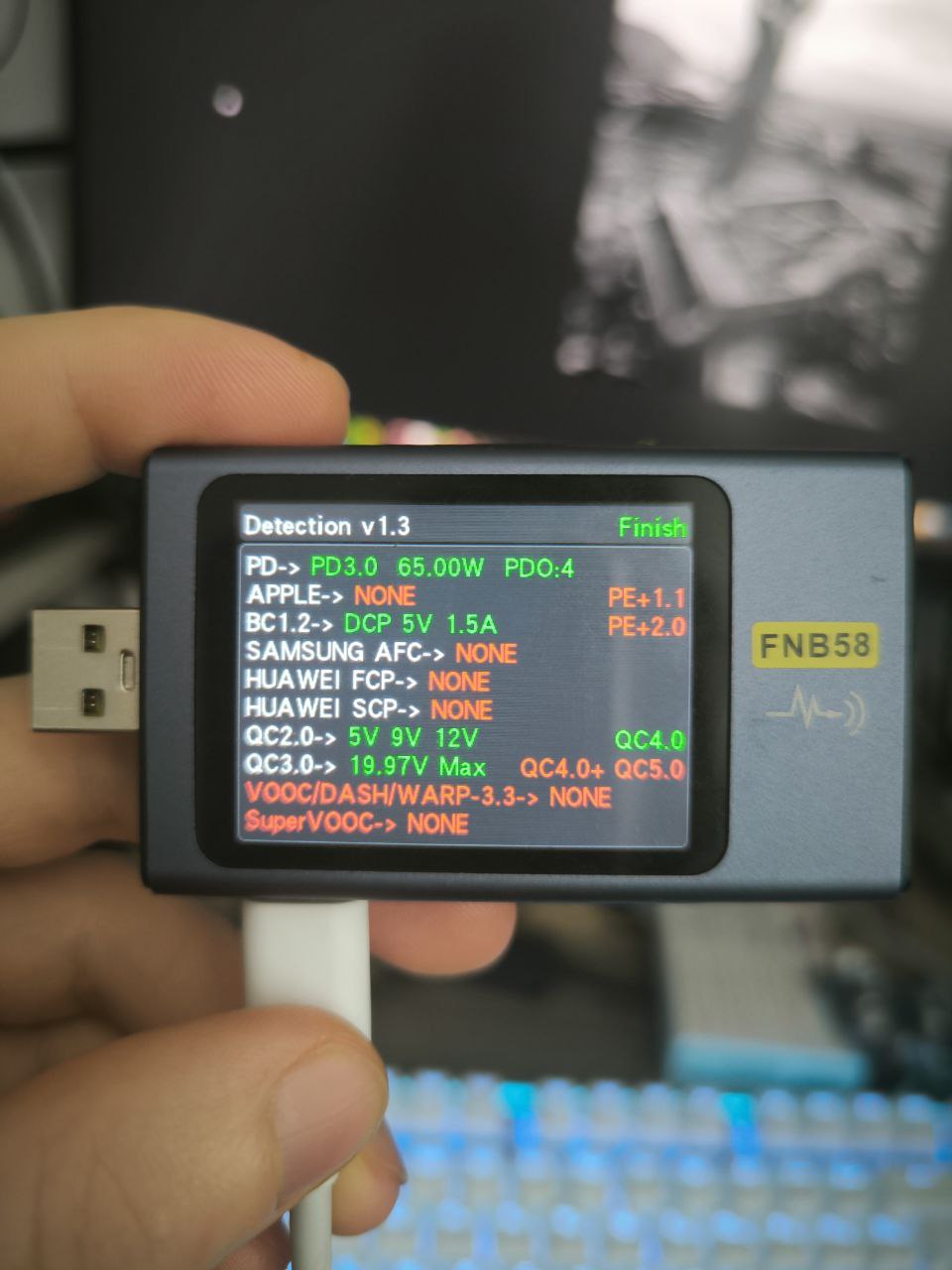

Вот протоколы подключения Возможно, но работает так как работает)
Sam
А как тогда работать будет все
Maksim
https://community.silabs.com/s/article/what-s-the-role-of-cc-pin-in-type-c-solution?language=en_US
Sam
что-то на вражеском который я не очень понимаю
Maksim
На линиях CC есть подтяжка к 5в. VBus без потебителя в нуле. Потребитель на своей стороне имеет подтяжку СС к земле. Если в результате получается правильный делитель напряжения, то блок питания и потребитель понимают какой стороной вставлен кабель, на какую мощность претендует потебитель и включает VBus. Дальше уже по шинам CC будет работать протокол PD.
Sam
Ну это я знаю. Я не так понял слово КОММУТАЦИЯ
Maksim

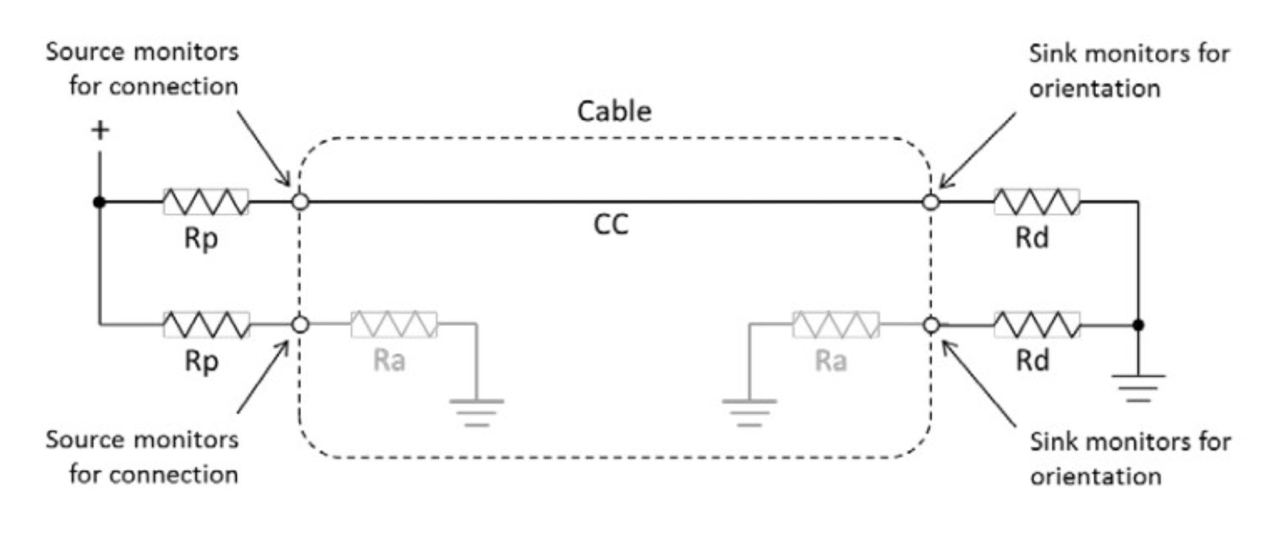

Как то так устроен кабель, для наглядности. Как видно, кабель по линиям CC не симметричен. И именно так стороны определяют, по какой стороне передавать данные.
Armen
Воооот красавчик понял что я имеею введу
