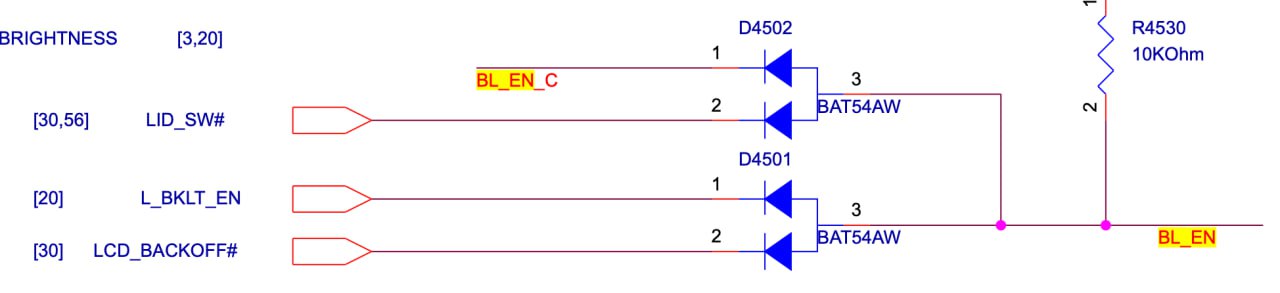

Ребят, поясните пожалуйста, не могу понять смысл сдвоенного диода шотки в asus x555ld, там стоит bat54aw, в которого входят на катоды сигналы lid_sw# и l_brightnes, а в общем аноде формируется сигнал bl_en. Я не понимаю, как может формироваться сигнал bl_en, если это анод? Спасибо По логике получается из bl_en формируются lid_sw# и l_brightnes?
Комментарии: 15
Deazz
смотри направления тока и источники, а так же приёмники, кто эти сигналы нюхает
Developer
Вот именно по направлениям, казалось бы разрешительный сигнал bl_en формируется из общего анода, а на катодах lid_sw# и l_brightnes, а по даташиту напрвление наоборот.
Deazz
нужно глубже вникнуть в диоды. мне кажется, вы не до конца понимаете происходящее
Developer
Ток идет от анода к катоду же, разрешительный сигнал получается из анода, по логике, если на катодах не будет сигналов, то bl_en тоже не будет. Наоборот получается?
Andrzej
Кто плата? Может в схеме ошибка?
Developer
X555ld rev 2 на asus.
Deazz
всё верно, если на катодах прижим в ноль, то на аноде тоже будет запрет уже приёмнику только там два диода, 4501 и 4502
Developer
Да. В этом я и запутался. Получается 3в в виде сигнала bl_en исходит от матрицы?
Deazz
они оба одинаково исполняют свою задачу, при том, что у них общий анод
Andrzej
если кто то из 4 падает в 0 подсветки не будет
Andrzej
он просто подтянут
Deazz
нет, там подтяжка от питания матрицы, а сквозь диоды можно только гасить этот сигнал
Developer
Все понятно. Спасибо дружище, дело, в том, что у меня тока борда была.
Deazz
кстати мультиметром крайне легко найти кто из 4-х садит в 0 где по 02-03в - те не виноваты, а где 0 - туда и копай
Developer
Спасибо!
