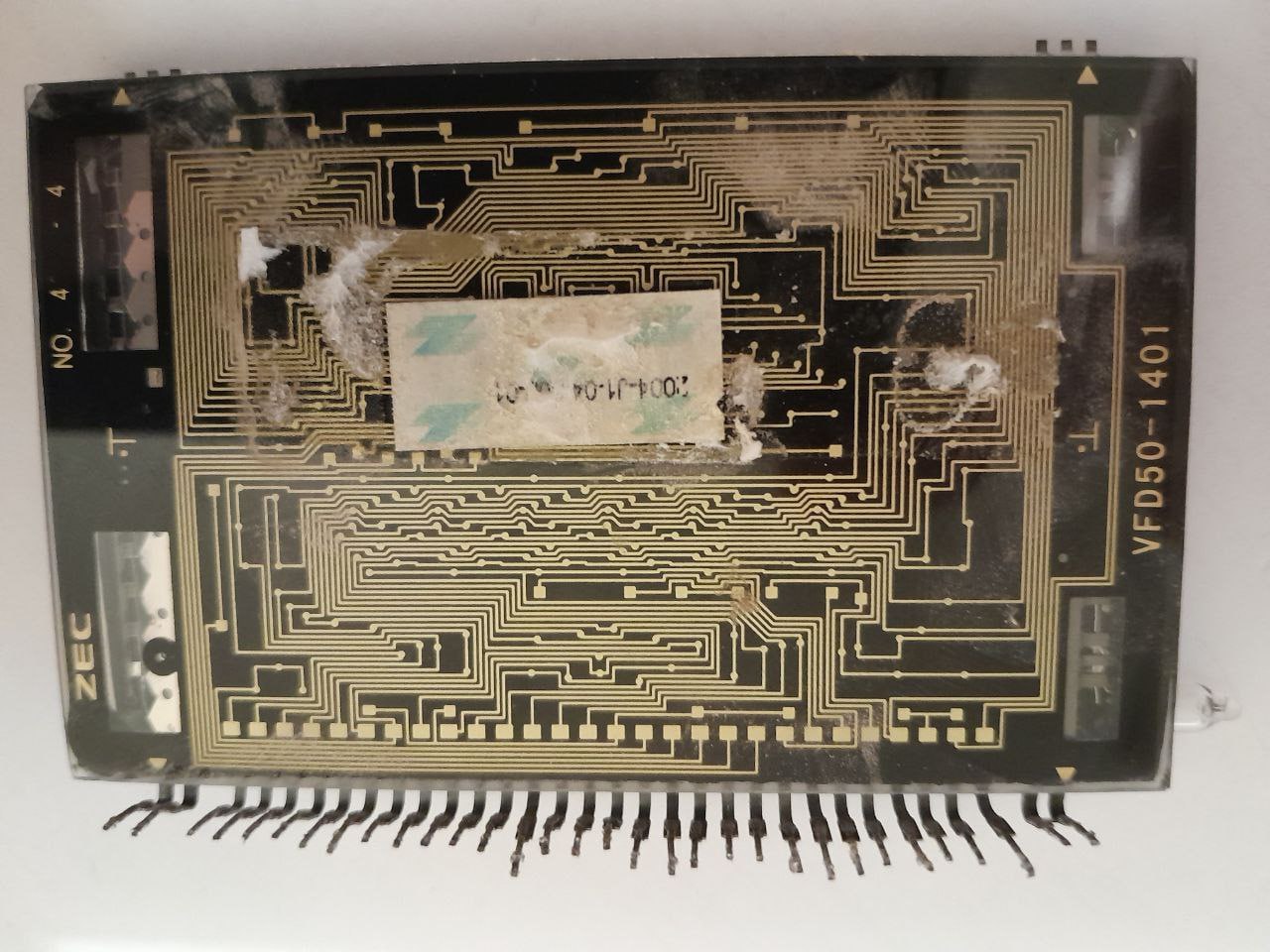

Подскажите где найти схему на этот экран. Поиск ничего не даёт. ZEC VFD50-1401. Или как его включить. Куда и какое питание подать, чтобы он начал подавать признаки жизни.
Подскажите где найти схему на этот экран. Поиск ничего не даёт. ZEC VFD50-1401. Или как его включить. Куда и какое питание подать, чтобы он начал подавать признаки жизни.
Комментарии: 6
Andrey
Надо "смотреть" на индикатор собственными глазами и увидеть где подключен накал. Подать низкое напряжение на нити накала (1,8 В будет безопасно я думаю) и другим источником питания 18-30 В тыкать другие ножки ну и рисовать на бумаге какая ножка что подсвечивает.
Mihail
Нити светятся от 3 вольт. Достаточно тыкать 18-30 вольтами в ножки, чтобы что-то загоралось? По идее тут должна быть более сложная логика управления сегментами.
Andrey
Там скорей всего чипы наподобие Holtek управляют, гугли. https://www.chipdip.ru/catalog/display-drivers?p.0=Holtek
Andrey
Почему такое мнение? Тогда было бы меньше управляющих выводов, а тут полный фарш.
Andrey
Холтек на майн плате.
Andrey
А так, нахер надо, дисплей возьми 3.5 и рисуй, чо хочешь. По крайней мере баба сможет убрать руку с сисек
