Комментарии: 16

1. Konstantin

   • 21.02 2024 12:39:32

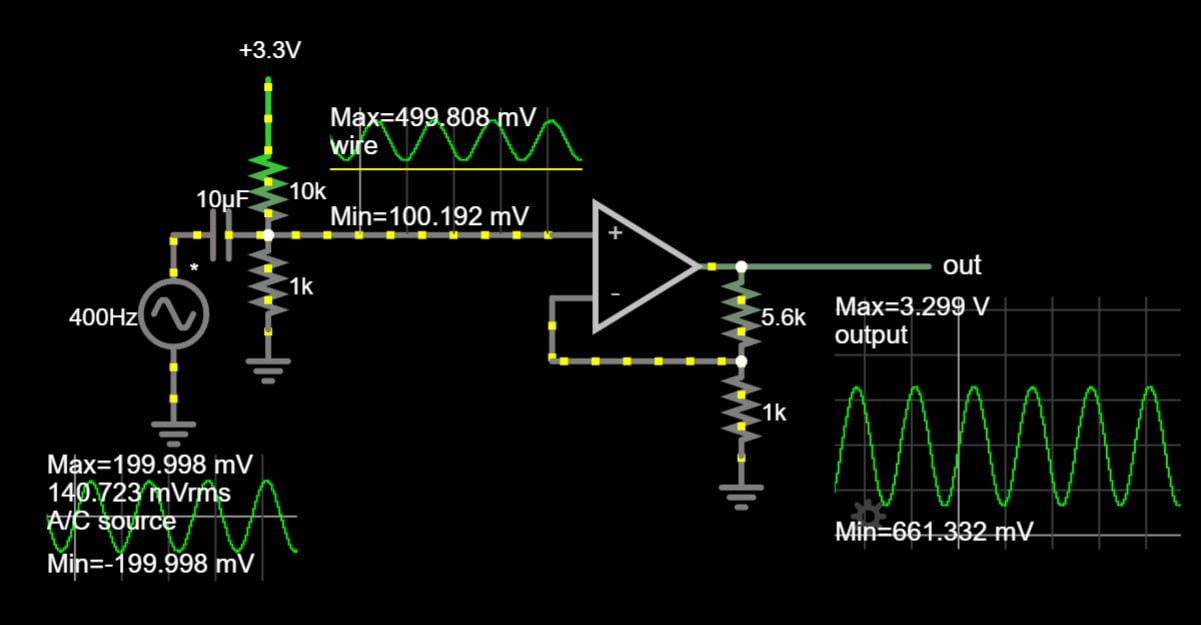

   В продолжение вопроса. Взгляните, плз, кто в теме, верно ли я все понял. ОУ возьму rail-to-rail типа MCP602



   • Zoog

     • 21.02 2024 14:33:40

     Вы программист, очевидно. Ставить ОУ туда, где хватит 1го конденсатора - это стратежно. что там делает ОУ с обвязкой? Или усиление и изоляция нужны?

     • Konstantin

       • 21.02 2024 14:46:59

       Да, желательно усилить звуковой сигнал на весь диапазон ADC

       • Zoog

         • 21.02 2024 14:48:17

         да, тогда адекватное решение, ОУ уже выбрали?

         • Konstantin

           • 21.02 2024 14:48:53

           MCP602 показался подходящим выбором

           • Zoog

             • 21.02 2024 14:50:39

             +1 а почему обвязка 5,6/1, а не 4,3/1? чтоб симметрично было

             • Konstantin

               • 21.02 2024 14:52:52

               Ну это возможно изменится. Поставил 5.6 чтоб выход до 3.3в в пике доставал

               • Zoog

                 • 21.02 2024 14:53:08

                 там 2 пика...

                 • Konstantin

                   • 21.02 2024 14:54:33

                   Верхний :) Понятно, что тут можно побороться за симметричность, но мне сейчас кажется, что разрешение важнее ‍

                   • Zoog

                     • 21.02 2024 14:55:31

                     понятно, что верхний, просто нижний не менее важен, а разрешение там всё равно особо не нужно кмк

                     • Konstantin

                       • 21.02 2024 14:57:54

                       Мне нужно там мелкие отклонения ловить, так что не помешает

               • Andrey

                 • 22.02 2024 03:56:50

                 а ведь на ОУ можно сделать пиковый выпрямитель.

                 • Konstantin

                   • 22.02 2024 04:10:53

                   Поясните, плз, как это к теме применить?

                   • Andrey

                     • 22.02 2024 04:12:42

                     АЦП обычно однополярный. Пиковый выпрямитель поможет из переменного сигнала получить выпрямленный и не потерять пики. и программно чуть проще - не нужно будет отслеживать минимумы смещенного сигнала.

                     • Konstantin

                       • 22.02 2024 04:16:12

                       Нет, мне надо форму сигнала сохранить

                       • Andrey

                         • 22.02 2024 04:17:21

                         тогда ой, выпрямитель отпал. *но на случай, если он вам таки понадобится, смотрите даташит на LM3916, там несколько разных есть.
