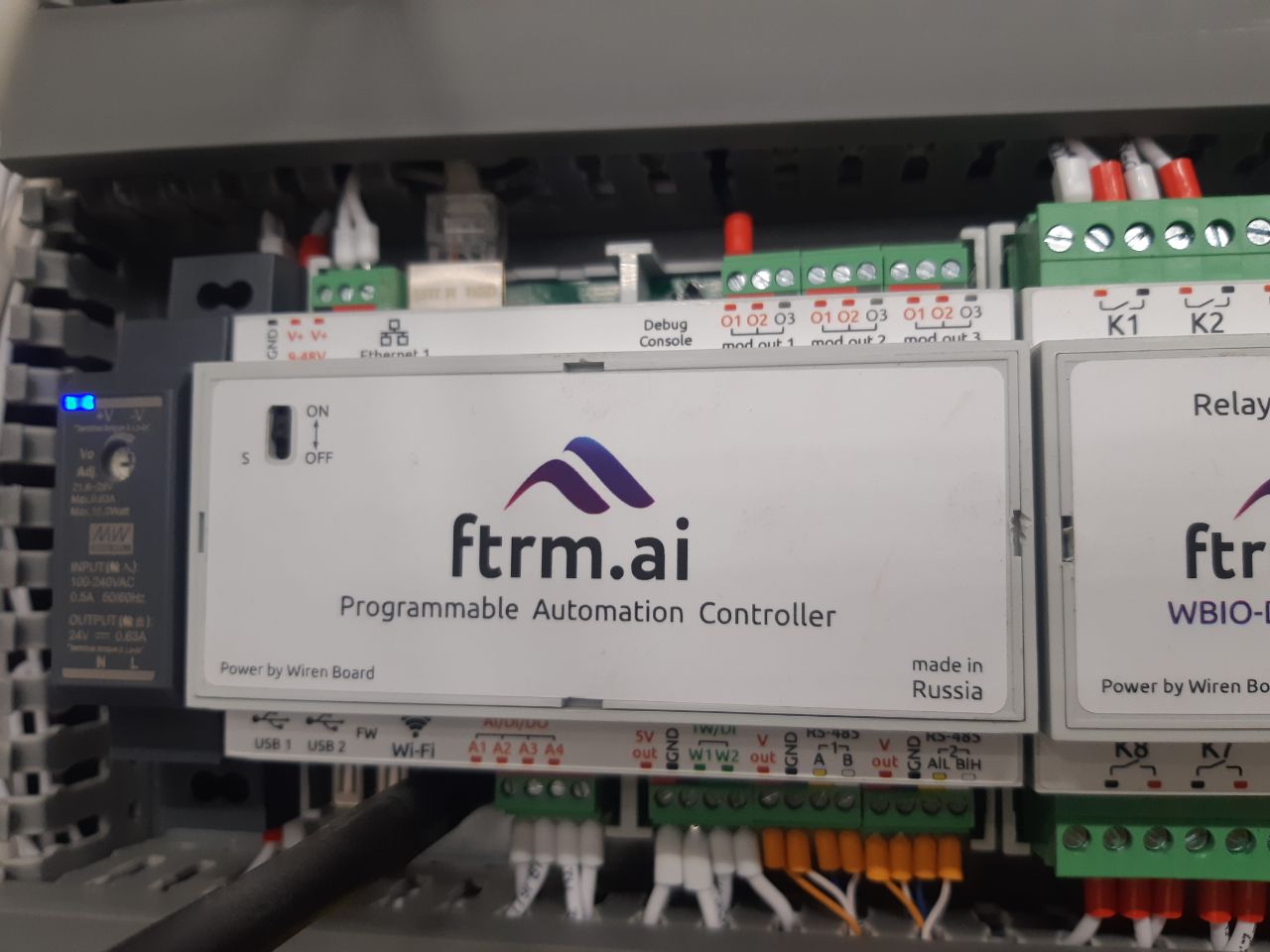

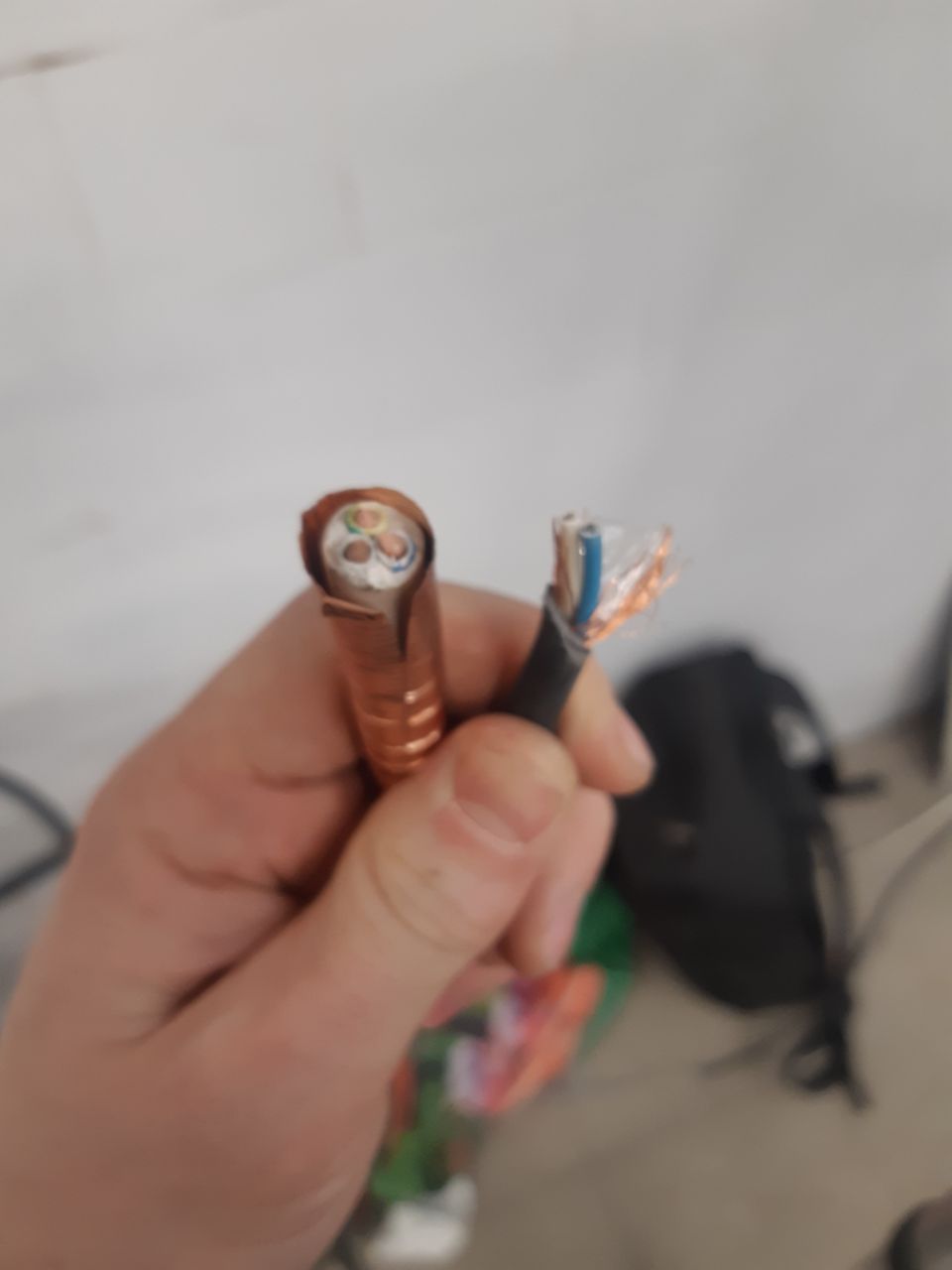

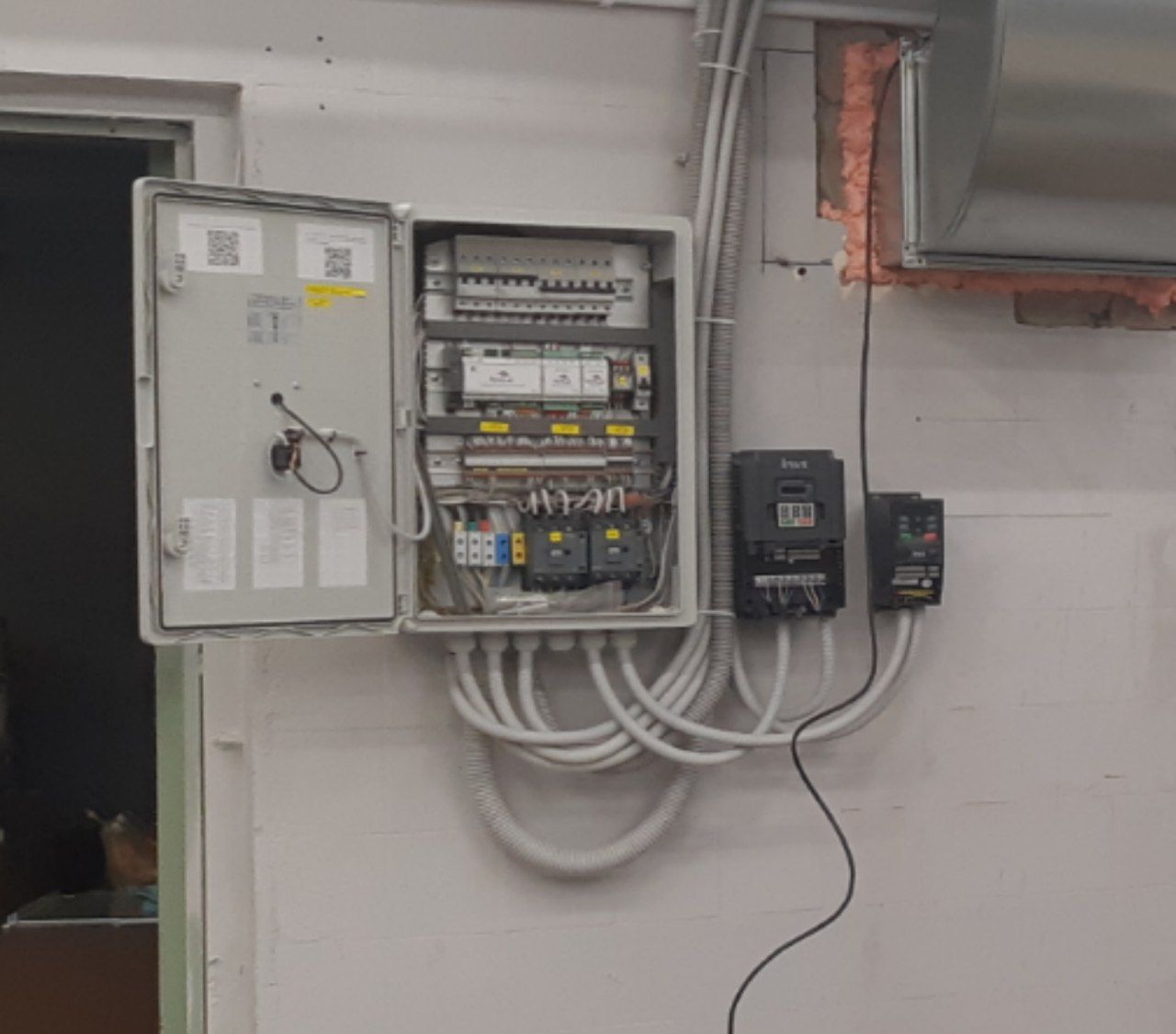

Бодрый день, подскажите пожалусчта используем щит управления вентиляции на warenboard, при включении частотника притяжного вентилятора, начинают прыгать показания датчиков температуры и подвисать контроллер. Без частотников все ок. Насколько вобще подобные контроллеры помехозащищенные? Естли ли идеи какие действенные меры предпринять. Кабели датчиков экранированные, кабель от частотника до вентилятора тоже.
Комментарии: 10
Vitaliy
Наводки, экранированый кабель используйте для датчиков. А не сразу увидел, что уже экран есть. Тогда постараться силовую часть и датчики разделить в лотке
Gabrrr
Но как минимум вам бы кабели от датчиков, и от частотников проложить раздельно,если вести надо параллельно, то расстояние надо выдерживать (300-500мм). А лучше в разные металлические лотки. Экранирование кабеля частотников с какой стороны?
Robert
Можно в одном лотке, но как вы правильно заметили выдерживать расстояние+ поставить разделитель лотка
Red
Посмотрите внимательно на свой ЧП. У некоторых производителей отсутствует входной ЭМ фильтр. Его предполагается устанавливать отдельно.
Anonim
1. Заземлить экран в 1 точке. 2. Накинуть ферритовый фильтр (как на проводах к принтеру) 3. Мультиметром (лучше осцилографом) глянуть, что приходит в ПЛК 4. Поставить изолированный ретранслятор 485 Типа такого. Изолированный ретранслятор RS485 за 3 897 ₽ https://sl.aliexpress.ru/p?key=Ld2iOML
Nikita
А у Вас датчики 1-Wire, судя по подключению? Вы не перехлестнули провода с разных датчиков, что они друг на дружку шумят ? Попробуйте выключить систему и оставить только один наружный датчик, проверьте, чтобы не были перепутаны жилы. Так у Вас что за датчик, а-то 1Wire пишут, что хотят UTP5 ?
Kirill
Кто там кстати варен в промеу предлагал? А по существу занулите минус на выходе блока питания, питающего контроллер.
